机械设计课程二级圆柱齿轮减速器

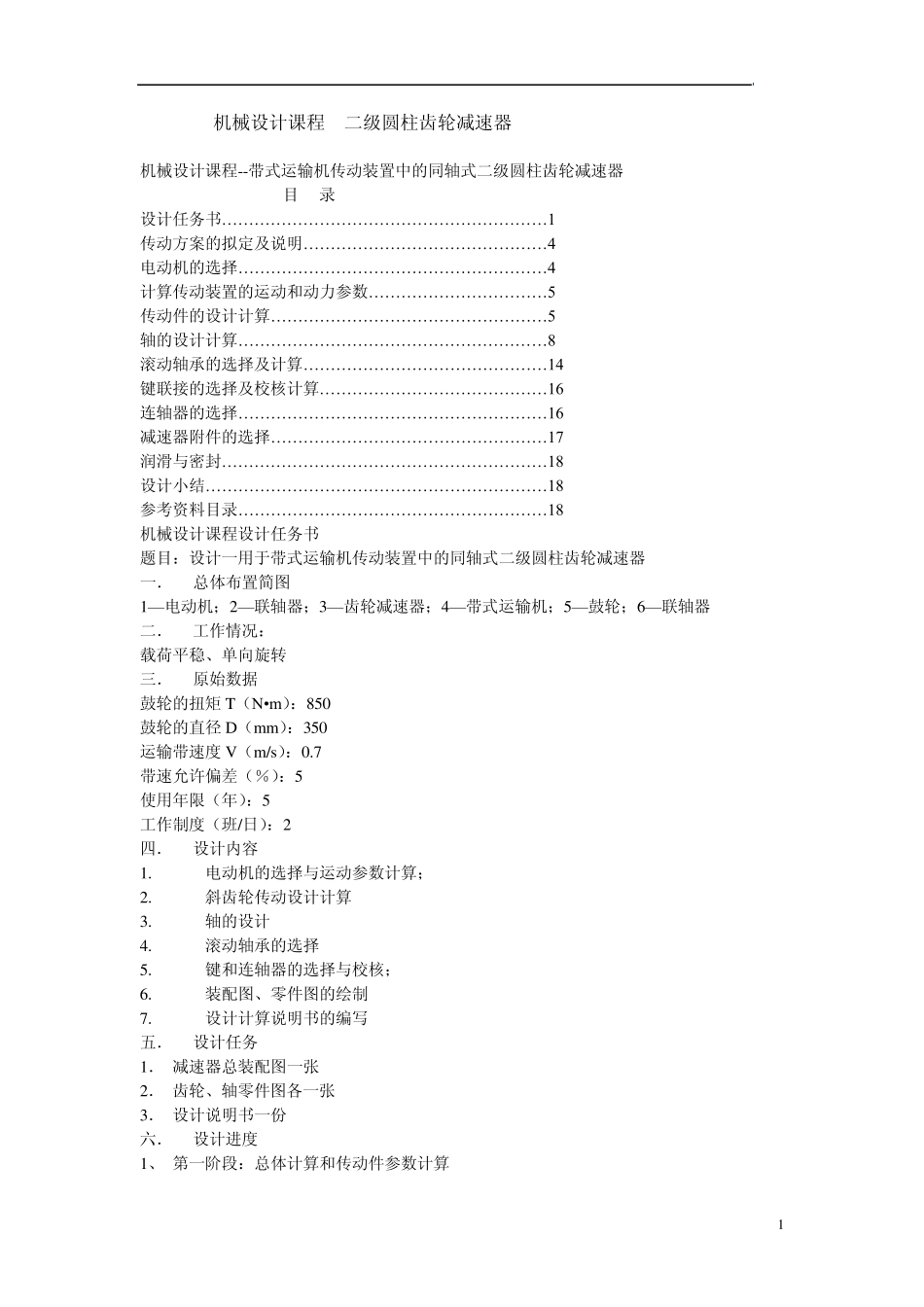

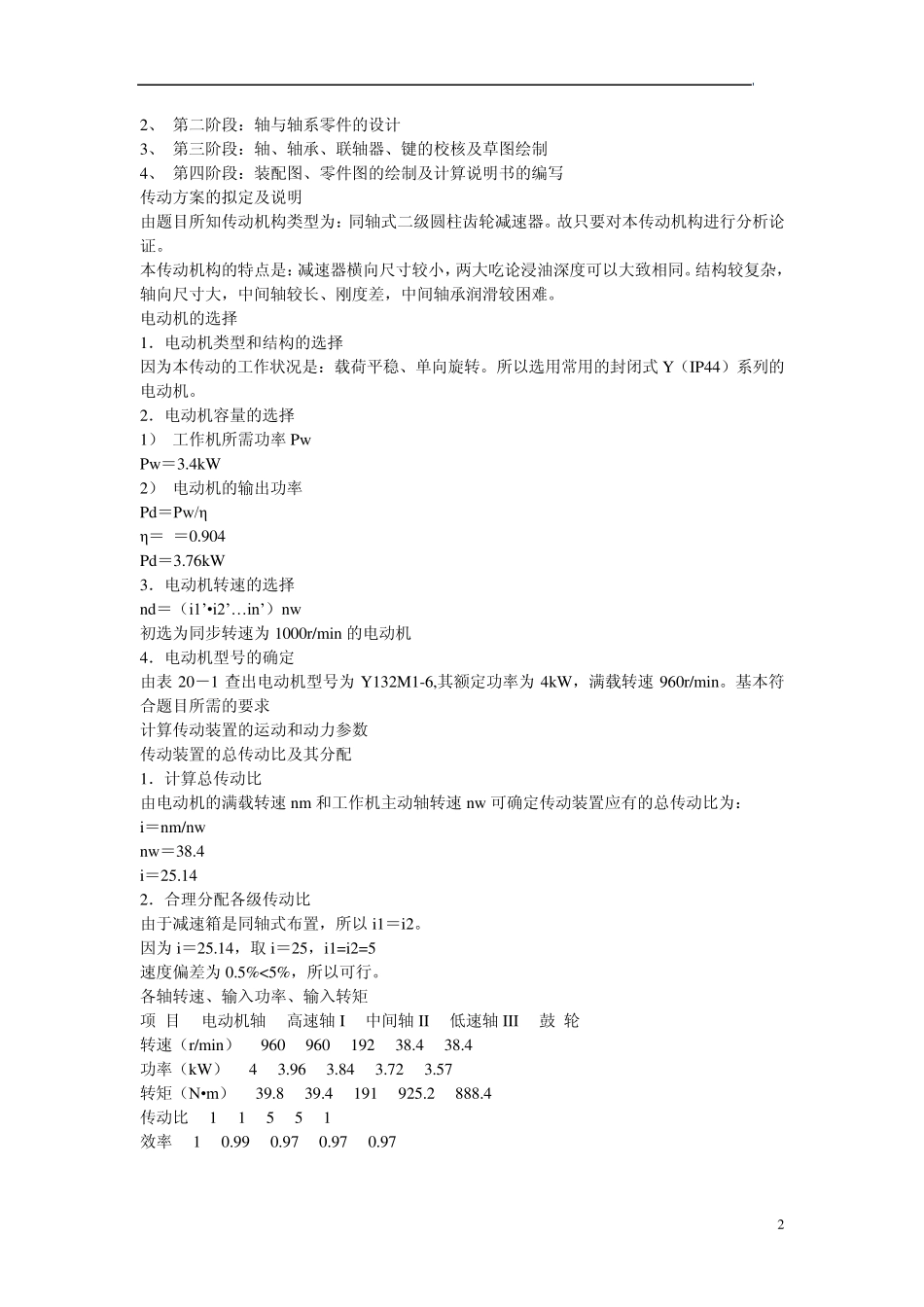

1 机械设计课程--二级圆柱齿轮减速器 机械设计课程--带式运输机传动装置中的同轴式二级圆柱齿轮减速器 目 录 设计任务书……………………………………………………1 传动方案的拟定及说明………………………………………4 电动机的选择…………………………………………………4 计算传动装置的运动和动力参数……………………………5 传动件的设计计算……………………………………………5 轴的设计计算…………………………………………………8 滚动轴承的选择及计算………………………………………14 键联接的选择及校核计算……………………………………16 连轴器的选择…………………………………………………16 减速器附件的选择……………………………………………17 润滑与密封……………………………………………………18 设计小结………………………………………………………18 参考资料目录…………………………………………………18 机械设计课程设计任务书 题目：设计一用于带式运输机传动装置中的同轴式二级圆柱齿轮减速器 一． 总体布置简图 1—电动机；2—联轴器；3—齿轮减速器；4—带式运输机；5—鼓轮；6—联轴器 二． 工作情况： 载荷平稳、单向旋转 三． 原始数据 鼓轮的扭矩 T（N•m）：850 鼓轮的直径 D（mm）：350 运输带速度 V（m/s）：0.7 带速允许偏差（％）：5 使用年限（年）：5 工作制度（班/日）：2 四． 设计内容 1. 电动机的选择与运动参数计算； 2. 斜齿轮传动设计计算 3. 轴的设计 4. 滚动轴承的选择 5. 键和连轴器的选择与校核； 6. 装配图、零件图的绘制 7. 设计计算说明书的编写 五． 设计任务 1． 减速器总装配图一张 2． 齿轮、轴零件图各一张 3． 设计说明书一份 六． 设计进度 1、 第一阶段：总体计算和传动件参数计算 2 2、 第二阶段：轴与轴系零件的设计 3、 第三阶段：轴、轴承、联轴器、键的校核及草图绘制 4、 第四阶段：装配图、零件图的绘制及计算说明书的编写 传动方案的拟定及说明 由题目所知传动机构类型为：同轴式二级圆柱齿轮减速器。故只要对本传动机构进行分析论证。 本传动机构的特点是：减速器横向尺寸较小，两大吃论浸油深度可以大致相同。结构较复杂，轴向尺寸大，中间轴较长、刚度差，中间轴承润滑较困难。 电动机的选择 1．电动机类型和结构的选择 因为本传动的工作状况是：载荷平稳、单向旋转。所以...
