机械设计课程设计(立式搅拌机)

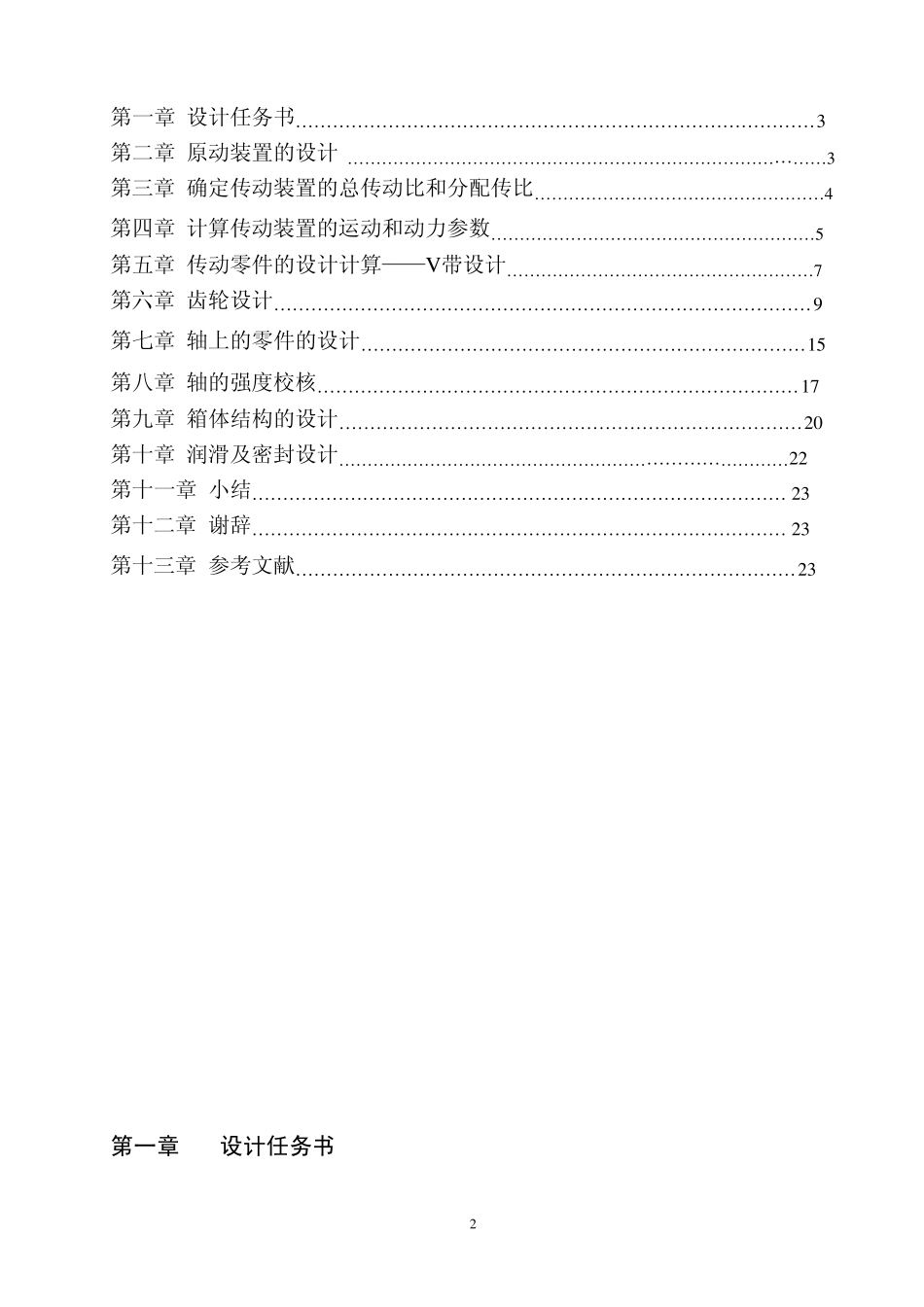

1 课程设计说明书 课程名称： 机械设计课程设计 题目名称： 立式搅拌机设计 班 级：2 0 0 8 级 专业 姓 名： 学 号： 指导教师： 评定成绩： 教师评语： 目 录 2 第一章 设计任务书…………………………………………………………………………3 第二章 原动装置的设计 …………………………………………………………………………3 第三章 确定传动装置的总传动比和分配传比……………………………………………4 第四章 计算传动装置的运动和动力参数…………………………………………………5 第五章 传动零件的设计计算——V 带设计………………………………………………7 第六章 齿轮设计……………………………………………………………………………9 第七章 轴上的零件的设计………………………………………………………………15 第八章 轴的强度校核……………………………………………………………………17 第九章 箱体结构的设计…………………………………………………………………20 第十章 润滑及密封设计……………………………………………………………………22 第十一章 小结…………………………………………………………………………… 23 第十二章 谢辞…………………………………………………………………………… 23 第十三章 参考文献………………………………………………………………………23 第一章 设计任务书 3 1、设计题目 混凝土立式搅拌机。 2、搅拌机工作原理 用V 带将电动机和减速器联接，然后利用减速器的低速轴通过联轴器带动搅拌轴转动。 3、已知条件： （1） 使用期限8 年，每年按300 天计算，每天工作10 小时； （2） 载荷变动中等； （3） 单向传动，转速误差不得超过±5%。 4、设计数据 搅拌转速n =31 r/min 搅拌力矩 T =1115Nm。 5、传动方案 二级圆柱齿轮减速器和一级带传动。 6、设计任务 （1） 搅拌机总装配图一张（搅拌桶和搅拌叶可以不画），减速器装配图一张（M1:） （2） 零件工作图三张（低速级大齿轮，低速轴，箱体） （3） 设计计算说明书一份 7、 设计计算内容 1 运动参数的计算，电动机的选择；2 联轴器的选择；3 齿轮传动的设计计算；4 轴的设计与强度计算；5 滚动轴承的选择与强度计算；6 键的选择与强度计算；7 V带传动的设计计算。 第二章 原动装置的设计 1、选择电动机 按已知的工作要...
