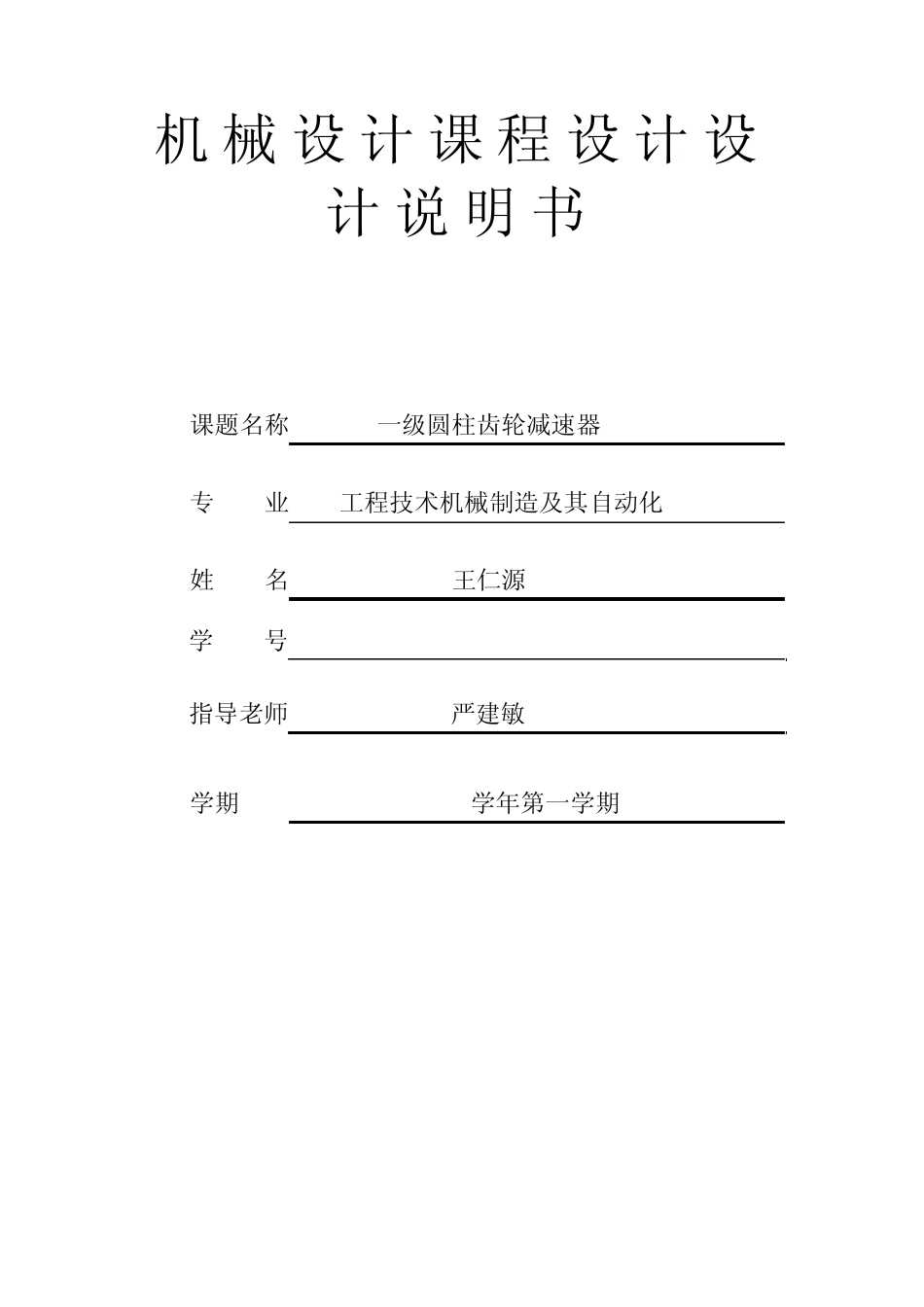

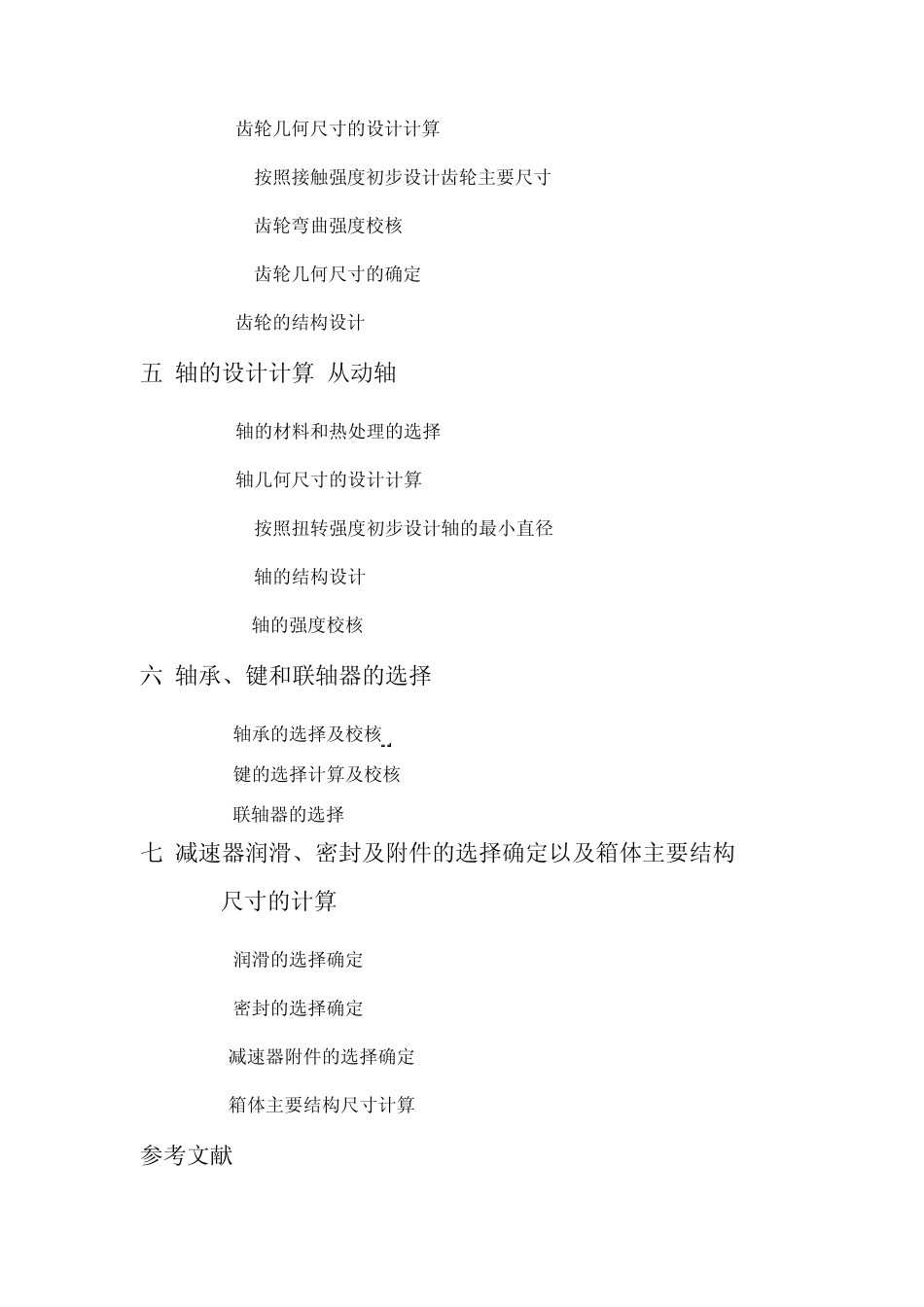

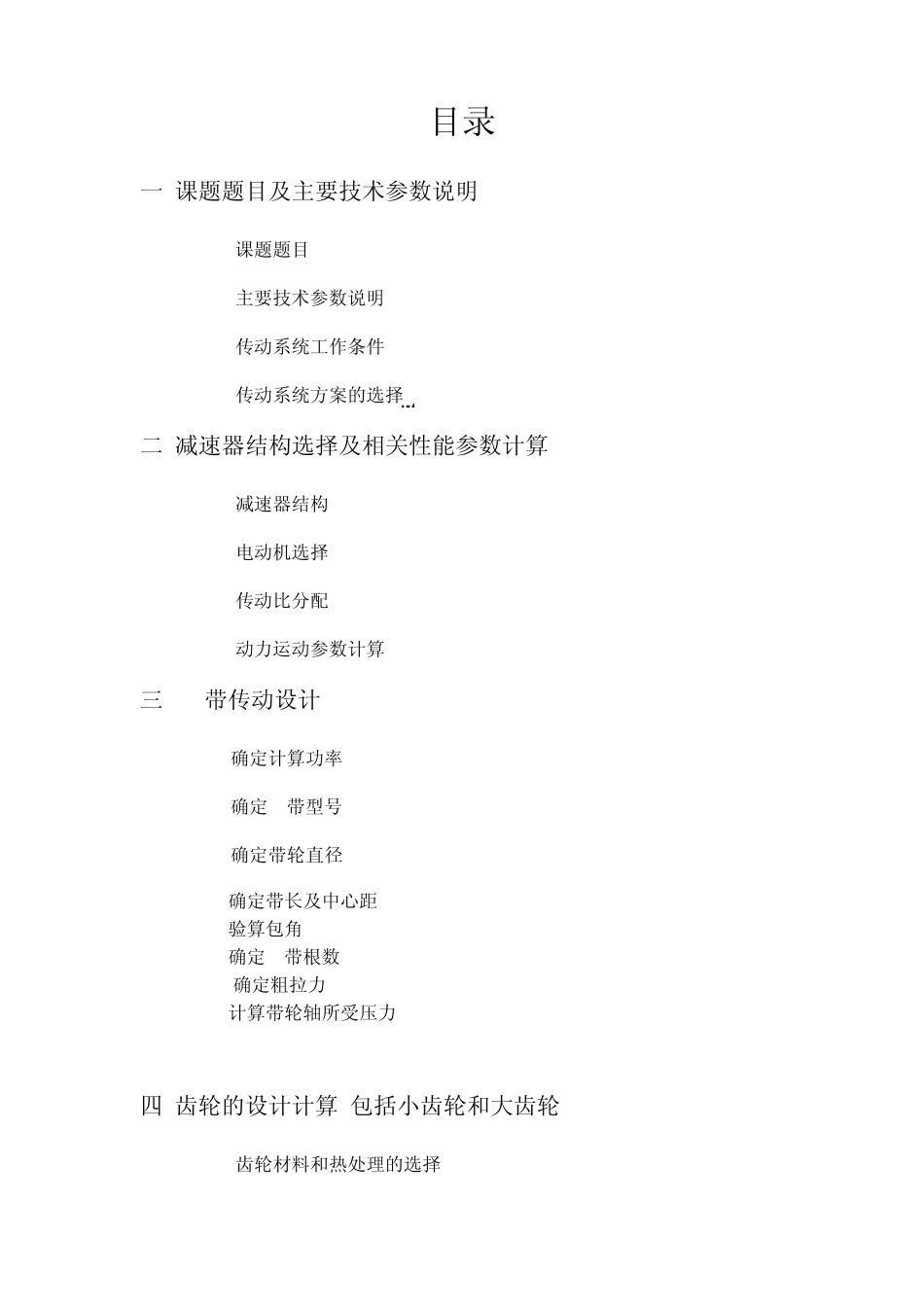

机械设计课程设计设计说明书 课题名称 一级圆柱齿轮减速器 专 业 工程技术机械制造及其自动化 083 姓 名 王仁源 学 号 200808310229 指导老师 严建敏 学期 2010学年第一学期 目录 一 课题题目及主要技术参数说明 1.1 课题题目 1.2 主要技术参数说明 1.3 传动系统工作条件 1.4 传动系统方案的选择 二 减速器结构选择及相关性能参数计算 2.1 减速器结构 2.2 电动机选择 2.3 传动比分配 2.4 动力运动参数计算 三 V带传动设计 3.1确定计算功率 3.2确定 V带型号 3.3确定带轮直径 3.4确定带长及中心距 3.5验算包角 3.6确定 V带根数 Z 3.7 确定粗拉力 F0 3.8计算带轮轴所受压力 Q 四 齿轮的设计计算(包括小齿轮和大齿轮) 4.1 齿轮材料和热处理的选择 4.2 齿轮几何尺寸的设计计算 4.2.1 按照接触强度初步设计齿轮主要尺寸 4.2.2 齿轮弯曲强度校核 4.2.3 齿轮几何尺寸的确定 4.3 齿轮的结构设计 五 轴的设计计算(从动轴) 5.1 轴的材料和热处理的选择 5.2 轴几何尺寸的设计计算 5.2.1 按照扭转强度初步设计轴的最小直径 5.2.2 轴的结构设计 5.2.3 轴的强度校核 六 轴承、键和联轴器的选择 6.1 轴承的选择及校核 6.2 键的选择计算及校核 6.3 联轴器的选择 七 减速器润滑、密封及附件的选择确定以及箱体主要结构 尺寸的计算 7.1 润滑的选择确定 7.2 密封的选择确定 7.3减速器附件的选择确定 7.4箱体主要结构尺寸计算 参考文献 第一章 课题题目及主要技术参数说明 1.1课题题目 带式输送机传动系统中的减速器。要求传动系统中含有单级圆柱齿轮减速器及V带传动。 1.2 主要技术参数说明 输送带的最大有效拉力F=2KN，输送带的工作速度V=0.9 m/s，输送机滚筒直径D=300 mm。 1.3 传动系统工作条件 带式输动机工作时有轻微震动，经常满载。空载起订，单向运转，单班制工作（每班工作8小时），要求减速器设计寿命为5年(每年按300天计算)三相交流电源的电压为380/220V。 1.4 传动系统方案的选择 图 1 带式输送机传动系统简图 第二章 减速器结构选择及相关性能参数计算 2.1 减速器结构 本减速器设计为水平剖分，封闭卧式结构。 2.2 电动机选择 （一）工作机的功率 Pw wP =FV/1000=2000³0.9/1000=1.8kw （二）总效率总 总 =带齿轮联轴器滚筒3轴承 =0.96×0.98×0.99×0.96×0.99×0.99×0.99=0.868 （三）所需电动机功...
