机械设计课程设计一级圆柱齿轮减速器

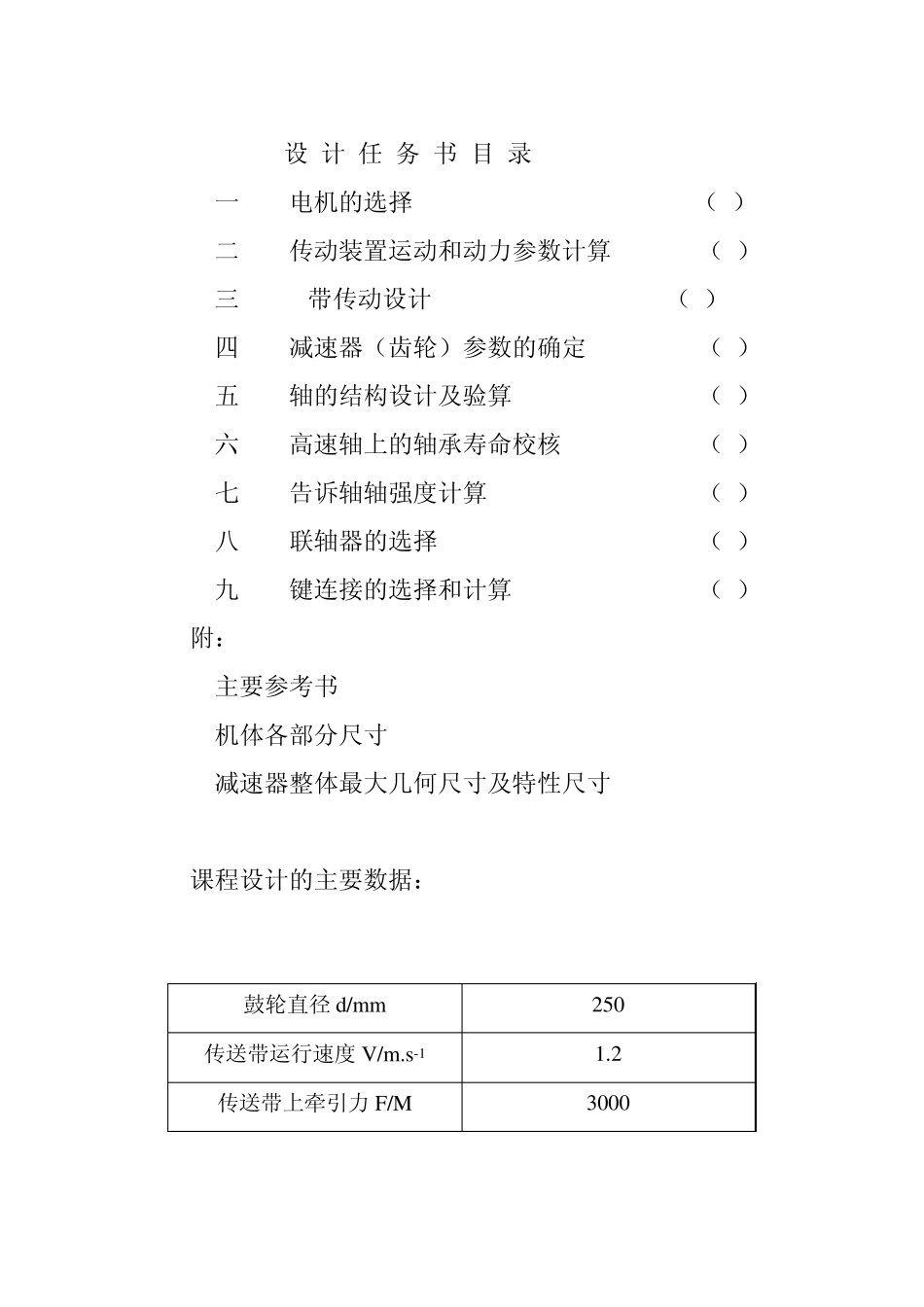

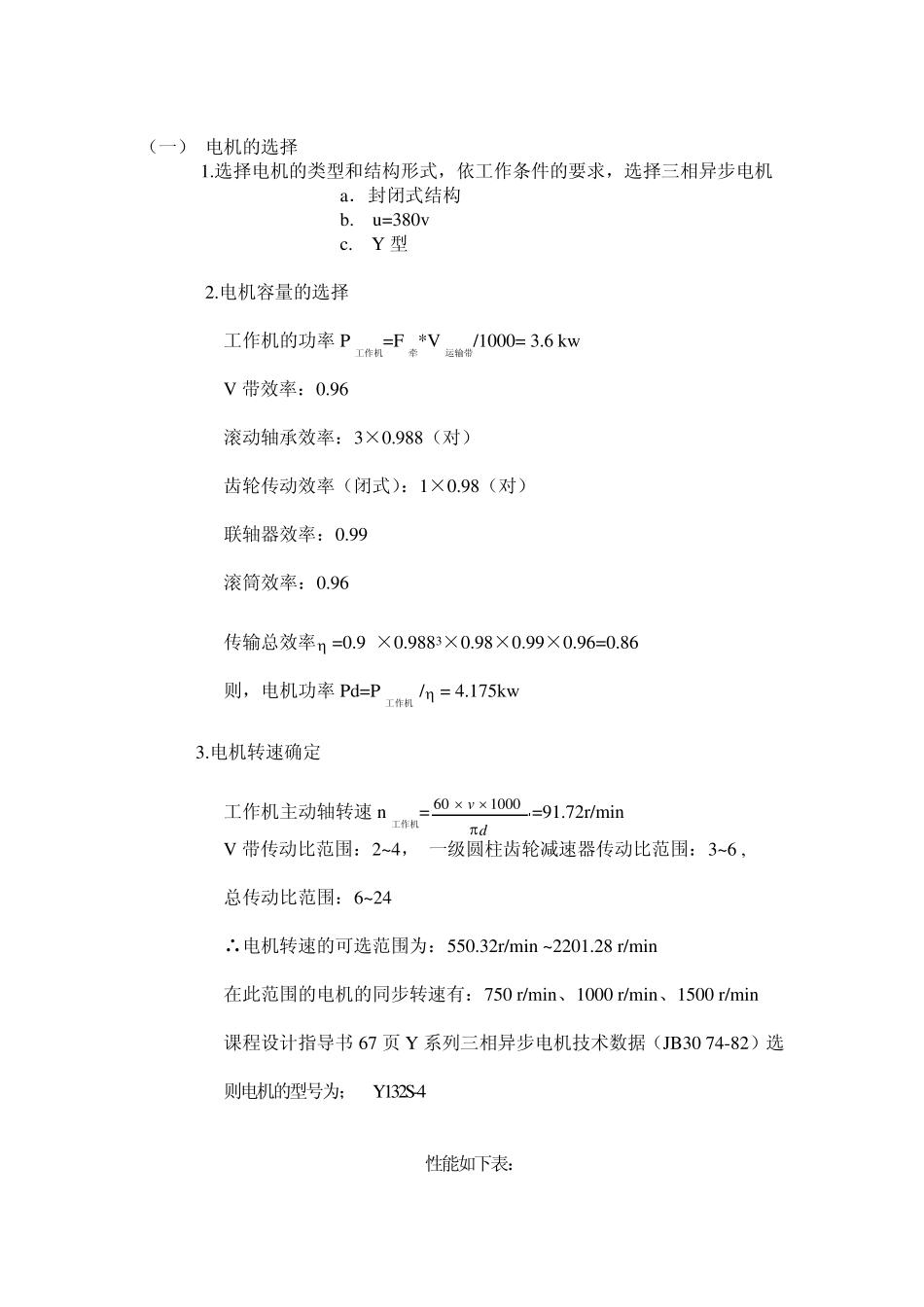

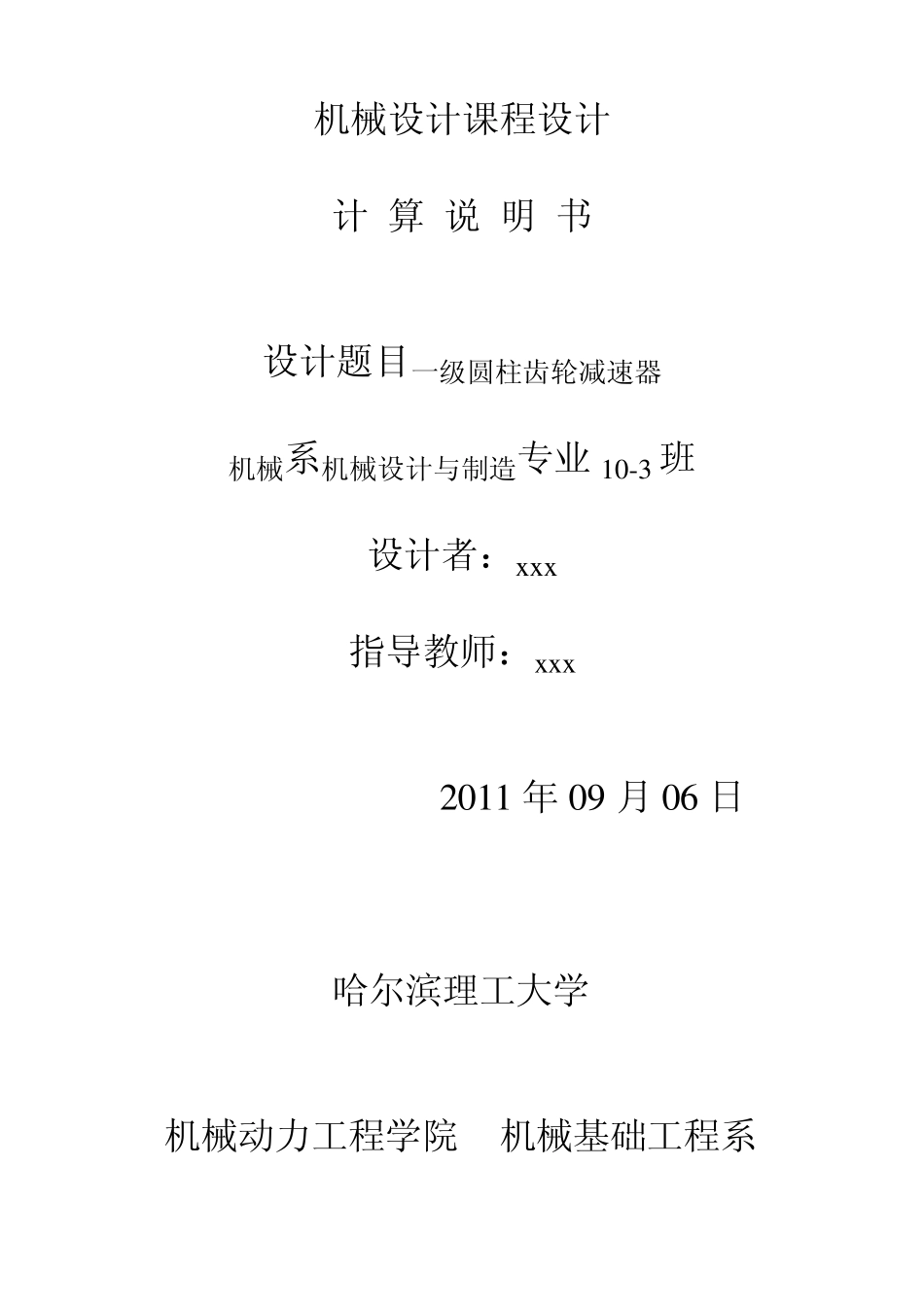

机械设计课程设计 计 算 说 明 书 设计题目一级圆柱齿轮减速器 机械系机械设计与制造专业 1 0 -3 班 设计者：x x x 指导教师：x x x 2 0 1 1 年 0 9 月 0 6 日 哈尔滨理工大学 机械动力工程学院 机械基础工程系 设 计 任 务 书 目 录 < 一 > 电机的选择 （1） < 二 > 传动装置运动和动力参数计算 （2） < 三 > V带传动设计 （3） < 四 > 减速器（齿轮）参数的确定 （4） < 五 > 轴的结构设计及验算 （5） < 六 > 高速轴上的轴承寿命校核 （6） < 七 > 告诉轴轴强度计算 （7） < 八 > 联轴器的选择 （8） < 九 > 键连接的选择和计算 （9） 附： 1.主要参考书 2.机体各部分尺寸 3.减速器整体最大几何尺寸及特性尺寸 课程设计的主要数据： 鼓轮直径 d/mm 250 传送带运行速度 V/m.s-1 1.2 传送带上牵引力 F/M 3000 （一） 电机的选择 1.选择电机的类型和结构形式，依工作条件的要求，选择三相异步电机 a． 封闭式结构 b. u=380v c. Y 型 2.电机容量的选择 工作机的功率P工作机=F牵*V运输带/1000= 3.6 kw V 带效率：0.96 滚动轴承效率：3×0.988（对） 齿轮传动效率（闭式）：1×0.98（对） 联轴器效率：0.99 滚筒效率：0.96 传输总效率 =0.96×0.9883×0.98×0.99×0.96=0.86 则，电机功率Pd=P工作机 / = 4.175kw 3.电机转速确定 工作机主动轴转速 n工作机=dv100060=91.72r/min V 带传动比范围：2~4， 一级圆柱齿轮减速器传动比范围：3~6 , 总传动比范围：6~24 ∴电机转速的可选范围为：550.32r/min ~2201.28 r/min 在此范围的电机的同步转速有：750 r/min、1000 r/min、1500 r/min 课程设计指导书 67 页 Y 系列三相异步电机技术数据（JB30 74-82）选 则电机的型号为；Y132S-4 性能如下表： 电机型号 功率 KW 满载时 额定转矩 质量kg 参考价格（1989）元 满载转速 nr/min 电压 V 电流 A 功率因数 Y132S-4 5.5 1440 380 11.6 0.84 2.2 68 752 2. 电机主要外形和安装尺寸： 机座号 机数 A B C D E F G H K L AB AC DA HD 132S 4 216 140 89 38 80 10 33 132 12 475 280 270 210 315 中心高H 外形尺寸 L×（AC/2+AD）×HD 脚 底 安装尺寸 A×B 地 脚 螺栓 孔 直径 K 轴身尺寸 D×E 装配部位尺寸 F×GD 132 ...
