机械设计课程设计计算说明书(二级展开式圆柱齿轮减速器)2

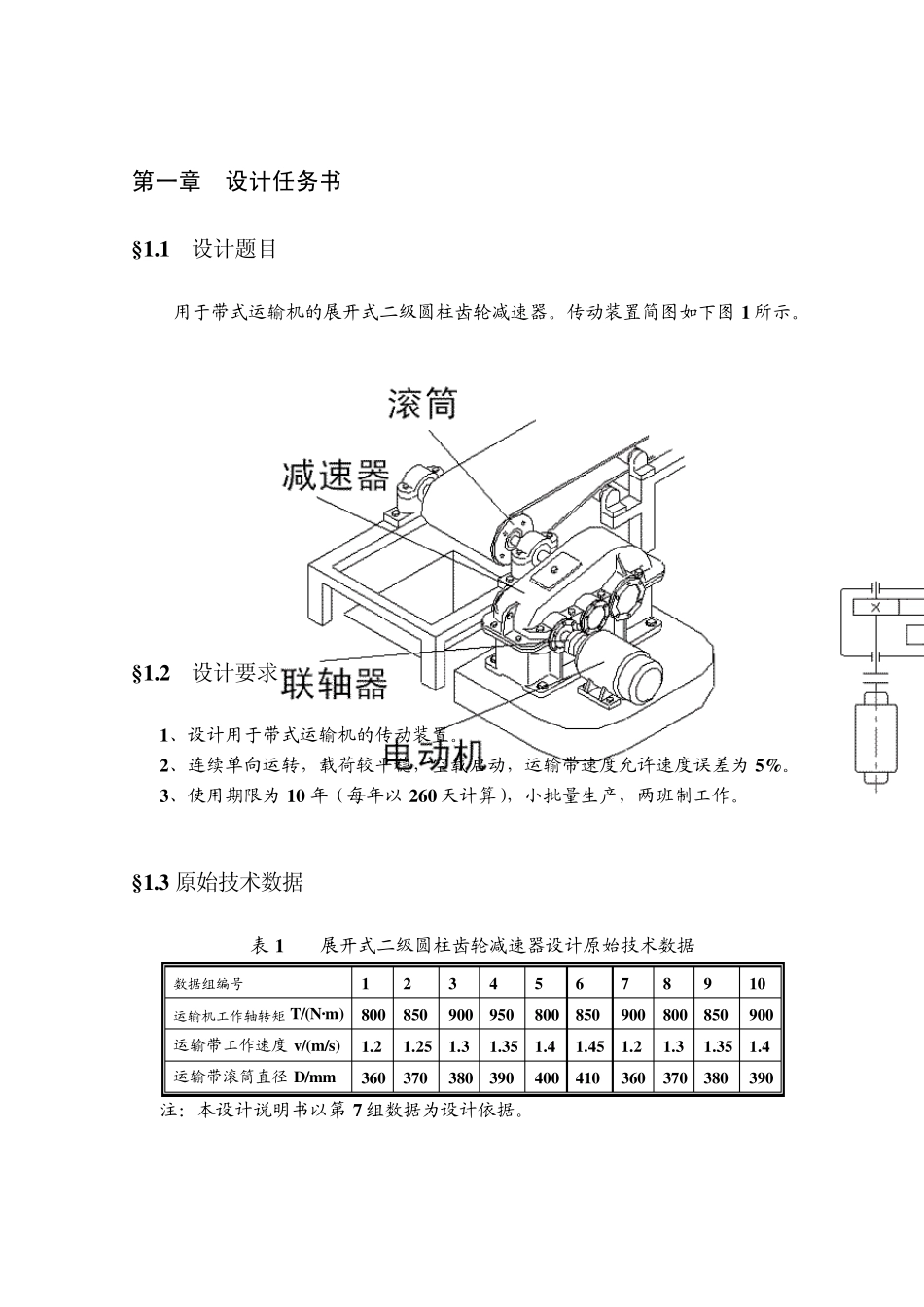

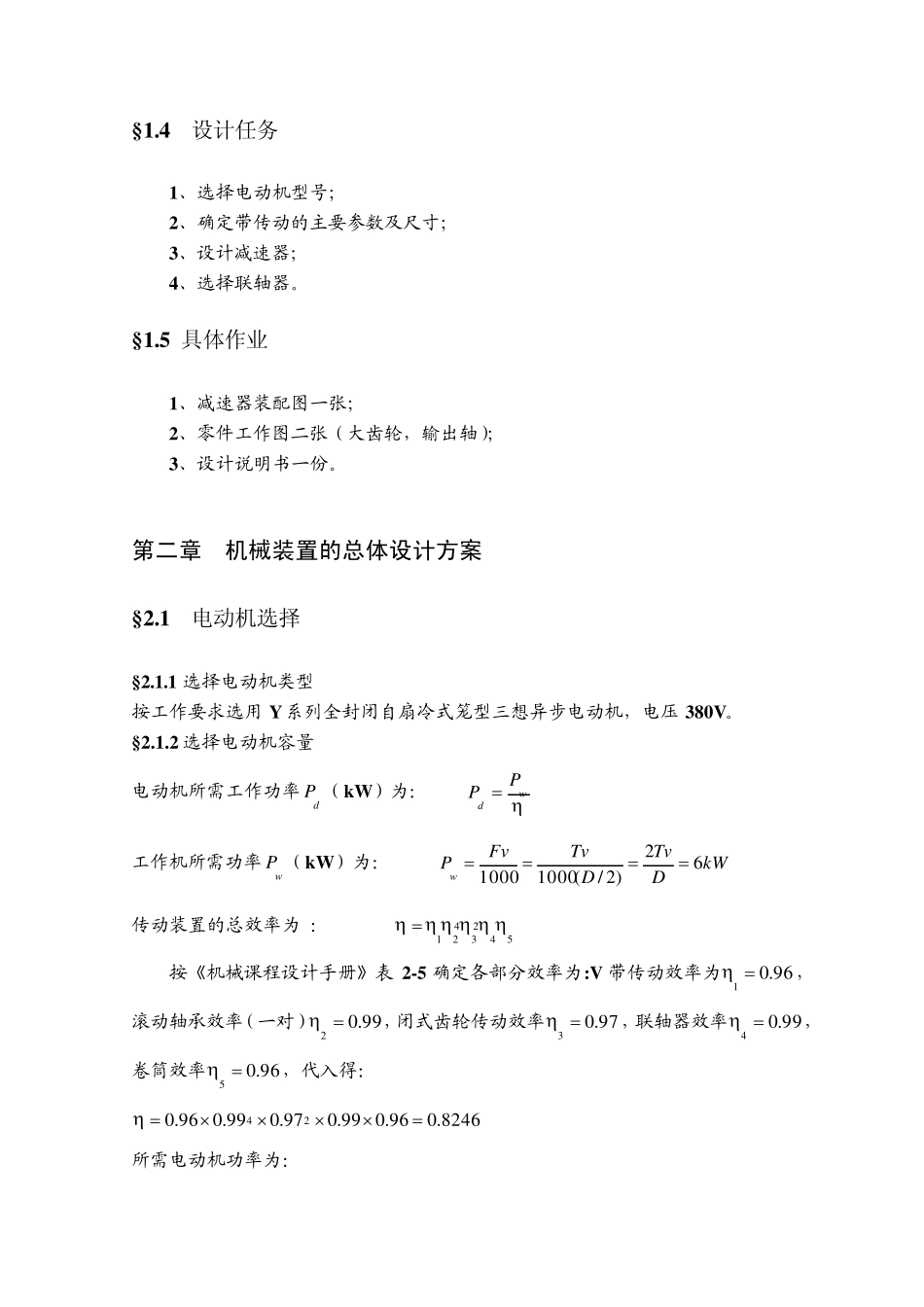

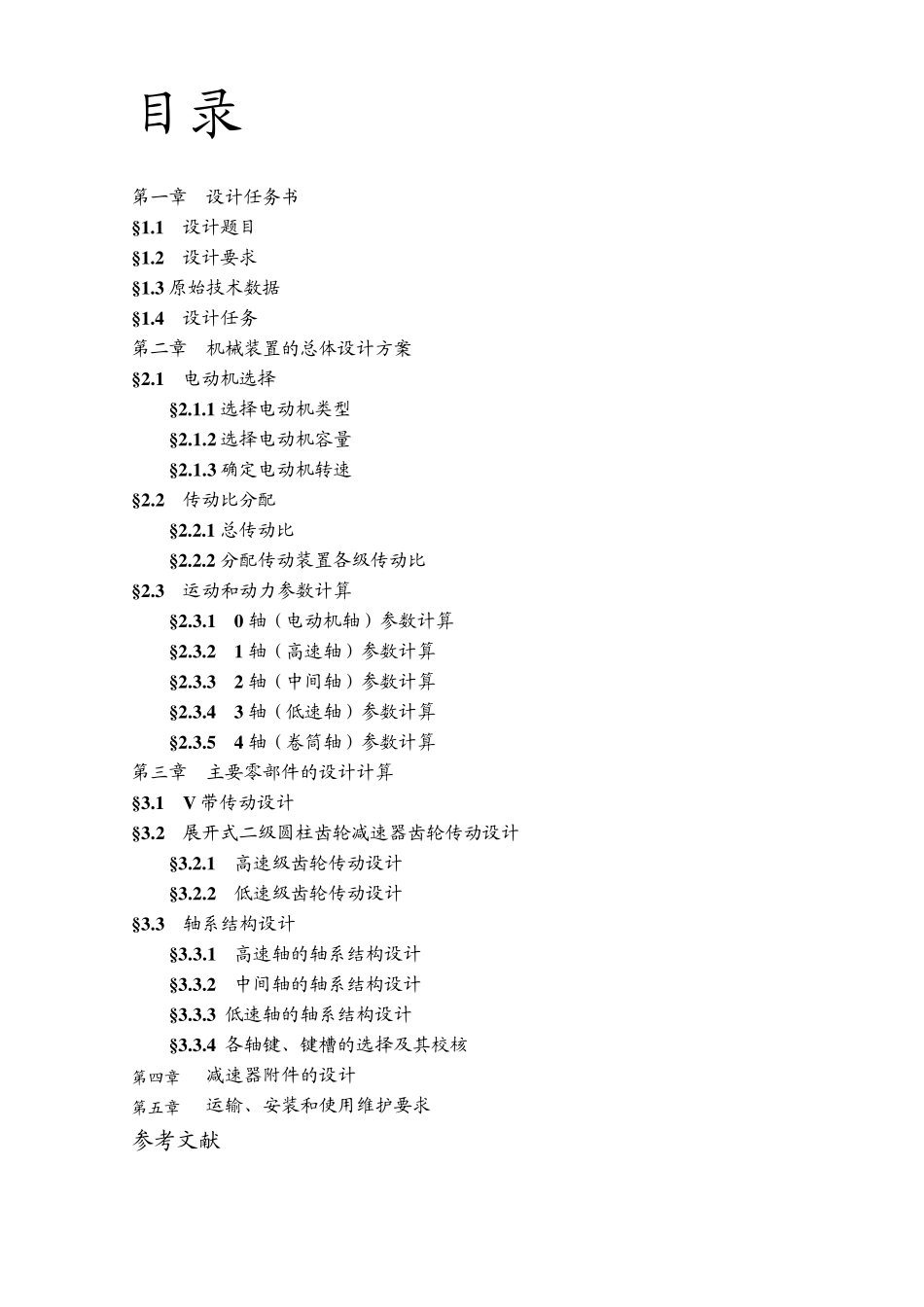

目录 第一章 设计任务书 §1.1 设计题目 §1.2 设计要求 §1.3 原始技术数据 §1.4 设计任务 第二章 机械装臵的总体设计方案 §2.1 电动机选择 §2.1.1 选择电动机类型 §2.1.2 选择电动机容量 §2.1.3 确定电动机转速 §2.2 传动比分配 §2.2.1 总传动比 §2.2.2 分配传动装臵各级传动比 §2.3 运动和动力参数计算 §2.3.1 0 轴（电动机轴）参数计算 §2.3.2 1 轴（高速轴）参数计算 §2.3.3 2 轴（中间轴）参数计算 §2.3.4 3 轴（低速轴）参数计算 §2.3.5 4 轴（卷筒轴）参数计算 第三章 主要零部件的设计计算 §3.1 V 带传动设计 §3.2 展开式二级圆柱齿轮减速器齿轮传动设计 §3.2.1 高速级齿轮传动设计 §3.2.2 低速级齿轮传动设计 §3.3 轴系结构设计 §3.3.1 高速轴的轴系结构设计 §3.3.2 中间轴的轴系结构设计 §3.3.3 低速轴的轴系结构设计 §3.3.4 各轴键、键槽的选择及其校核 第四章 减速器附件的设计 第五章 运输、安装和使用维护要求 参考文献 第一章 设计任务书 §1.1 设计题目 用于带式运输机的展开式二级圆柱齿轮减速器。传动装臵简图如下图1 所示。 §1.2 设计要求 1、设计用于带式运输机的传动装臵。 2、连续单向运转，载荷较平稳，空载启动，运输带速度允许速度误差为 5%。 3、使用期限为 10 年（每年以 260 天计算），小批量生产，两班制工作。 §1.3 原始技术数据 表 1 展开式二级圆柱齿轮减速器设计原始技术数据 数据组编号 1 2 3 4 5 6 7 8 9 10 运输机工作轴转矩 T/(N·m) 800 850 900 950 800 850 900 800 850 900 运输带工作速度 v/(m/s) 1.2 1.25 1.3 1.35 1.4 1.45 1.2 1.3 1.35 1.4 运输带滚筒直径 D/mm 360 370 380 390 400 410 360 370 380 390 注：本设计说明书以第 7 组数据为设计依据。 §1.4 设计任务 1、选择电动机型号； 2、确定带传动的主要参数及尺寸； 3、设计减速器； 4、选择联轴器。 §1.5 具体作业 1、减速器装配图一张； 2、零件工作图二张（大齿轮，输出轴）； 3、设计说明书一份。 第二章 机械装置的总体设计方案 §2.1 电动机选择 §2.1.1 选择电动机类型 按工作要求选用 Y 系列全封闭自扇冷式笼型三想异步电动机，电压 380V。 §2.1.2 选择电动机容量 电动机所需工作功率dP （kW）为： wdPP  工作机所需功率...
