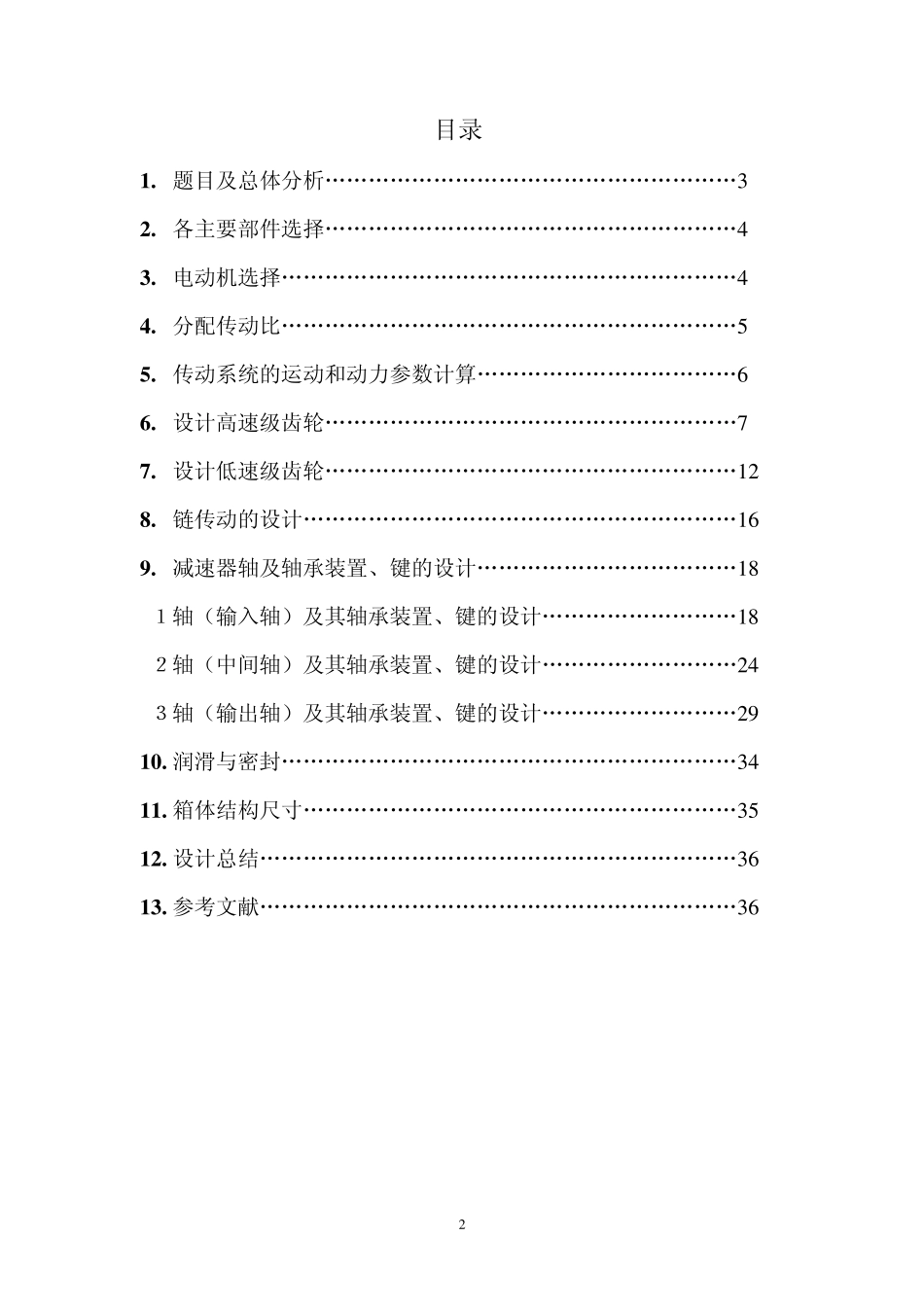

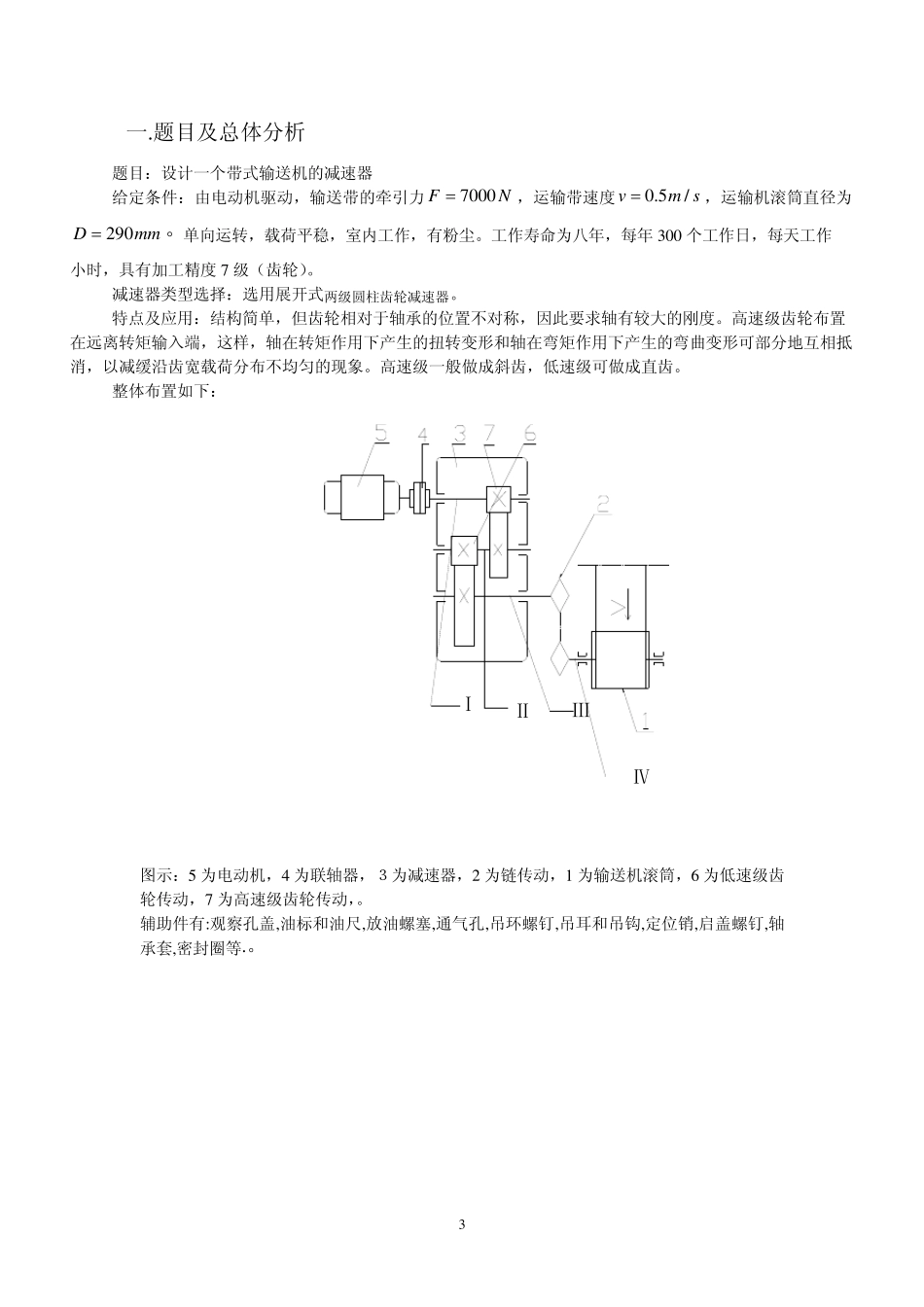

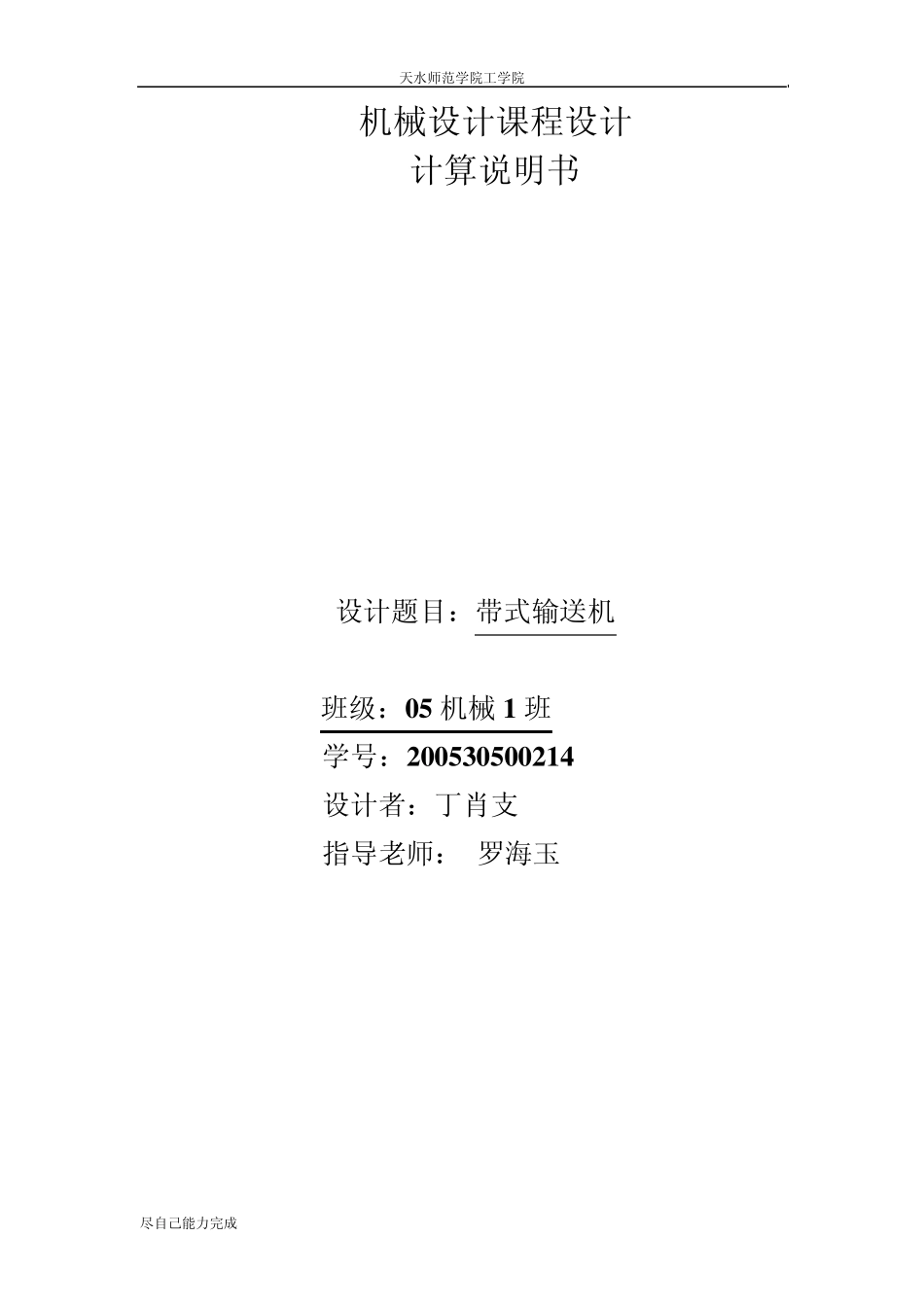

天水师范学院工学院 尽自己能力完成 机械设计课程设计 计算说明书 设计题目:带式输送机 班级:0 5 机械1 班 学号:2 0 0 5 3 0 5 0 0 2 1 4 设计者:丁肖支 指导老师: 罗海玉 2 目录 1 . 题目及总体分析…………………………………………………3 2 . 各主要部件选择…………………………………………………4 3 . 电动机选择………………………………………………………4 4 . 分配传动比………………………………………………………5 5 . 传动系统的运动和动力参数计算………………………………6 6 . 设计高速级齿轮…………………………………………………7 7 . 设计低速级齿轮…………………………………………………1 2 8 . 链传动的设计……………………………………………………1 6 9 . 减速器轴及轴承装置、键的设计………………………………1 8 1轴(输入轴)及其轴承装置、键的设计………………………1 8 2轴(中间轴)及其轴承装置、键的设计………………………2 4 3轴(输出轴)及其轴承装置、键的设计………………………2 9 1 0 . 润滑与密封………………………………………………………3 4 1 1 . 箱体结构尺寸……………………………………………………3 5 1 2 . 设计总结…………………………………………………………3 6 1 3 . 参考文献…………………………………………………………3 6 3 一.题目及总体分析 题目:设计一个带式输送机的减速器 给定条件:由电动机驱动,输送带的牵引力7000FN,运输带速度0.5/vm s,运输机滚筒直径为290Dmm。单向运转,载荷平稳,室内工作,有粉尘。工作寿命为八年,每年 300 个工作日,每天工作 16小时,具有加工精度 7 级(齿轮)。 减速器类型选择:选用展开式两级圆柱齿轮减速器。 特点及应用:结构简单,但齿轮相对于轴承的位置不对称,因此要求轴有较大的刚度。高速级齿轮布置在远离转矩输入端,这样,轴在转矩作用下产生的扭转变形和轴在弯矩作用下产生的弯曲变形可部分地互相抵消,以减缓沿齿宽载荷分布不均匀的现象。高速级一般做成斜齿,低速级可做成直齿。 整体布置如下: ⅢⅠⅡⅣ图示:5 为电动机,4 为联轴器,3为减速器,2 为链传动,1 为输送机滚筒,6 为低速级齿轮传动,7 为高速级齿轮传动,。 辅助件有:观察孔盖,油标和油尺,放油螺塞,通气孔,吊环螺钉,吊耳和...
