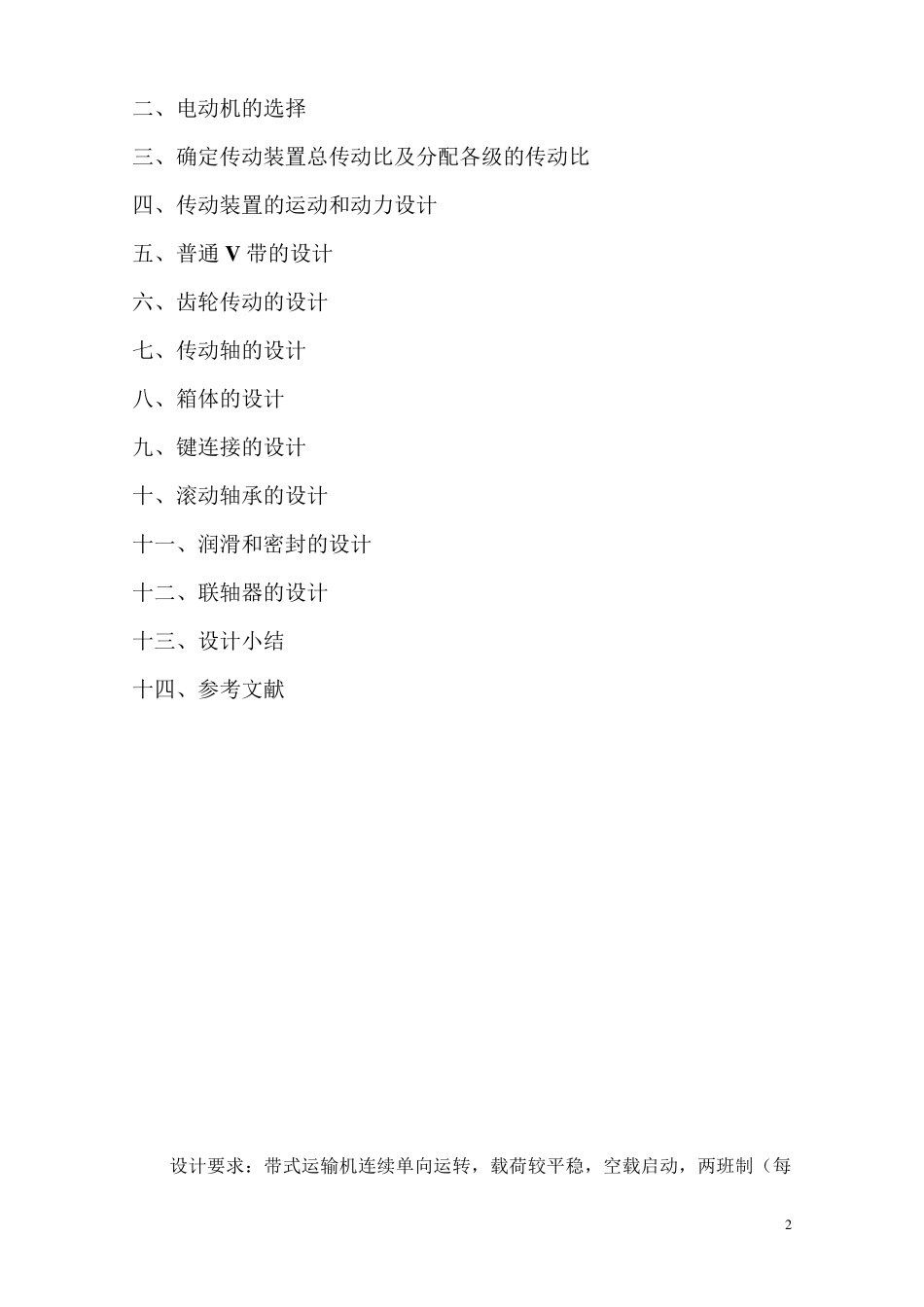

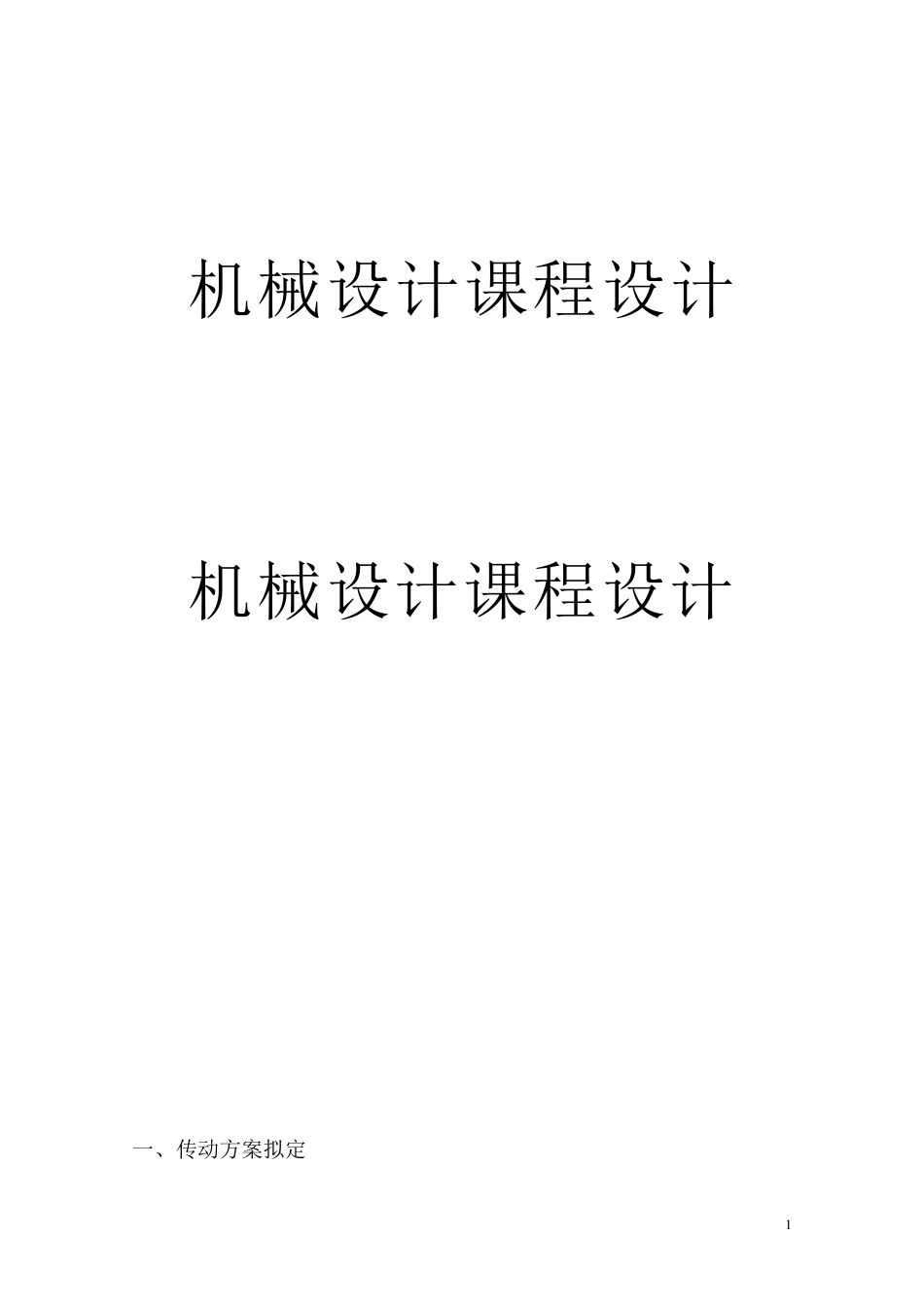

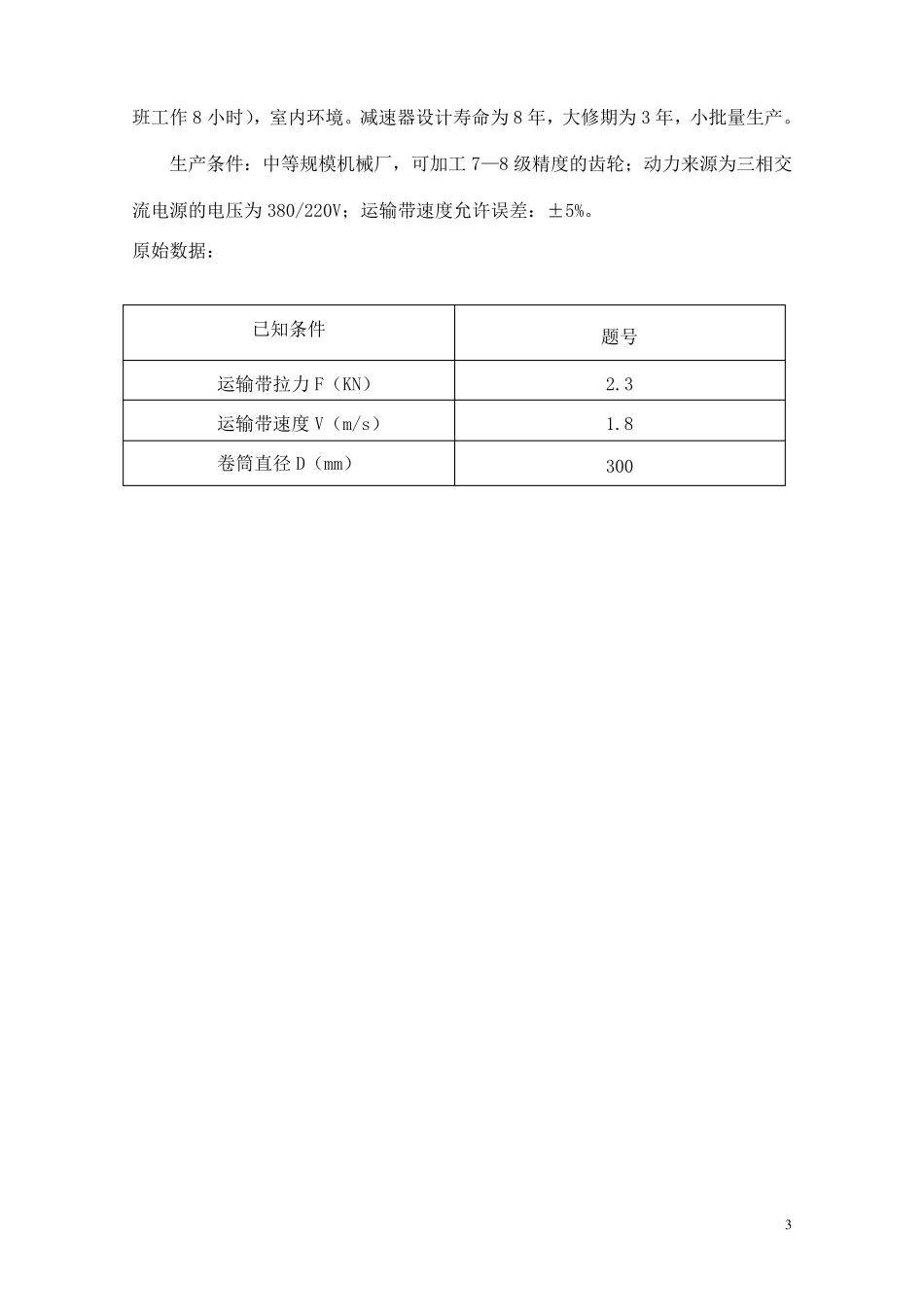

1 机械设计课程设计 机械设计课程设计 一、传动方案拟定 2 二、电动机的选择 三、确定传动装置总传动比及分配各级的传动比 四、传动装置的运动和动力设计 五、普通 V 带的设计 六、齿轮传动的设计 七、传动轴的设计 八、箱体的设计 九、键连接的设计 十、滚动轴承的设计 十一、润滑和密封的设计 十二、联轴器的设计 十三、设计小结 十四、参考文献 设计要求:带式运输机连续单向运转,载荷较平稳,空载启动,两班制(每 3 班工作8 小时),室内环境。减速器设计寿命为8 年,大修期为3 年,小批量生产。 生产条件:中等规模机械厂,可加工7—8 级精度的齿轮;动力来源为三相交流电源的电压为380/220V;运输带速度允许误差:±5%。 原始数据: 已知条件 题号 运输带拉力F(KN) 2.3 运输带速度V(m/s) 1.8 卷筒直径 D(mm) 300 4 计 算 过 程 及 计 算 说 明 一 、 传 动 方 案 拟 定 : 设 计 单 级 圆 柱 齿 轮 减 速 器 和 一 级 带 传 动 1 、 工 作 条 件 : 使 用 年 限 8 年 , 工 作 为 8h 工 作 制 , 载 荷 较 平稳 , 环 境 清 洁 。 2 、 原 始 数 据 : 传 送 带 拉 力F=2300N 带 速 V=1.8m/s 滚 筒 直 径 D=300mm 方 案 拟 定 : 采 用 V 带 传 动 与 齿 轮 传 动 的 组 合 , 即 可 满 足 传 动 比 要 求 ,同 时 由 于 带 传 动 具 有 良 好 的 缓 冲 , 吸 振 性 能 , 适 应 大 起 动 转 矩 工况 要 求 , 结 构 简 单 , 成 本 低 , 使 用 维 护 方 便 。 1.电 动 机 2.V 带 传 动 3.圆 柱 齿 轮 减 速 器 4.连 轴 器 5.滚 筒 6. 运 输 带 1、 电 动 机 类 型 和 结 构 的 选 择 : 选 择Y 系 列 三 相 异 步 电 动 机 ,此 系 列 电 动 机 属 于 一 般 用 途 的 全 封 闭 自扇冷电 动 机 , 其结 构 简单 , 工 作 可 靠, 价格低 廉, 维 护 方 便 , 适 用 于 不易燃, 不易爆,无腐蚀性 气体和 无特殊要 求 的 机 械。 2、 电 动 机 容量选 择 : 电 动 机 所需工 作 功率为 : 式(1): Pd=Pw/ηa (kw) 由 式(2): Pw=FV/1000 (KW) 因此 : Pd=FV/1000ηa (KW) 由 电...
