机械课程设计——干粉压片机

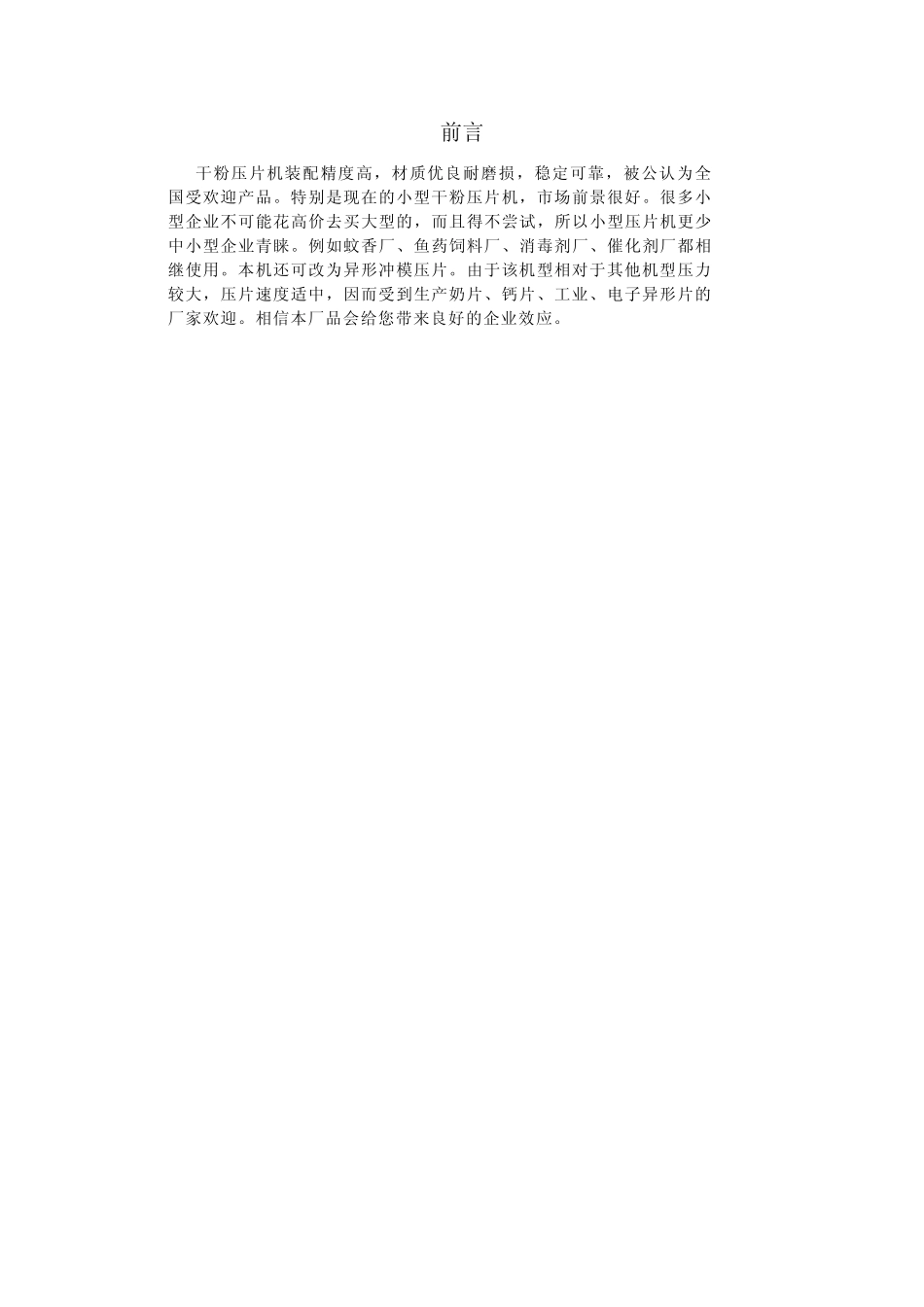

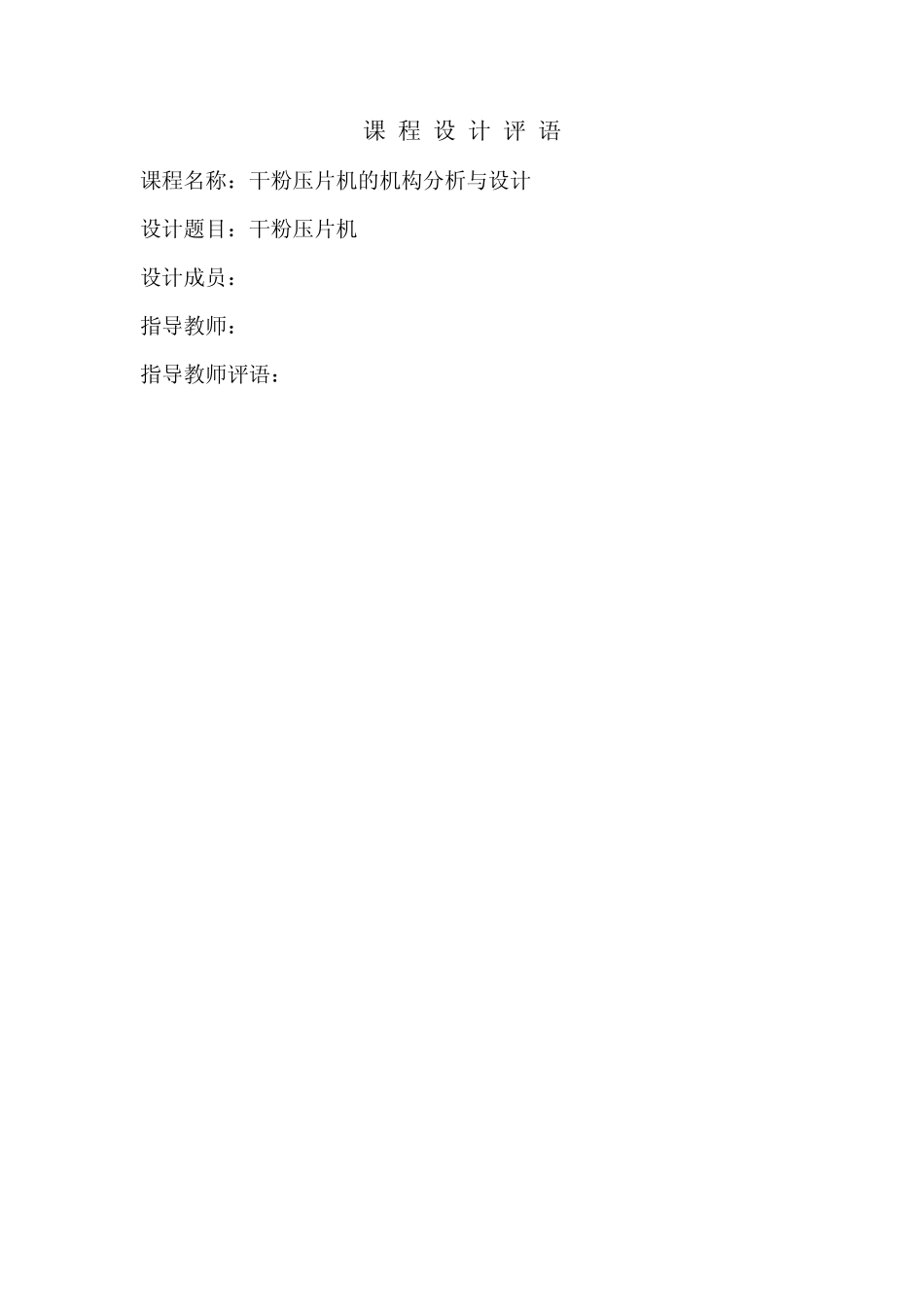

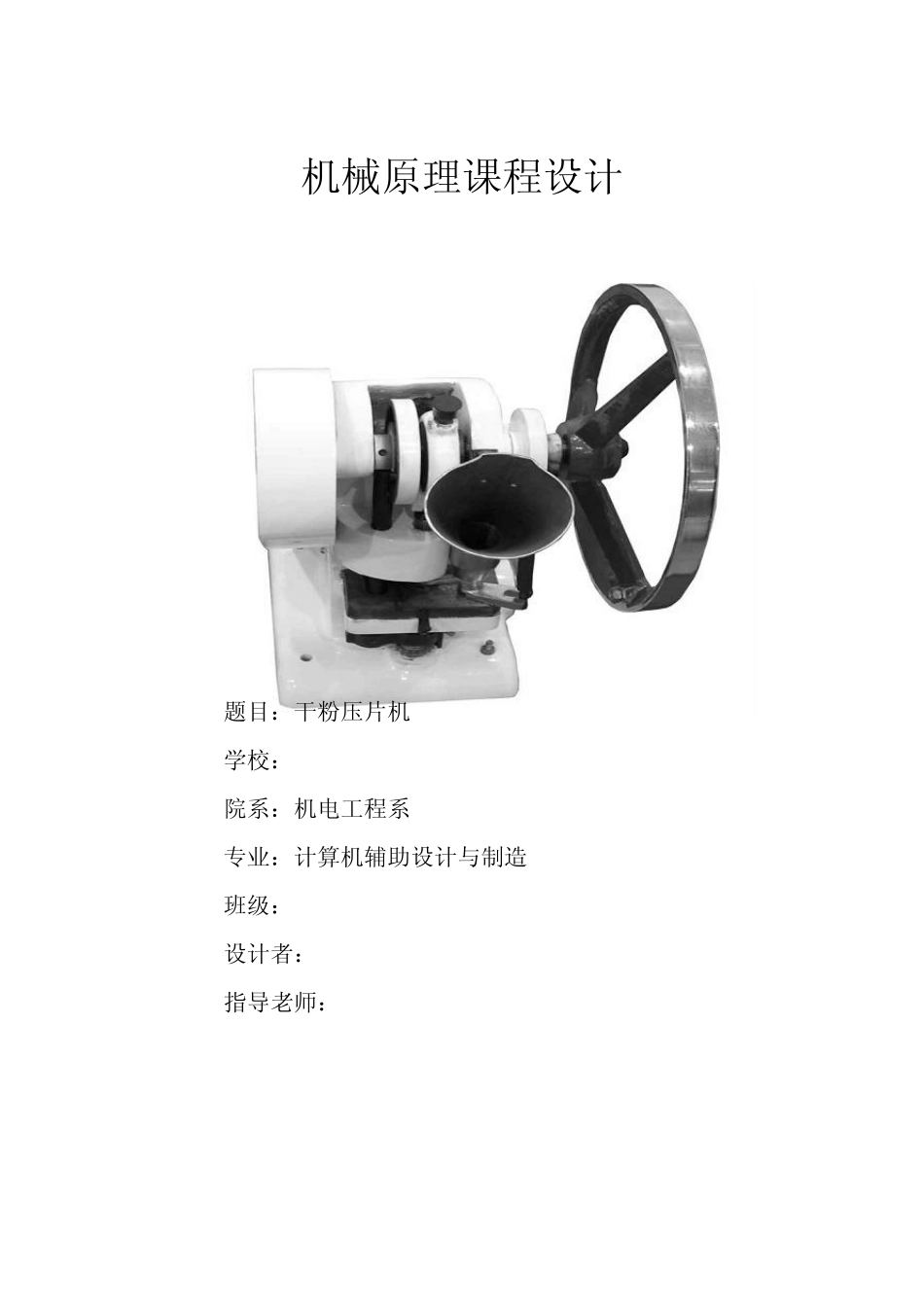

机械原理课程设计 题目：干粉压片机 学校： 院系：机电工程系 专业：计算机辅助设计与制造 班级： 设计者： 指导老师： 课 程 设 计 评 语 课程名称：干粉压片机的机构分析与设计 设计题目：干粉压片机 设计成员： 指导教师： 指导教师评语： 前言 干粉压片机装配精度高，材质优良耐磨损，稳定可靠，被公认为全国受欢迎产品。特别是现在的小型干粉压片机，市场前景很好。很多小型企业不可能花高价去买大型的，而且得不尝试，所以小型压片机更少中小型企业青睐。例如蚊香厂、鱼药饲料厂、消毒剂厂、催化剂厂都相继使用。本机还可改为异形冲模压片。由于该机型相对于其他机型压力较大，压片速度适中，因而受到生产奶片、钙片、工业、电子异形片的厂家欢迎。相信本厂品会给您带来良好的企业效应。 目 录 一. 设计题目 „„„„„„„„„„„„„„„„„„„„„„„„ 5 1 .工作原理以及工艺过程 „„„„„„„„„„„„„„„„„ 5 2 .原始数据以及设计要求 „„„„„„„„„„„„„„„„„ 5 二. 设计题目的分析 „„„„„„„„„„„„„„„„„„„„„ 5 1 . 总功能分析 „„„„„„„„„„„„„„„„„„„„„„ 5 2 . 总功能分解 „„„„„„„„„„„„„„„„„„„„„„ 5 3 . 功能元求解 „„„„„„„„„„„„„„„„„„„„„„ 6 4 . 运动方案确定 „„„„„„„„„„„„„„„„„„„„„ 7 5 . 方案的评价 „„„„„„„„„„„„„„„„„„„„„„ 9 6 . 运动循环图 „„„„„„„„„„„„„„„„„„„„„„ 1 0 7 . 尺度计算 „„„„„„„„„„„„„„„„„„„„„„„ 1 1 8 .下冲头对心直动滚子推杆盘形凸轮机„„„„„„„„„„„„ 1 3 9 .下冲头对心直动滚子推杆盘形凸轮机的位移曲线„„„„„„„ 1 3 三. 干粉压片机各部件名称以及动作说明 „„„„„„„„„„„„ 1 4 四. 参考书目 „„„„„„„„„„„„„„„„„„„„„„„„ 1 4 五. 新得体会 „„„„„„„„„„„„„„„„„„„„„„„„ 1 4 1 .1 、设 计 题 目 干粉压片机 1 .2 、 工作原理及工艺动作过程 干粉压片机的功用是将不加粘结剂的干粉料（如陶瓷干粉、药粉）定量送入压形置压制成 φ × h 圆型片坯， 经压制成形后脱离该位置。机器的整个工作过程（送料、压 形脱...
