机械课程设计减速器设计说明书

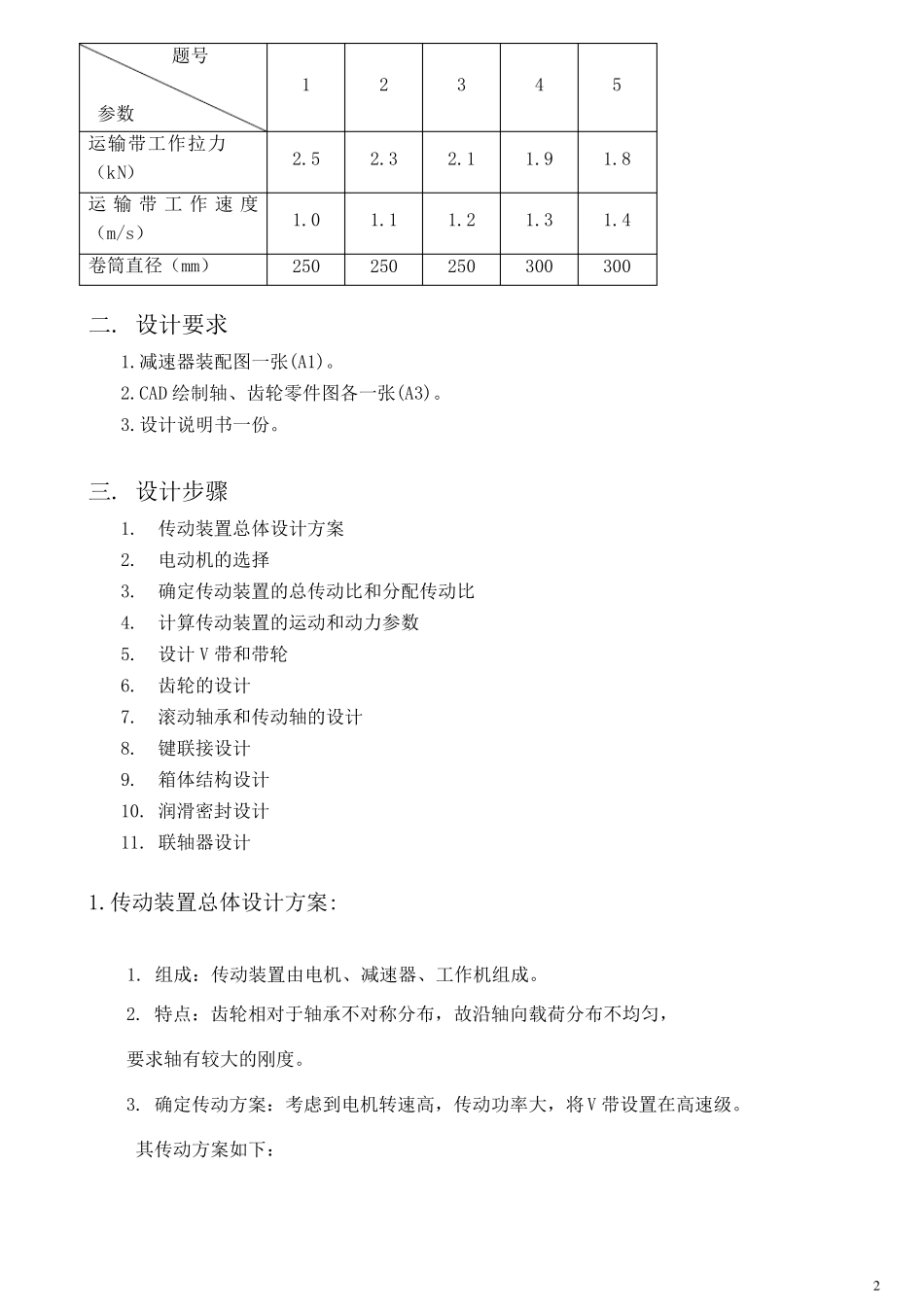

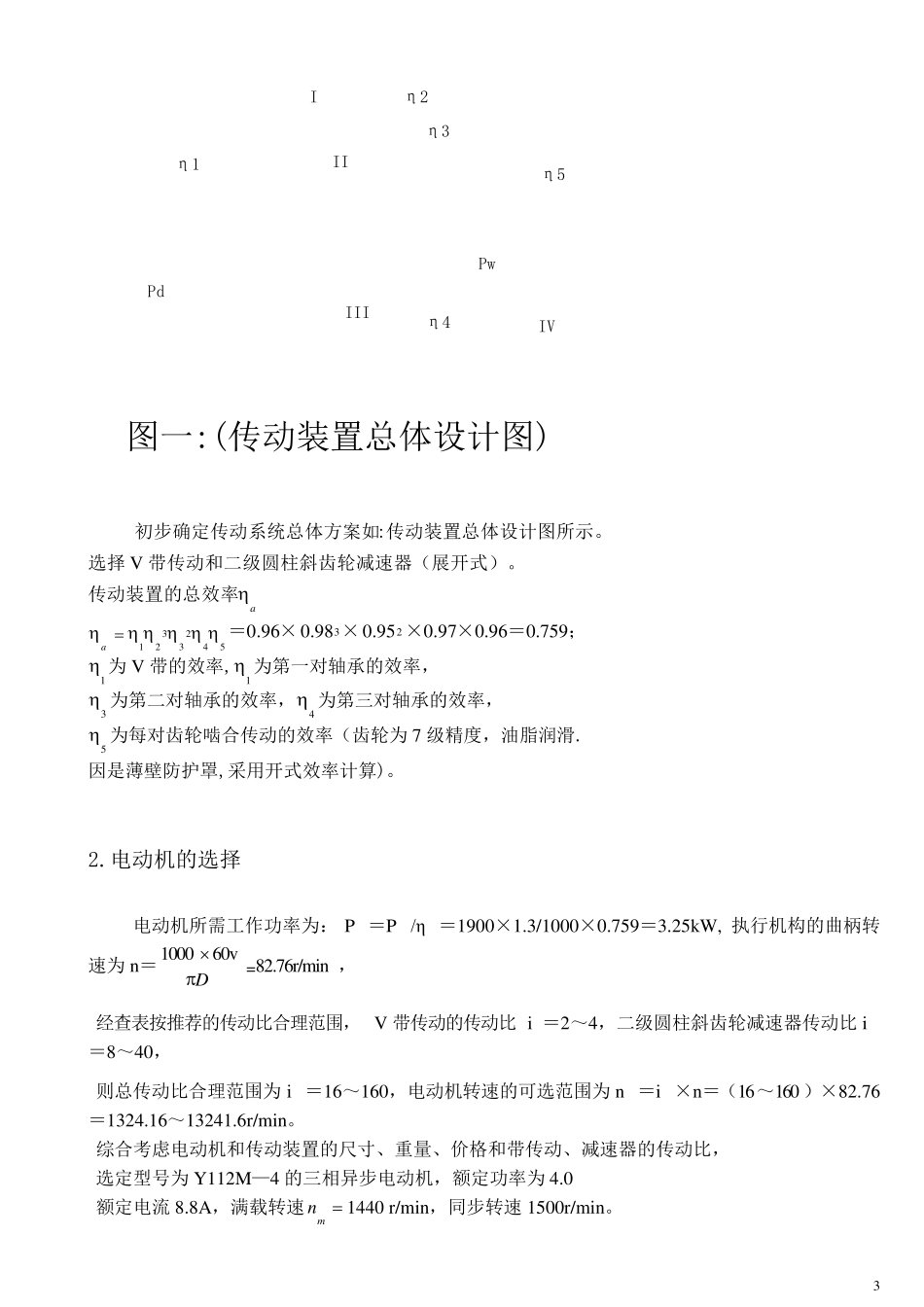

1 机械课程设计 目 录 一 课程设计书 2 二 设计要求 2 三 设计步骤 2 1. 传动装置总体设计方案 3 2. 电动机的选择 4 3. 确定传动装置的总传动比和分配传动比 5 4. 计算传动装置的运动和动力参数 5 5. 设计V 带和带轮 6 6. 齿轮的设计 8 7. 滚动轴承和传动轴的设计 19 8. 键联接设计 26 9. 箱体结构的设计 27 10.润滑密封设计 30 11.联轴器设计 30 四 设计小结 31 五 参考资料 32 一. 课程设计书 设计课题: 设计一用于带式运输机上的两级展开式圆柱齿轮减速器.运输机连续单向运转,载荷变化不大,空载起动,卷筒效率为 0.96(包括其支承轴承效率的损失),减速器小批量生产,使用期限 8 年(300天/年),两班制工作,运输容许速度误差为 5%,车间有三相交流,电压 380/220V 表一: 2 题号 参数 1 2 3 4 5 运输带工作拉力（kN） 2.5 2.3 2.1 1.9 1.8 运输带工作速度（m/s） 1.0 1.1 1.2 1.3 1.4 卷筒直径（mm） 250 250 250 300 300 二. 设计要求 1.减速器装配图一张(A1)。 2.CAD 绘制轴、齿轮零件图各一张(A3)。 3.设计说明书一份。 三. 设计步骤 1. 传动装置总体设计方案 2. 电动机的选择 3. 确定传动装置的总传动比和分配传动比 4. 计算传动装置的运动和动力参数 5. 设计V 带和带轮 6. 齿轮的设计 7. 滚动轴承和传动轴的设计 8. 键联接设计 9. 箱体结构设计 10. 润滑密封设计 11. 联轴器设计 1.传动装置总体设计方案: 1. 组成：传动装置由电机、减速器、工作机组成。 2. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀， 要求轴有较大的刚度。 3. 确定传动方案：考虑到电机转速高，传动功率大，将V 带设置在高速级。 其传动方案如下： 3 η2η3η5η4η1IIIIIIIVPdPw 图一:(传动装置总体设计图) 初步确定传动系统总体方案如:传动装置总体设计图所示。 选择V 带传动和二级圆柱斜齿轮减速器（展开式）。 传动装置的总效率a 5423321a＝0.96×398.0×295.0×0.97×0.96＝0.759； 1 为 V 带的效率,1 为第一对轴承的效率， 3 为第二对轴承的效率，4 为第三对轴承的效率， 5 为每对齿轮啮合传动的效率（齿轮为 7 级精度，油脂润滑. 因是薄壁防护罩,采用开式效率计算)。 2.电动机的选择 电动机所需工作功率为： P ＝P /η＝1900×1.3/1000×0.759＝3.25kW, 执行机构...
