机械课程设计说明书二级圆柱齿轮减速器VIP专享

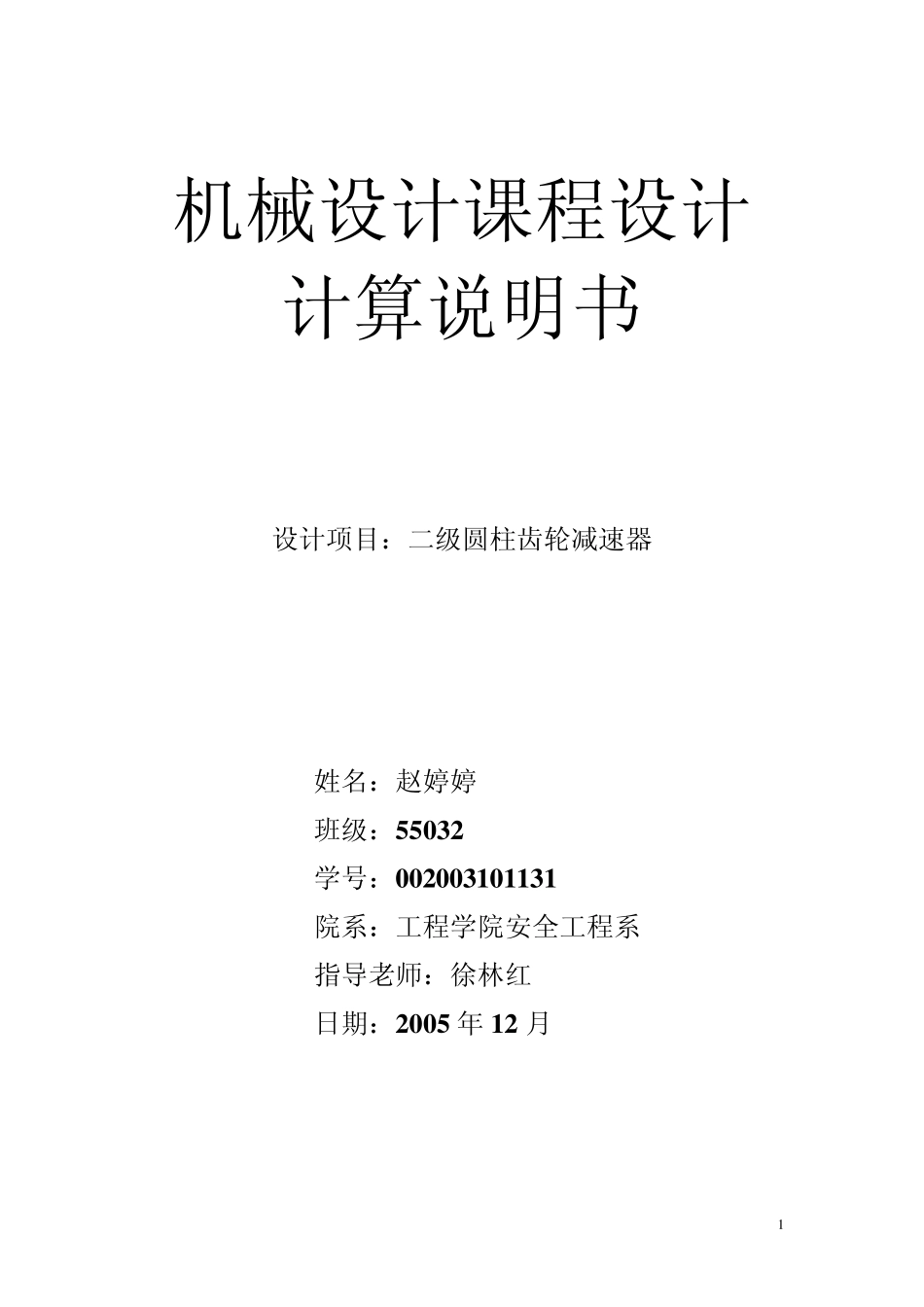

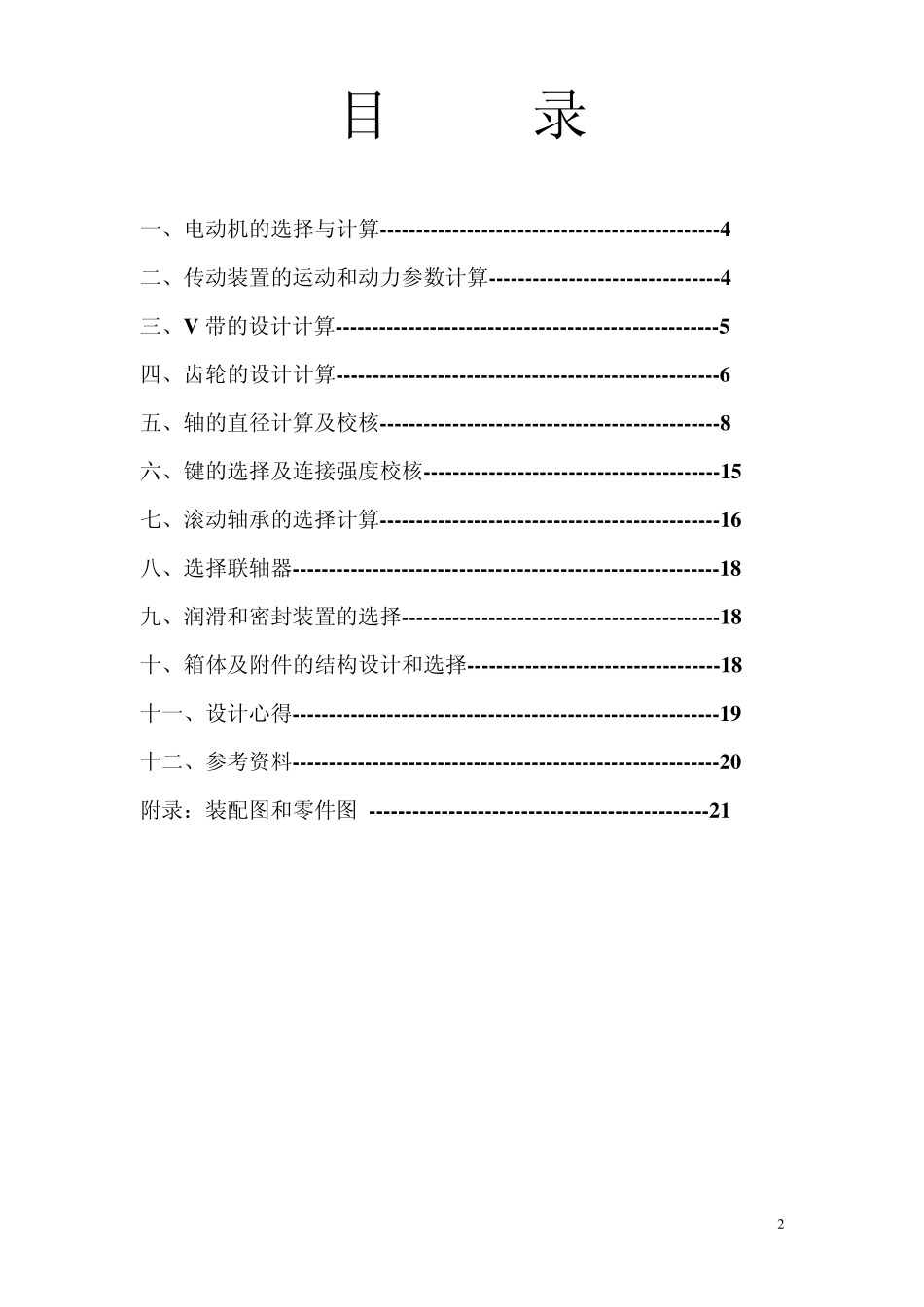

机械设计课程设计计算说明书 设计项目：二级圆柱齿轮减速器 姓名：赵婷婷 班级：5 5 0 3 2 学号：0 0 2 0 0 3 1 0 1 1 3 1 院系：工程学院安全工程系 指导老师：徐林红 日期：2 0 0 5 年 1 2 月 1目 录 一、电动机的选择与计算-----------------------------------------------4 二、传动装置的运动和动力参数计算--------------------------------4 三、V 带的设计计算-----------------------------------------------------5 四、齿轮的设计计算-----------------------------------------------------6 五、轴的直径计算及校核-----------------------------------------------8 六、键的选择及连接强度校核-----------------------------------------15 七、滚动轴承的选择计算-----------------------------------------------16 八、选择联轴器-----------------------------------------------------------18 九、润滑和密封装置的选择--------------------------------------------18 十、箱体及附件的结构设计和选择-----------------------------------18 十一、设计心得-----------------------------------------------------------19 十二、参考资料-----------------------------------------------------------20 附录：装配图和零件图 -----------------------------------------------21 2设计题目： 设计热处理车间清洗零件用的传送设备上的两级圆柱齿轮传动减速器。单向传动。工作平稳，双班制工作，传送带容许速度误差为5%，减速器为小批量生产，使用期限为6 年。具体数据如下： 传送带扭矩为T= 1350 N ·m； 传动带运行速度v=0.7 m/s ； 传送带鼓轮直径 D 为320 mm。 运动简图： 1.电动机 2. 带传动 3.减速器 4.联轴器 5.滚筒 6.传送带 3一.电动机的选择 1 .电动机类型的选择 电动机类型根据动力源和工作条件，选用Y 系列三相异步电动机 2 .电动机功率的选择 工作机所需要的有效功率： Pw =F·v/1000=2TV/D=8.44（KW） 确定从动机到工作机之间总效率25134ηηηηηη 。设 ，，，，分别为 圆柱齿轮传动效率，V 型带、滚动轴承、连轴器、运输机滚筒的效率，查表得1η=0.93，2η =0.99，3η=0.97，4η =0.95，则传动的总效率为： 12345ηηηηηη=××××=0.8244 电动机所需要功率为 Pd=Pw/η =5.91/0.8244=7.164(KW) 根据JB3...
