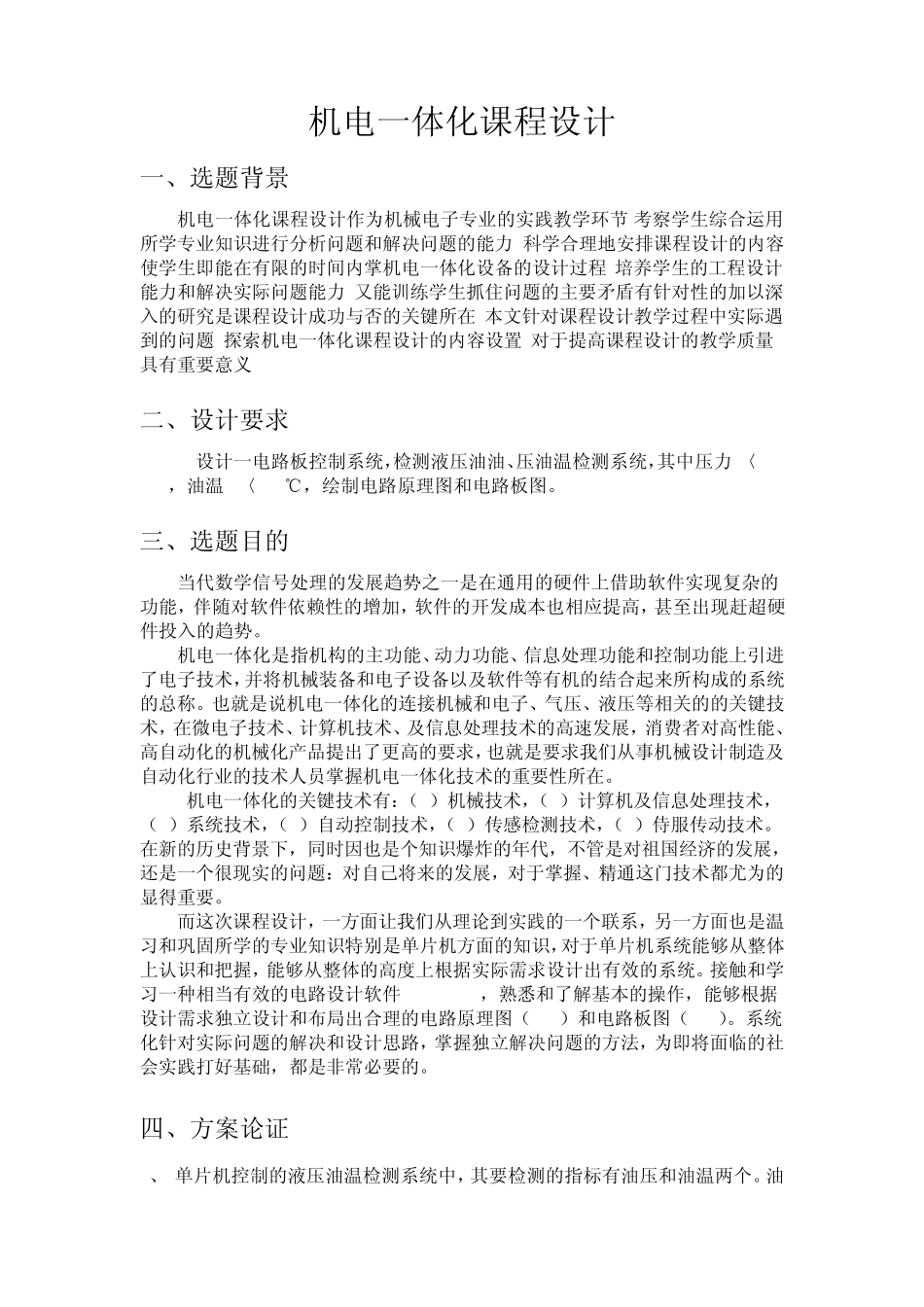

机电一体化课程设计 一、选题背景 机电一体化课程设计作为机械电子专业的实践教学环节,考察学生综合运用所学专业知识进行分析问题和解决问题的能力.科学合理地安排课程设计的内容.使学生即能在有限的时间内掌机电一体化设备的设计过程,培养学生的工程设计能力和解决实际问题能力,又能训练学生抓住问题的主要矛盾有针对性的加以深入的研究是课程设计成功与否的关键所在.本文针对课程设计教学过程中实际遇到的问题,探索机电一体化课程设计的内容设置,对于提高课程设计的教学质量具有重要意义. 二、设计要求 设计一电路板控制系统，检测液压油油、压油温检测系统，其中压力P〈=15 MPa，油温T〈=80℃，绘制电路原理图和电路板图。 三、选题目的 当代数学信号处理的发展趋势之一是在通用的硬件上借助软件实现复杂的功能，伴随对软件依赖性的增加，软件的开发成本也相应提高，甚至出现赶超硬件投入的趋势。 机电一体化是指机构的主功能、动力功能、信息处理功能和控制功能上引进了电子技术，并将机械装备和电子设备以及软件等有机的结合起来所构成的系统的总称。也就是说机电一体化的连接机械和电子、气压、液压等相关的的关键技术，在微电子技术、计算机技术、及信息处理技术的高速发展，消费者对高性能、高自动化的机械化产品提出了更高的要求，也就是要求我们从事机械设计制造及自动化行业的技术人员掌握机电一体化技术的重要性所在。 机电一体化的关键技术有：（1）机械技术，（2）计算机及信息处理技术，（3）系统技术，（4）自动控制技术，（5）传感检测技术，（6）侍服传动技术。在新的历史背景下，同时因也是个知识爆炸的年代，不管是对祖国经济的发展，还是一个很现实的问题：对自己将来的发展，对于掌握、精通这门技术都尤为的显得重要。 而这次课程设计，一方面让我们从理论到实践的一个联系，另一方面也是温习和巩固所学的专业知识特别是单片机方面的知识，对于单片机系统能够从整体上认识和把握，能够从整体的高度上根据实际需求设计出有效的系统。接触和学习一种相当有效的电路设计软件 PROTEL99，熟悉和了解基本的操作，能够根据设计需求独立设计和布局出合理的电路原理图（SCH）和电路板图（PCB）。系统化针对实际问题的解决和设计思路，掌握独立解决问题的方法，为即将面临的社会实践打好基础，都是非常必要的。 四、方案论证 1、 单片机控制的液压油温检测系统中，其要检测的指标有油压和油温两个。油 压的检测要用压力...
