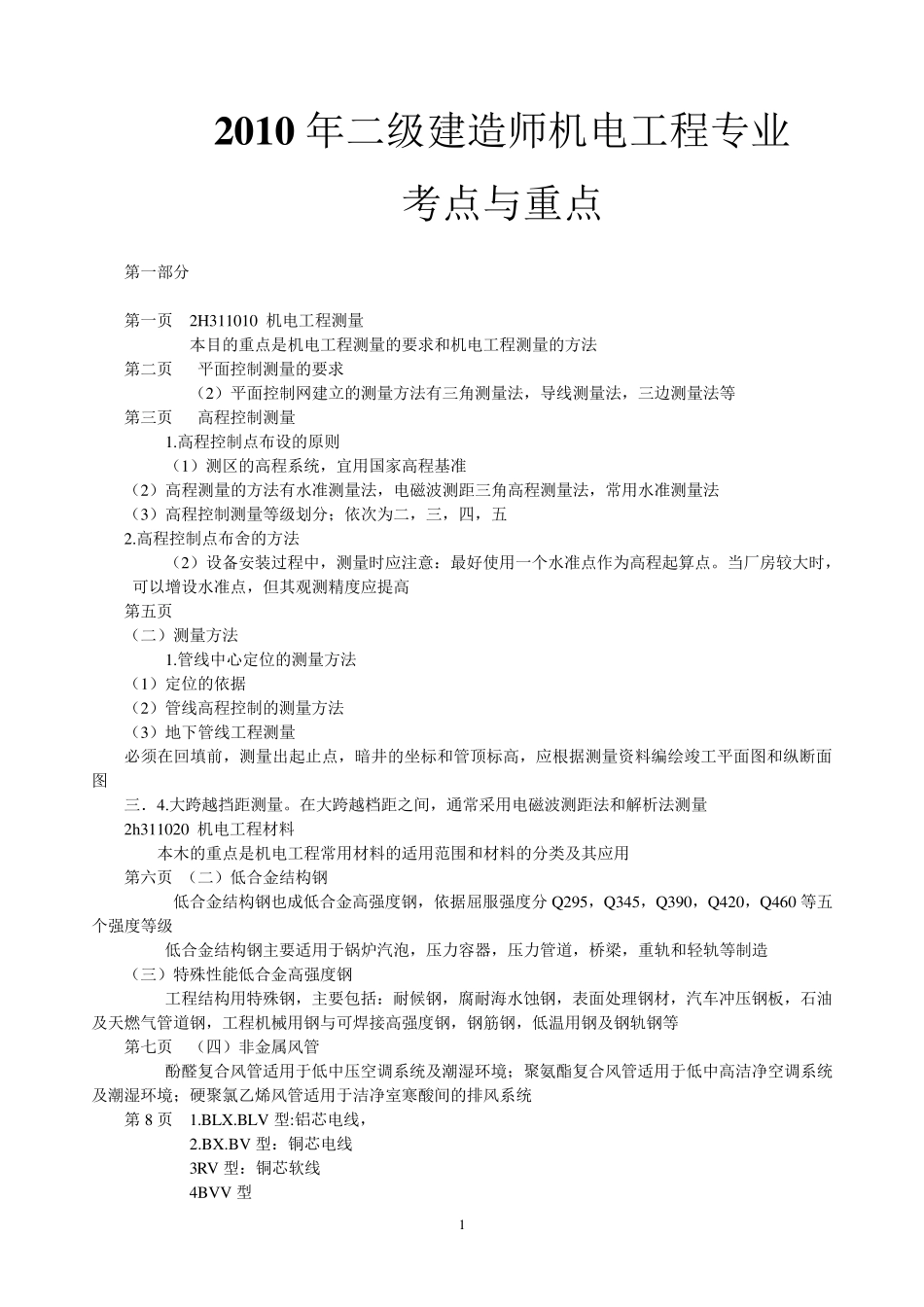

1 2 0 1 0 年二级建造师机电工程专业 考点与重点 第一部分 第一页 2H311010 机电工程测量 本目的重点是机电工程测量的要求和机电工程测量的方法 第二页 平面控制测量的要求 (2)平面控制网建立的测量方法有三角测量法,导线测量法,三边测量法等 第三页 高程控制测量 1.高程控制点布设的原则 (1)测区的高程系统,宜用国家高程基准 (2)高程测量的方法有水准测量法,电磁波测距三角高程测量法,常用水准测量法 (3)高程控制测量等级划分;依次为二,三,四,五 2.高程控制点布舍的方法 (2)设备安装过程中,测量时应注意:最好使用一个水准点作为高程起算点。当厂房较大时,可以增设水准点,但其观测精度应提高 第五页 (二)测量方法 1.管线中心定位的测量方法 (1)定位的依据 (2)管线高程控制的测量方法 (3)地下管线工程测量 必须在回填前,测量出起止点,暗井的坐标和管顶标高,应根据测量资料编绘竣工平面图和纵断面图 三.4.大跨越挡距测量。在大跨越档距之间,通常采用电磁波测距法和解析法测量 2h311020 机电工程材料 本木的重点是机电工程常用材料的适用范围和材料的分类及其应用 第六页 (二)低合金结构钢 低合金结构钢也成低合金高强度钢,依据屈服强度分Q295,Q345,Q390,Q420,Q460 等五个强度等级 低合金结构钢主要适用于锅炉汽泡,压力容器,压力管道,桥梁,重轨和轻轨等制造 (三)特殊性能低合金高强度钢 工程结构用特殊钢,主要包括:耐候钢,腐耐海水蚀钢,表面处理钢材,汽车冲压钢板,石油及天燃气管道钢,工程机械用钢与可焊接高强度钢,钢筋钢,低温用钢及钢轨钢等 第七页 (四)非金属风管 酚醛复合风管适用于低中压空调系统及潮湿环境;聚氨酯复合风管适用于低中高洁净空调系统及潮湿环境;硬聚氯乙烯风管适用于洁净室寒酸间的排风系统 第8 页 1.BLX.BLV 型:铝芯电线, 2.BX.BV 型:铜芯电线 3RV 型:铜芯软线 4BVV 型 2 例如一般家庭和办公室通常采用 BV 型和.BX 型聚氯乙烯绝缘铜芯线作为电源连接线 (二)电缆 1VLV ,VV 型电力电缆 2VLV22,VV22 型电缆 3. VLV32,VV32 型电缆:能承受机械外力作用,且可承受相当大的拉力,可敷设在竖井内,高层建筑的电缆竖井内,且 4.YFLV,YJV 型电力电缆:主要高压设备电缆 第十页 电工线材, 电工线材主要是电线和电缆,其品种规格繁多,应用范围广泛,使用电压在 1KV及以下较多,在电气工...
