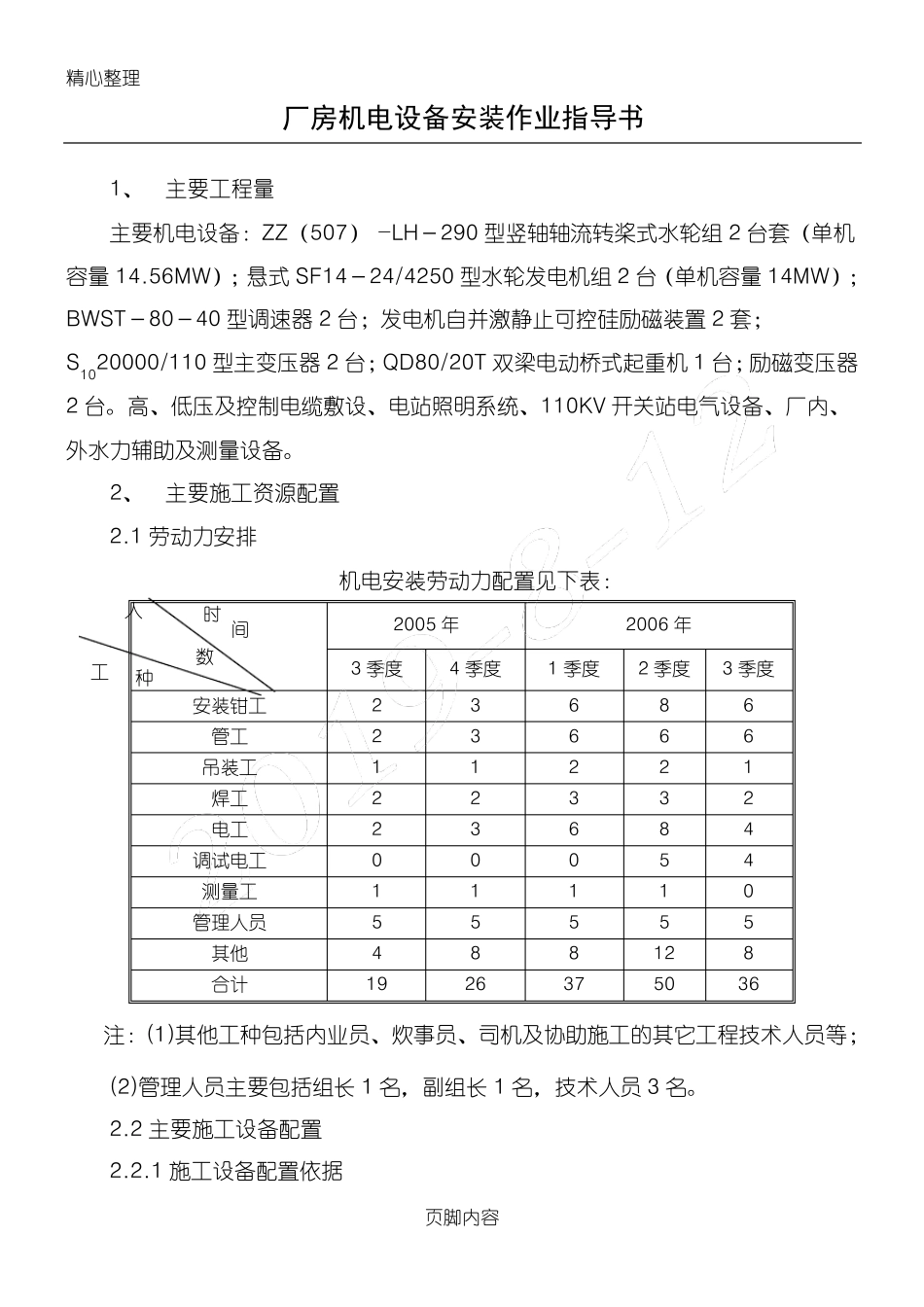

精心整理 页脚内容 厂房机电设备安装作业指导书 1、 主要工程量 主要机电设备：ZZ（507）―LH－290 型竖轴轴流转桨式水轮组 2 台套（单机容量14.56MW）；悬式 SF14－24/4250 型水轮发电机组 2 台（单机容量14MW）；BWST－80－40 型调速器 2 台；发电机自并激静止可控硅励磁装置 2 套；S1020000/110 型主变压器 2 台；QD80/20T 双梁电动桥式起重机1 台；励磁变压器2 台。高、低压及控制电缆敷设、电站照明系统、110KV 开关站电气设备、厂内、外水力辅助及测量设备。 2、 主要施工资源配置 2.1 劳动力安排 机电安装劳动力配置见下表： 2005 年 2006 年 3 季度 4 季度 1 季度 2 季度 3 季度 安装钳工 2 3 6 8 6 管工 2 3 6 6 6 吊装工 1 1 2 2 1 焊工 2 2 3 3 2 电工 2 3 6 8 4 调试电工 0 0 0 5 4 测量工 1 1 1 1 0 管理人员 5 5 5 5 5 其他 4 8 8 12 8 合计 19 26 37 50 36 注：(1)其他工种包括内业员、炊事员、司机及协助施工的其它工程技术人员等； (2)管理人员主要包括组长 1 名，副组长 1 名，技术人员 3 名。 2.2 主要施工设备配置 2.2.1 施工设备配置依据 时 间 人 数 工 种 精心整理 页脚内容 1）依据合同文件技术要求 2）依据本工程机电安装工程量 3）依据工程施工总进度计划 4）依据施工方案 2.2.2 施工设备配置原则 1）满足施工进度要求原则 2）满足施工质量要求原则 3）满足施工安全和环境保护的原则 2.2.3 施工设备配置见下表 序号 设备名称 规格型号 单位 数量 备注 1 汽车吊 50t 辆 1 2 汽车吊 16t 辆 1 3 汽车 8t 辆 1 4 汽车 5t 辆 1 5 汽车 0.5t 辆 1 6 卷扬机 JM-10 台 2 7 千斤顶 10t 个 4 8 千斤顶 5t 个 6 9 链条葫芦 HS-1 台 4 10 链条葫芦 HS-3 台 2 11 链条葫芦 HS-5 台 2 12 链条葫芦 HS-10 台 1 13 电焊机 BX3-500 台 4 14 焊条干燥箱 ZYH-100 个 1 15 台钻 φ20 台 1 16 磁座钻 φ49 台 1 17 座式砂轮机 φ300 台 1 18 电动套丝机 2＂ 台 1 19 砂轮切割机 φ400mm 台 2 20 液压弯管机 WC27-108 台 1 21 交流耐压试验器 TDGC-1000/50 台 1 22 绝缘电阻测试仪 3123,500~ 5000V 台 1 23 直流电阻测试仪 H9820 台 1 24 回路电阻测试仪 MOM-690 ...
