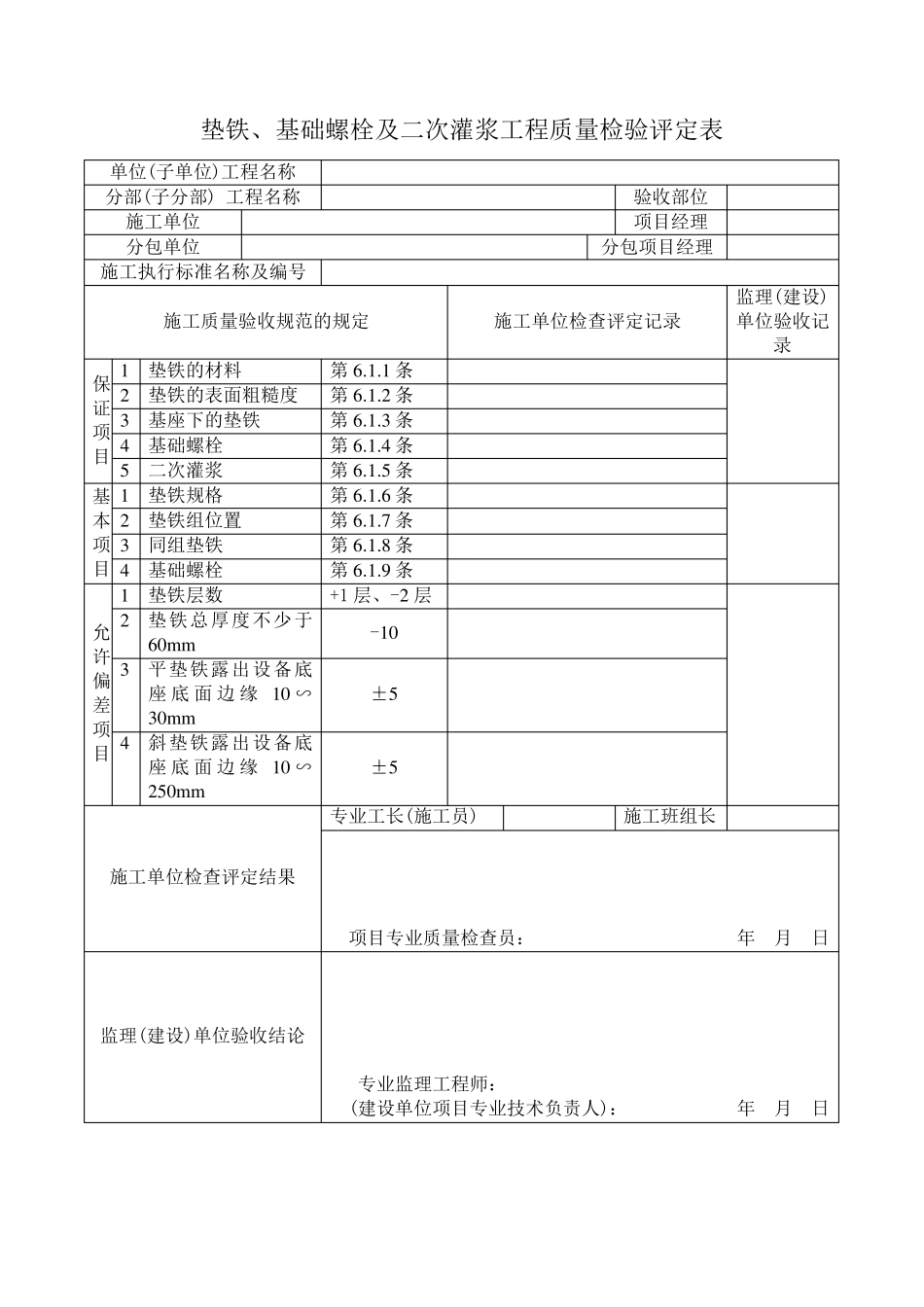

垫铁、基础螺栓及二次灌浆工程质量检验评定表 单位(子单位)工程名称 分部(子分部) 工程名称 验收部位 施工单位 项目经理 分包单位 分包项目经理 施工执行标准名称及编号 施工质量验收规范的规定 施工单位检查评定记录 监理(建设)单位验收记录 保证项目 1 垫铁的材料 第6.1.1 条 2 垫铁的表面粗糙度 第6.1.2 条 3 基座下的垫铁 第6.1.3 条 4 基础螺栓 第6.1.4 条 5 二次灌浆 第6.1.5 条 基本项目 1 垫铁规格 第6.1.6 条 2 垫铁组位置 第6.1.7 条 3 同组垫铁 第6.1.8 条 4 基础螺栓 第6.1.9 条 允许偏差项目 1 垫铁层数 +1 层、-2 层 2 垫铁总厚度不少于60m m -10 3 平垫铁露出设备底座底面边缘10 ∽30m m ±5 4 斜垫铁露出设备底座底面边缘10 ∽250m m ±5 施工单位检查评定结果 专业工长(施工员) 施工班组长 项目专业质量检查员： 年 月 日 监理(建设)单位验收结论 专业监理工程师： (建设单位项目专业技术负责人)： 年 月 日 提升绞车主轴安装工程质量检验评定表 单位(子单位)工程名称 分部(子分部) 工程名称 验收部位 施工单位 项目经理 分包单位 分包项目经理 施工执行标准名称及编号 施工质量验收规范的规定 施工单位检查评定记录 监理(建设)单位验收记录 保证项目 1 主轴轴颈 第7.2.1 条 2 主轴水平度 滚筒直径2m 以上 0.1/1000 滚筒直径2m 以下 0.2/1000 3 轴承座与底座 第7.2.3 条 4 轴瓦与轴承座 第7.2.4 条 允许偏差项目 1 主轴轴心线在水平面内的位置 10/2000L 2 主轴轴心标高(mm) ±50 3 提升中心线的位置(mm) 5 4 主轴轴线与提升中心线的垂直度 0.15/1000 5 轴承座沿主轴方向的水平度 0.1/1000 6 轴承座垂直于主轴方向的水平度 0.15/1000 施工单位检查评定结果 专业工长(施工员) 施工班组长 项目专业质量检查员： 年 月 日 监理(建设)单位验收结论 专业监理工程师： (建设单位项目专业技术负责人)： 年 月 日 提升绞车滚筒组装工程质量检验评定表 单位(子单位)工程名称 分部(子分部) 工程名称 验收部位 施工单位 项目经理 分包单位 分包项目经理 施工执行标准名称及编号 施工质量验收规范的规定 施工单位检查评定 记录 监理(建设)单位验收记录 保 证 项 目 1 组装滚筒 第7.3.1 条 2 对开滚筒和制动盘焊接 第7.3.2 条 3 轮毂组装 第7.3.3 条 4...
