李全利版单片机原理及接口技术课后答案(第五章)

李全利版单片机原理及接口技术课后答案(第五章)_第1页
1/7

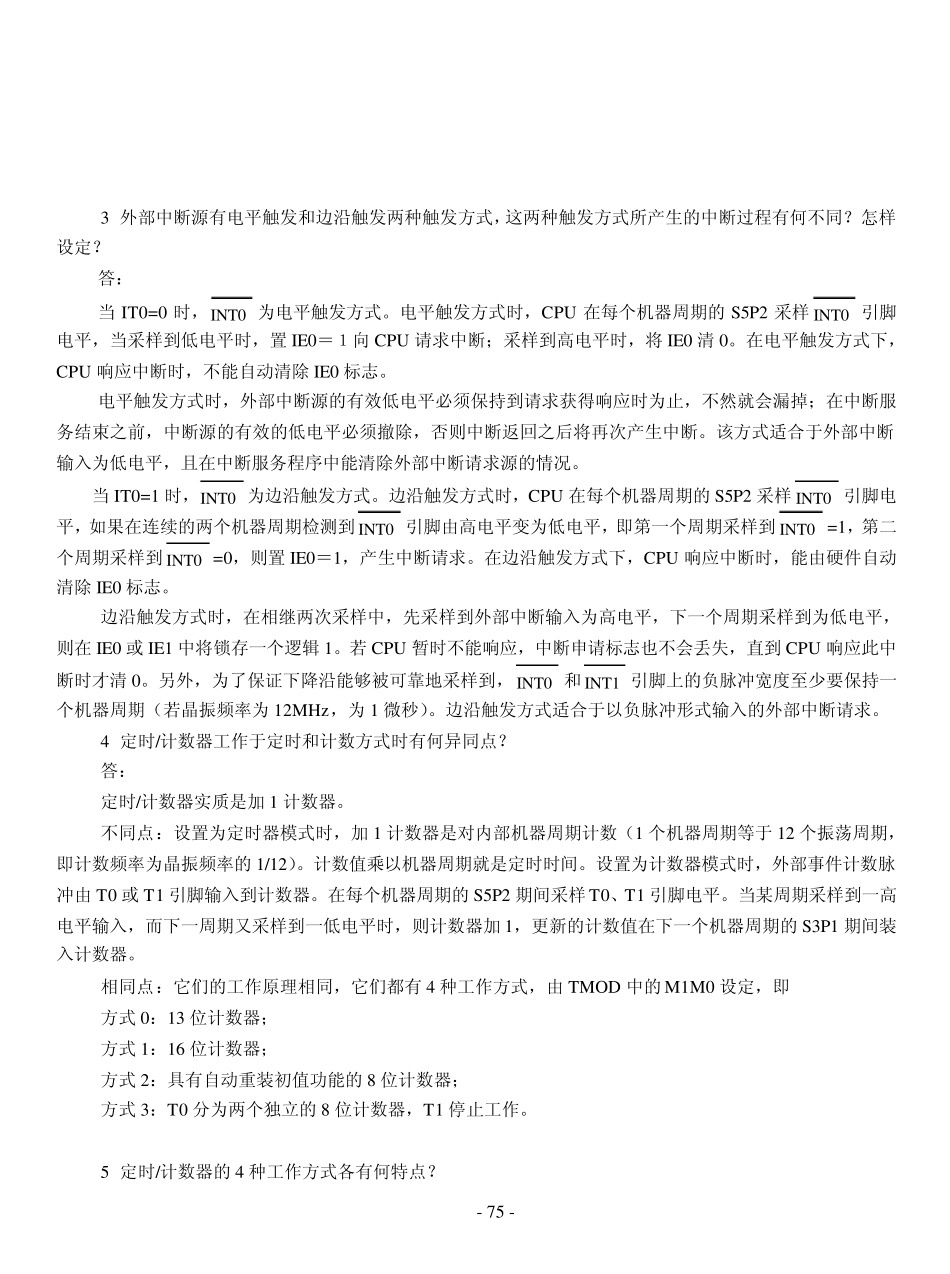

李全利版单片机原理及接口技术课后答案(第五章)_第2页
2/7
李全利版单片机原理及接口技术课后答案(第五章)_第3页
3/7
- 74 - 章5 80C51的中断系统及定时/计数器 1.80C51 有几个中断源?各中断标志是如何产生的?又是如何复位的?CPU 响应各中断时,其中断入口地址是多少? 答:5 个中断源,分别为外中断INT0 和INT1 、T0 和T1 溢出中断、串口中断。 电平方式触发的外中断标志与引脚信号一致;边沿方式触发的外中断响应中断后由硬件自动复位。 T0 和T1,CPU 响应中断时,由硬件自动复位。 RI 和TI,由硬件置位。必须由软件复位。 另外,所有能产生中断的标志位均可由软件置位或复位。 各中断入口地址:INT0 ―0003H,T0—000BH,INT1 —0013H,T1—001BH,RI 和TI—0023H。 2.某系统有三个外部中断源1、2、3,当某一中断源变低电平时便要求 CPU 处理,它们的优先处理次序由高到低为3、2、1,处理程序的入口地址分别为2000H、2100H、2200H。试编写主程序及中断服务程序(转至相应的入口即可)。 答:将 3 个中断信号经电阻线或,接 INT1 。 ORG 0000H LJMP MAIN ORG 00013H LJMP ZDFZ ORG 0040H MAIN:SETB EA SETB EX1 SJMP $ 0RG 0200H ZDFZ:PUSH PSW PUSH ACC JB P1.0,DV0 JB P1.1,DV1 JB P1.2,DV2 INRET:POP ACC POP PSW RETI ORG 2000H DV0:------------ JMP INRET ORG 2100H - 75 - DV1:------------ JMP INRET ORG 2200H DV2:------------ JMP INRET 3.外部中断源有电平触发和边沿触发两种触发方式,这两种触发方式所产生的中断过程有何不同?怎样设定? 答: 当 IT0=0 时,INT0 为电平触发方式。电平触发方式时,CPU 在每个机器周期的 S5P2 采样 INT0 引脚电平,当采样到低电平时,置 IE0=1向 CPU 请求中断;采样到高电平时,将 IE0 清 0。在电平触发方式下,CPU 响应中断时,不能自动清除 IE0 标志。 电平触发方式时,外部中断源的有效低电平必须保持到请求获得响应时为止,不然就会漏掉;在中断服务结束之前,中断源的有效的低电平必须撤除,否则中断返回之后将再次产生中断。该方式适合于外部中断输入为低电平,且在中断服务程序中能清除外部中断请求源的情况。 当 IT0=1 时,INT0 为边沿触发方式。边沿触发方式时,CPU 在每个机器周期的 S5P2 采样 INT0 引脚电平,如果在连续的两个机器周期检测到 INT0 引脚由高电平变为低电平,即第一个周期采样到 INT0 =1,第二个周期采样到 INT0 =0,则置 IE0=1,产生中断请求。在边沿触...
