李冰路玻镁夹芯板施工方案

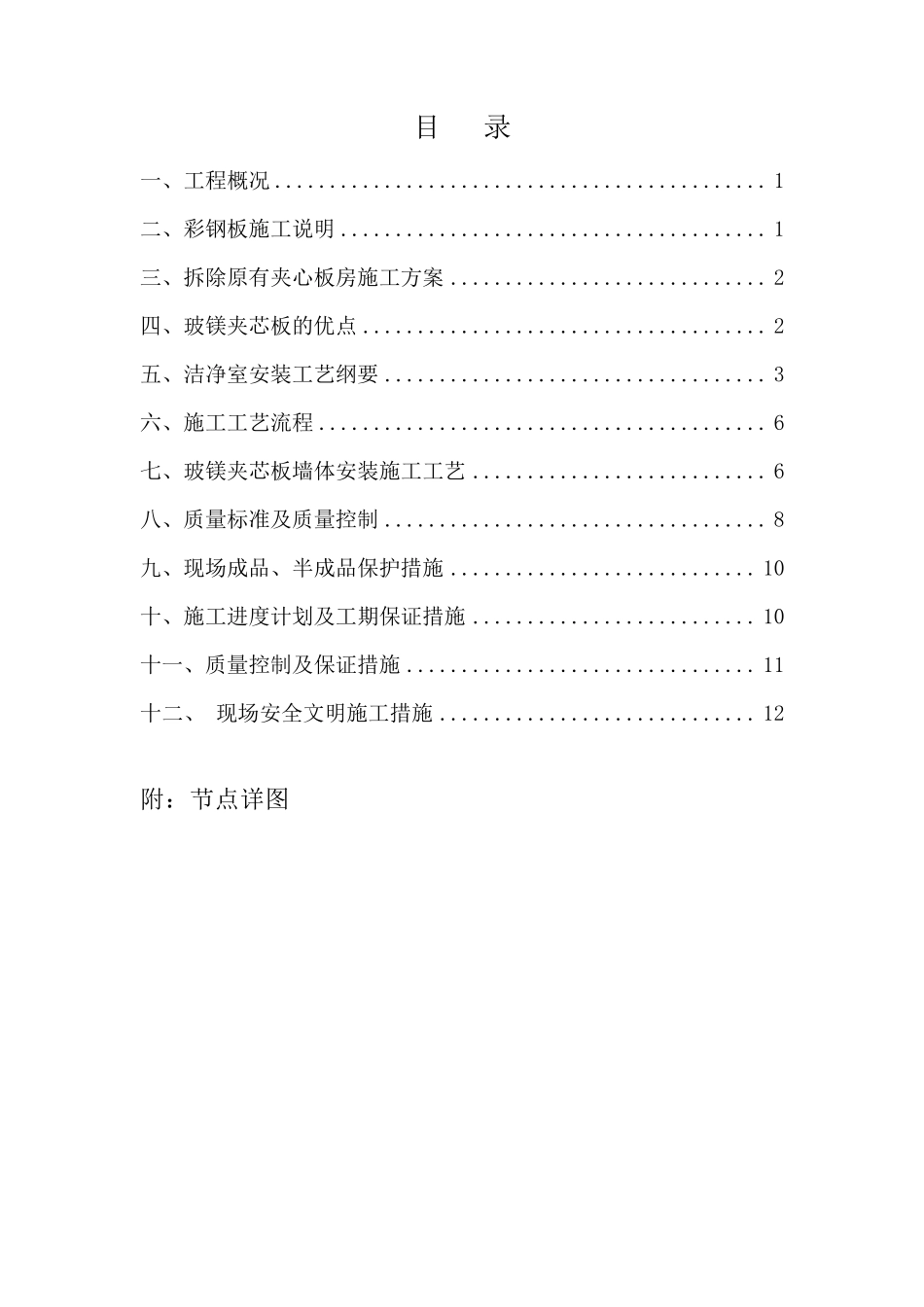

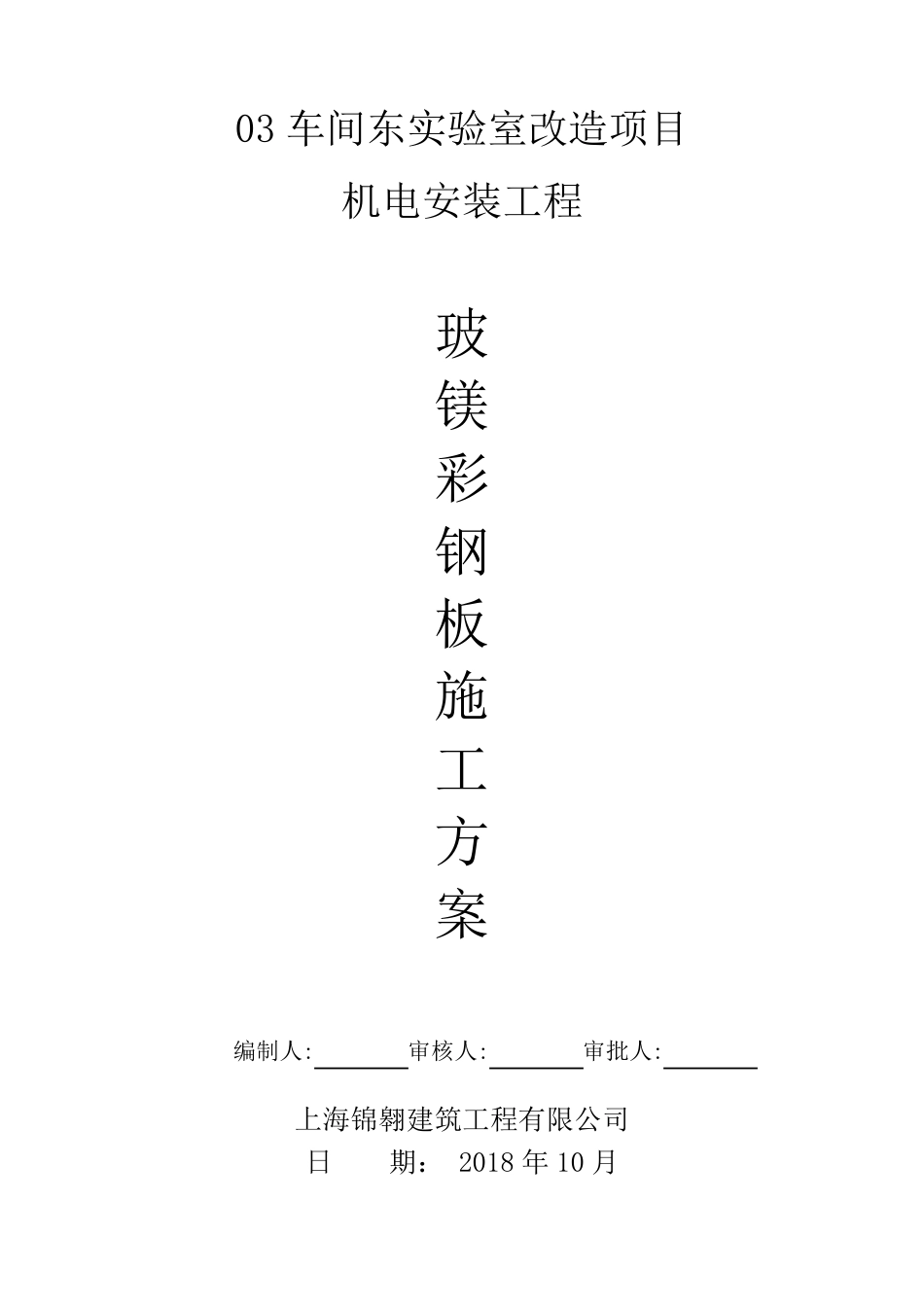

03 车间东实验室改造项目 机电安装工程 玻 镁 彩 钢 板 施 工 方 案 编制人: 审核人: 审批人: 上海锦翱建筑工程有限公司 日 期： 2018 年 10 月 目 录 一、工程概况 ............................................. 1 二、彩钢板施工说明 ....................................... 1 三、拆除原有夹心板房施工方案 ............................. 2 四、玻镁夹芯板的优点 ..................................... 2 五、洁净室安装工艺纲要 ................................... 3 六、施工工艺流程 ......................................... 6 七、玻镁夹芯板墙体安装施工工艺 ........................... 6 八、质量标准及质量控制 ................................... 8 九、现场成品、半成品保护措施 ............................ 10 十、施工进度计划及工期保证措施 .......................... 10 十一、质量控制及保证措施 ................................ 11 十二、 现场安全文明施工措施 ............................. 12 附：节点详图 1 玻镁彩钢板施工方案 一、工程概况 项目名称：03 车间东实验室改造项目机电安装工程 建设单位：上海百迈博制药有限公司 设计单位：山东省医药工业设计院 监理单位：上海市工程设备监理有限公司 施工单位：上海锦翱建筑工程有限公司 项目概况：本项目位于浦东新区张江高科技园区李冰路 301 号，建筑面积:6538m ㎡；建筑类别及耐火等级 : 原建筑为丙类车间，改造后建筑生产的火灾危险性类别为丙类，耐火等级为二级。本工程无地下室；框架结构（本工程为已有建筑改造项目）改造部分：一层、二层8 至 16 轴、A 至 E 轴，主要包括建筑装饰施工、给排水施工、暖通空调工程、管道及设备施工。 二、彩钢板施工说明 1、彩钢板采用灰白色调，隔墙采用50 厚玻镁夹心彩钢板。吊顶采用50 厚玻镁夹心彩钢板。疏散走道吊顶均为耐火极限不低于 1.0h 的不燃烧体，各房间之间的隔墙均为耐火极限不低于 0.5h 的不燃烧体。 为符合GMP 要求，彩钢板之间不能外露 铝 合金 压 条 。 2、彩钢板门 应 光 洁 密 封 ，用铝 合金 包边 ，无外露 线 条 ，由 净 化 专 业厂 家 定 制。 3、洁 净 区彩钢板的墙与 墙、墙与 顶之间的阴 角 应 用圆 弧 型 铝 合金 压条 （配 套 成 品 ...
