材料力学练习VIP专享

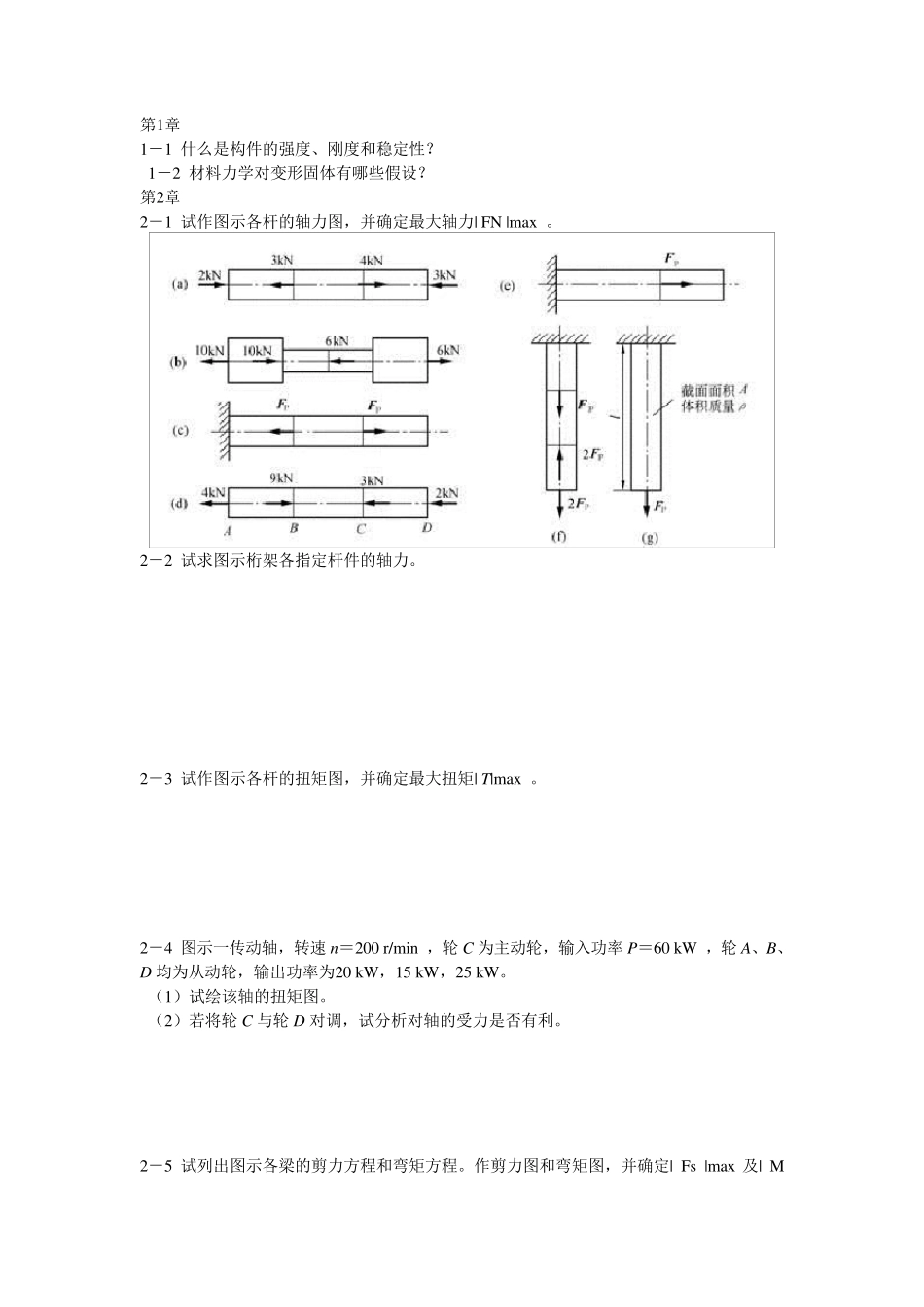

第1章 1－1 什么是构件的强度、刚度和稳定性？ 1－2 材料力学对变形固体有哪些假设？ 第2章 2－1 试作图示各杆的轴力图，并确定最大轴力| FN |max 。 2－2 试求图示桁架各指定杆件的轴力。 2－3 试作图示各杆的扭矩图，并确定最大扭矩| T|max 。 2－4 图示一传动轴，转速 n＝200 r/min ，轮 C 为主动轮，输入功率 P＝60 kW ，轮 A、B、D 均为从动轮，输出功率为20 kW，15 kW，25 kW。 （1）试绘该轴的扭矩图。 （2）若将轮 C 与轮 D 对调，试分析对轴的受力是否有利。 2－5 试列出图示各梁的剪力方程和弯矩方程。作剪力图和弯矩图，并确定| Fs |max 及| M |max 值。 2－6 试用简易法作图示各梁的剪力图和弯矩图，并确定| Fs |max 及| M |max 值，并用微分关系对图形进行校核。 2－7 图示起重机横梁 AB 承受的最大吊重 FP＝12kN，试绘出横梁 AB 的内力图。 2－8 图示处于水平位置的操纵手柄，在自由端 C 处受到一铅垂向下的集中力 Fp 作用。试画出 AB 段的内力图。 第3章 3－1图示圆截面阶梯杆，承受轴向荷载F1＝50kN 与F2的作用，AB 与BC 段的直径分别为d1＝20m m 与d2＝30m m ，如欲使AB 与BC 段横截面上的正应力相同，试求荷载F2之值。 3－2变截面直杆如图所示。已知 A1＝8cm 2，A2＝4cm 2，E＝200GPa 。求杆的总伸长量。 3－3 在图示结构中，AB 为刚性杆，CD 为钢斜拉杆。已知 FP1＝5kN ，FP2＝10kN ，l＝1m ，杆CD 的截面积 A＝100m m 2 ，钢的弹性模量 E＝200GPa 。试求杆CD 的轴向变形和刚性杆AB 在端点 B 的铅垂位移。 3－4 一木柱受力如图所示。柱的横截面为边长200m m 的正方形，材料可认为符合胡克定律，其弹性模量 E＝10GPa。如不计柱的自重，试求： （1）作轴力图； （2）各段柱横截面上的应力； （3）各段柱的纵向线应变； （4）柱的总变形。 3－5 图示的杆系结构中杆1、2为木制，杆3、4为钢制。已知各杆的横截面面积和许用应力如下：杆1、2为 A1＝A2＝4000 mm2 ，[s ]w ＝20 MPa ，杆3、4为 A1＝A2＝4000 mm2 ，[s ]s ＝120 MPa 。试求许可荷载[Fp]值。 3－6 图示桁架，AB 为圆截面钢杆，AC 为正方形截面木杆，在节点 A 处受铅直方向的载荷F 作用，试由强度条件确定钢杆的直径 d 和木杆截面的边宽 b。已知：F＝50 kN，钢的许用应力[σ ]钢＝160MPa，木材的许用应力[σ ]木＝10MPa。...
