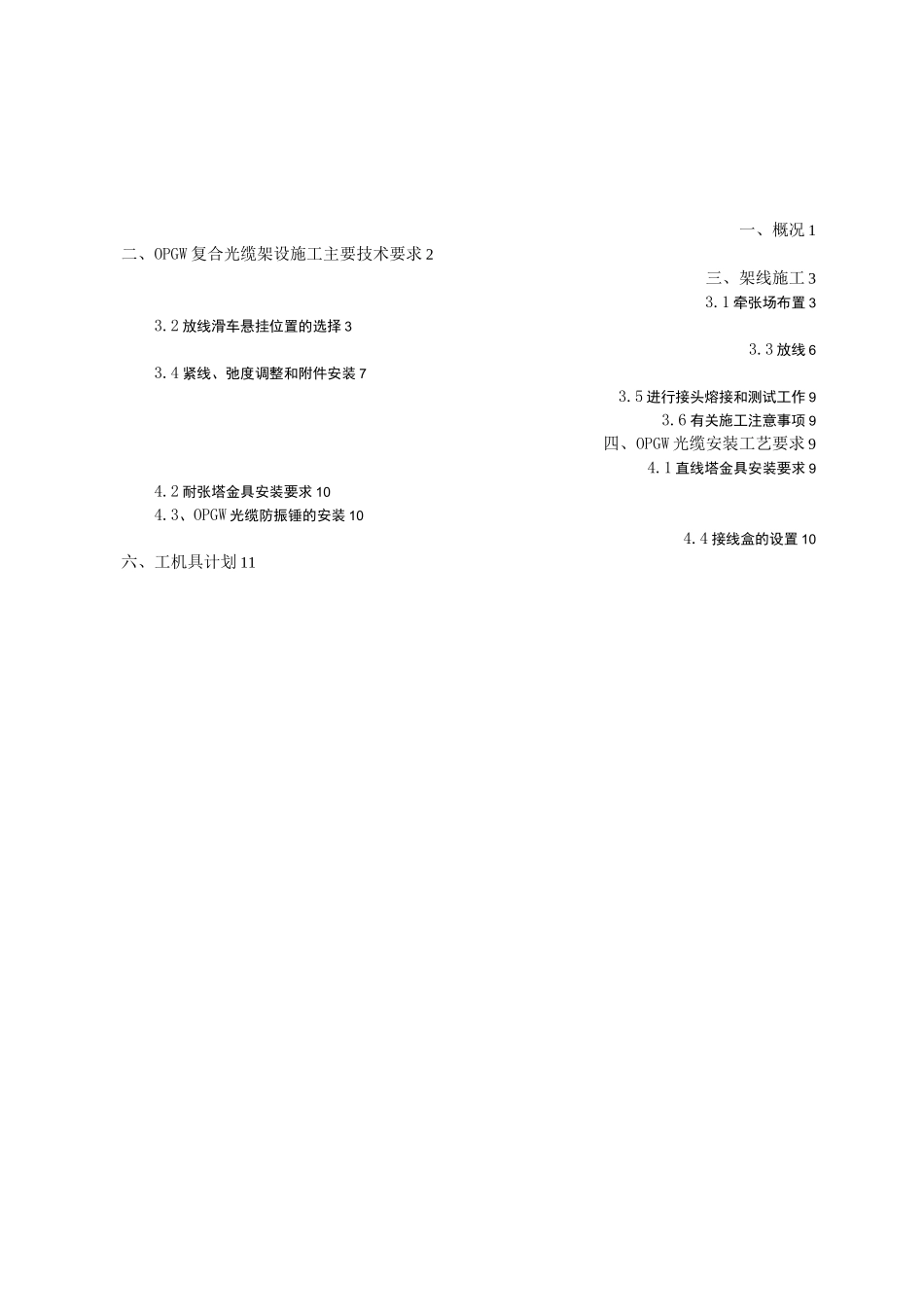

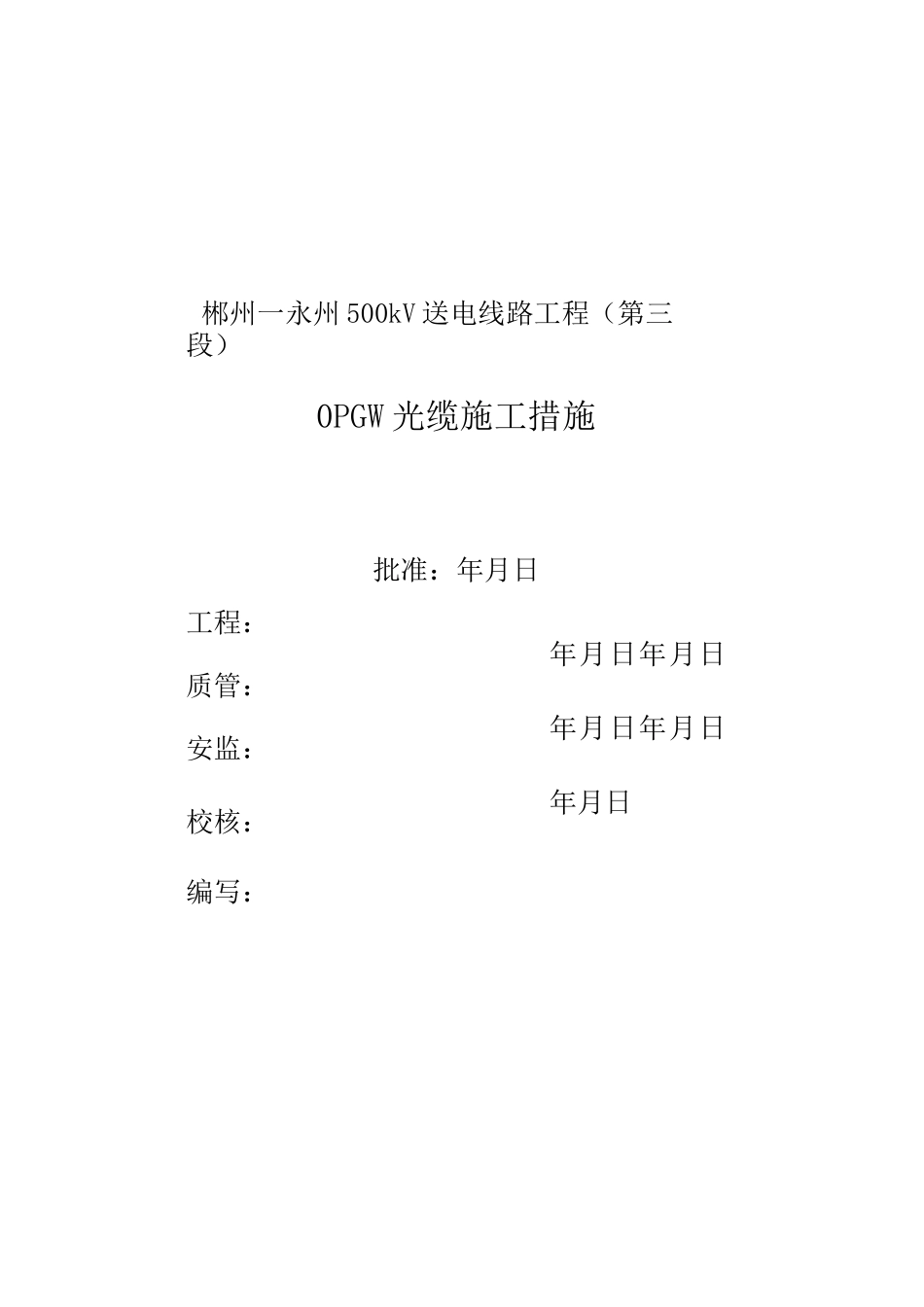

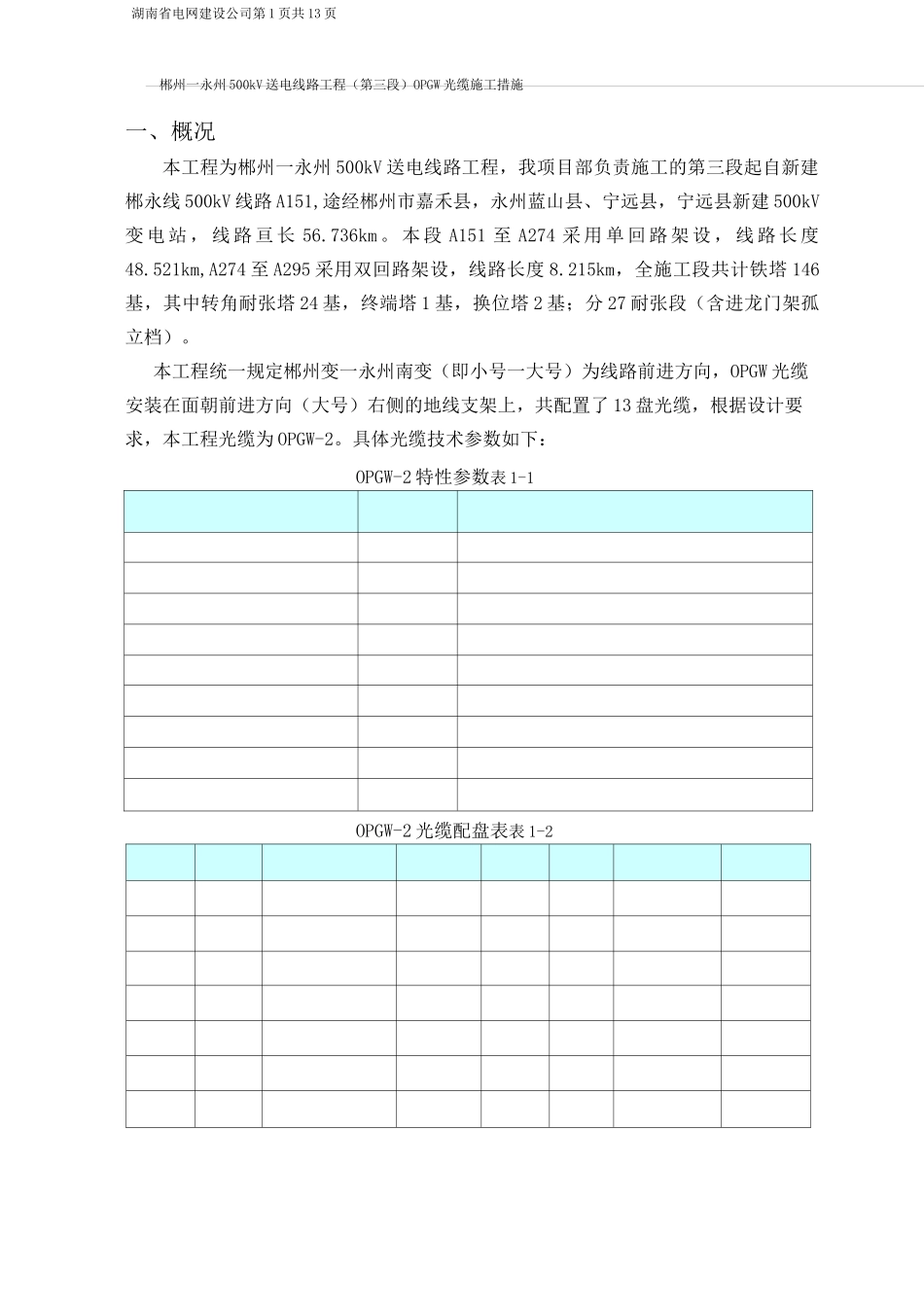

郴州一永州 500kV 送电线路工程(第三段)0PGW 光缆施工措施批准:年月日工程:质管:安监:校核:编写:年月日年月日年月日年月日年月日一、概况 1二、OPGW 复合光缆架设施工主要技术要求 2三、架线施工 33.1 牵张场布置 33.2 放线滑车悬挂位置的选择 33.3 放线 63.4 紧线、弛度调整和附件安装 73.5 进行接头熔接和测试工作 93.6 有关施工注意事项 9四、OPGW 光缆安装工艺要求 94.1 直线塔金具安装要求 94.2 耐张塔金具安装要求 104.3、OPGW 光缆防振锤的安装 104.4 接线盒的设置 10六、工机具计划 11郴州一永州 500kV 送电线路工程(第三段)OPGW 光缆施工措施湖南省电网建设公司第 1 页共 13 页一、概况本工程为郴州一永州 500kV 送电线路工程,我项目部负责施工的第三段起自新建郴永线 500kV 线路 A151,途经郴州市嘉禾县,永州蓝山县、宁远县,宁远县新建 500kV变 电 站 , 线 路 亘 长 56.736km 。 本 段 A151 至 A274 采 用 单 回 路 架 设 , 线 路 长 度48.521km,A274 至 A295 采用双回路架设,线路长度 8.215km,全施工段共计铁塔 146基,其中转角耐张塔 24 基,终端塔 1 基,换位塔 2 基;分 27 耐张段(含进龙门架孤立档)。本工程统一规定郴州变一永州南变(即小号一大号)为线路前进方向,OPGW 光缆安装在面朝前进方向(大号)右侧的地线支架上,共配置了 13 盘光缆,根据设计要求,本工程光缆为 OPGW-2。具体光缆技术参数如下:OPGW-2 特性参数表 1-1OPGW-2 光缆配盘表表 1-2郴州一永州 500kV 送电线路工程(第三段)OPGW 光缆施工措施湖南省电网建设公司第 2 页共 12 页郴州一永州 500kV 送电线路工程(第三段)OPGW 光缆施工措施湖南省电网建设公司第 3 页共 12 页./■郴州一永州 500k V 送电线路工程(第三段) 0PGW 光缆施工措施湖南省电网建设公司第 4 页共 12 页郴州一永州 500kV 送电线路工程(第三段)OPGW 光缆施工措施湖南省电网建设公司第 5 页共 13 页郴州一永州 500kV 送电线路工程(第三段)OPGW 光缆施工措施湖南省电网建设公司第 6 页共 12 页郴州一永州 500kV 送电线路工程(第三段)OPGW 光缆施工措施湖南省电网建设公司第 7 页共 12 页3.4 紧线、弛度调整和附件安装光缆展放完成后,调整光缆两端引下线尾的需要长度(需要长度二塔全高+15m)后(多余部分可用厂家提供...
