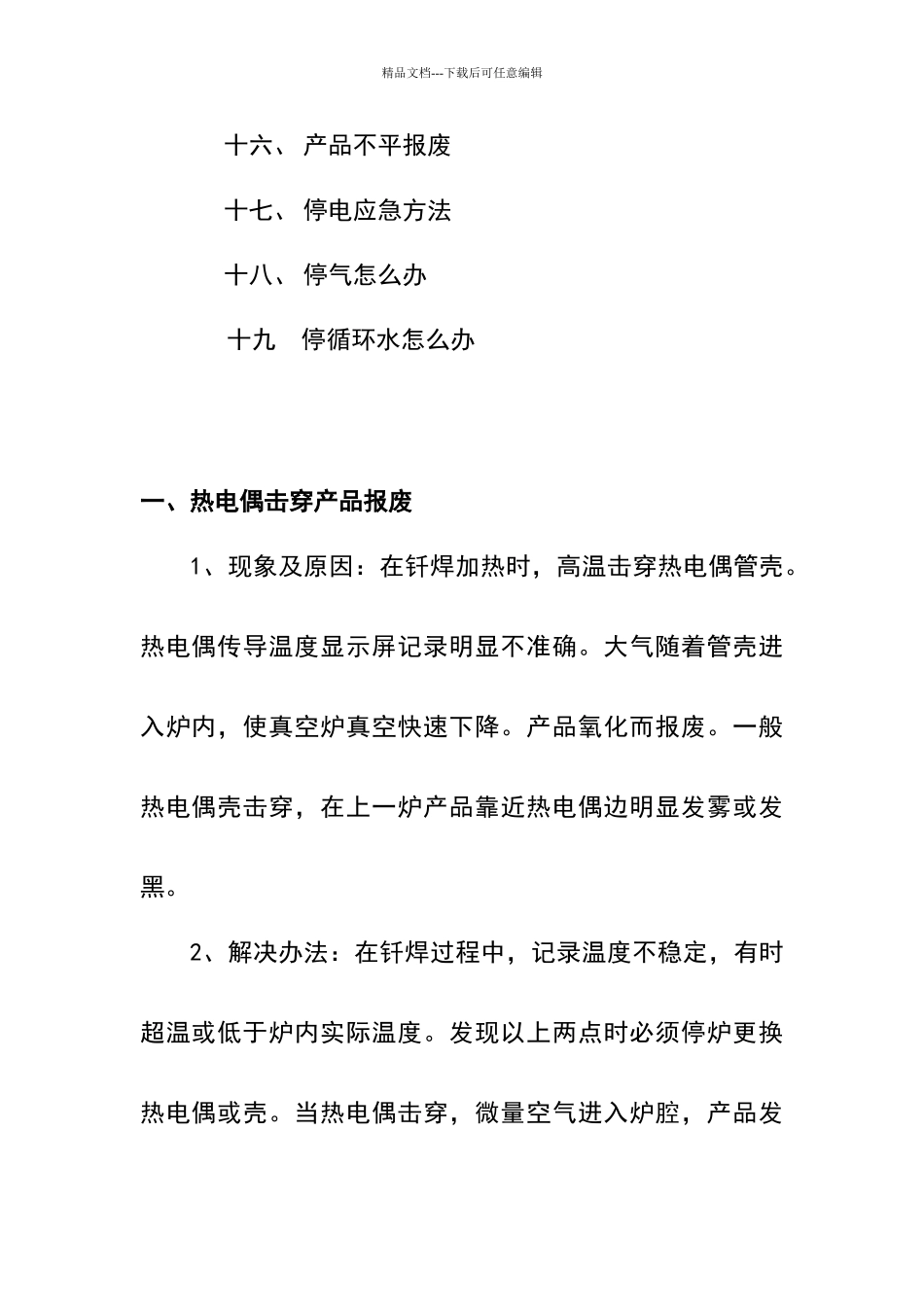

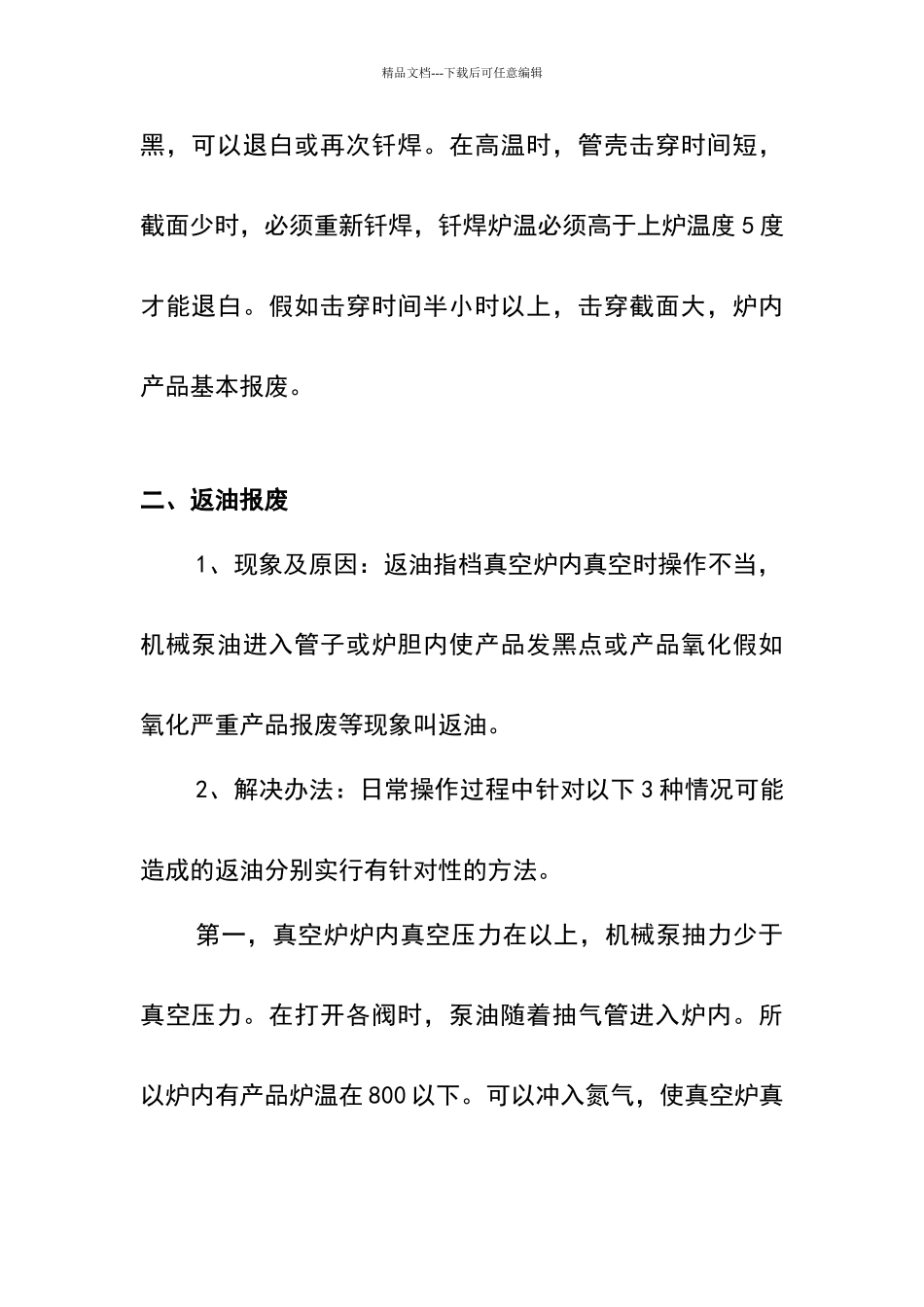

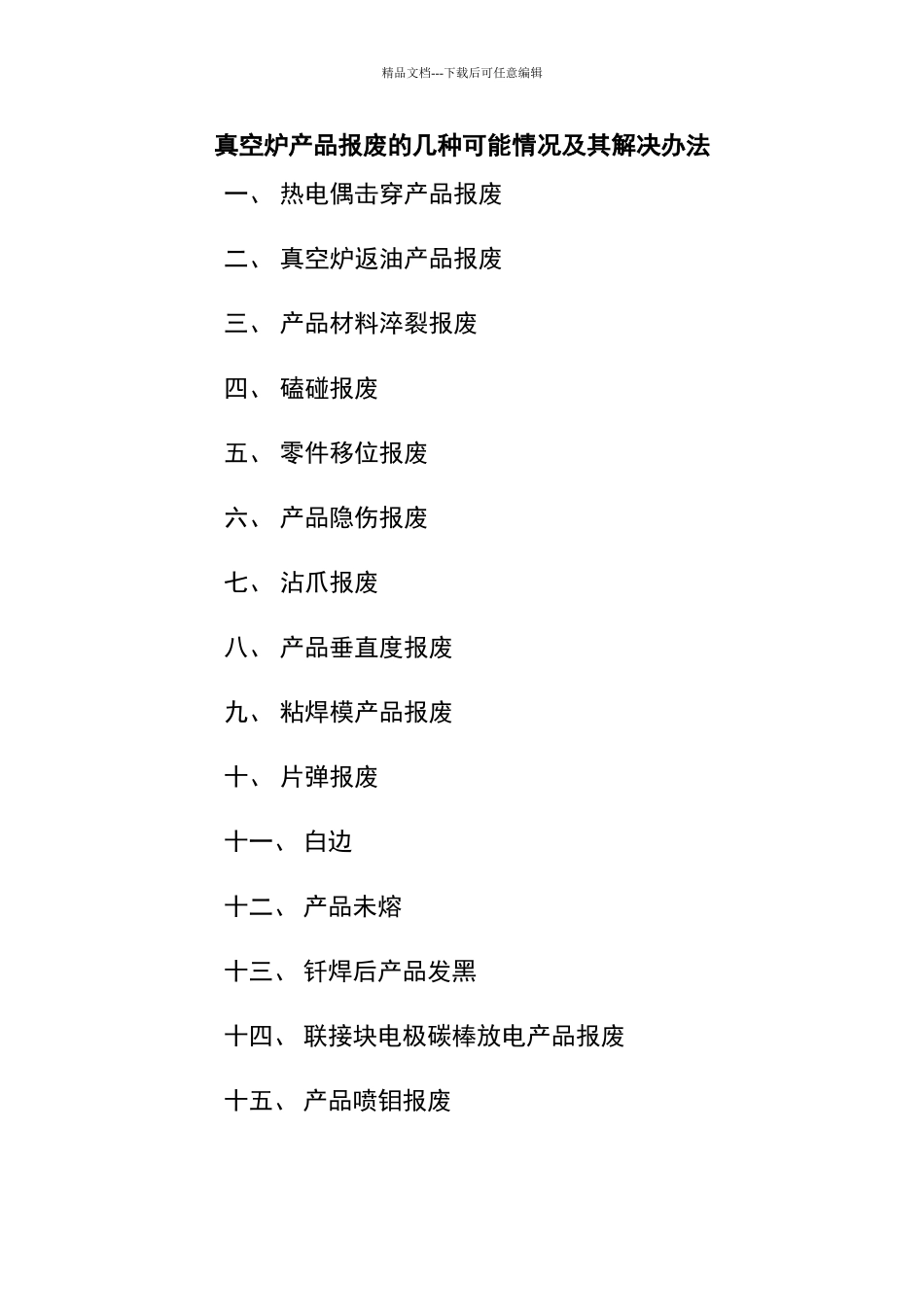

精品文档---下载后可任意编辑真空炉产品报废的几种可能情况及其解决办法一、 热电偶击穿产品报废二、 真空炉返油产品报废三、 产品材料淬裂报废四、 磕碰报废五、 零件移位报废六、 产品隐伤报废七、 沾爪报废八、 产品垂直度报废 九、 粘焊模产品报废十、 片弹报废 十一、 白边 十二、 产品未熔十三、 钎焊后产品发黑十四、 联接块电极碳棒放电产品报废十五、 产品喷钼报废精品文档---下载后可任意编辑十六、 产品不平报废十七、 停电应急方法十八、 停气怎么办 十九 停循环水怎么办一、热电偶击穿产品报废1、现象及原因：在钎焊加热时，高温击穿热电偶管壳。热电偶传导温度显示屏记录明显不准确。大气随着管壳进入炉内，使真空炉真空快速下降。产品氧化而报废。一般热电偶壳击穿，在上一炉产品靠近热电偶边明显发雾或发黑。2、解决办法：在钎焊过程中，记录温度不稳定，有时超温或低于炉内实际温度。发现以上两点时必须停炉更换热电偶或壳。当热电偶击穿，微量空气进入炉腔，产品发精品文档---下载后可任意编辑黑，可以退白或再次钎焊。在高温时，管壳击穿时间短，截面少时，必须重新钎焊，钎焊炉温必须高于上炉温度 5 度才能退白。假如击穿时间半小时以上，击穿截面大，炉内产品基本报废。二、返油报废1、现象及原因：返油指档真空炉内真空时操作不当，机械泵油进入管子或炉胆内使产品发黑点或产品氧化假如氧化严重产品报废等现象叫返油。2、解决办法：日常操作过程中针对以下 3 种情况可能造成的返油分别实行有针对性的方法。第一，真空炉炉内真空压力在以上，机械泵抽力少于真空压力。在打开各阀时，泵油随着抽气管进入炉内。所以炉内有产品炉温在 800 以下。可以冲入氮气，使真空炉真精品文档---下载后可任意编辑空压力少于 2 以下后启动机械泵打开各阀抽气，按规定顺序操作。第二，炉内产品温度高于工艺强冷高温时，真空炉重新启动。必须把分压打开使炉内压力在时，可以同时开启 2只机械泵使机械泵平稳运转 3 分钟后，打开各阀抽气。按规定顺序操作。第三，在产品出炉或空炉开炉门时，检查炉内压力是否于大气平衡。不管是正压充气或负压充气应该打开放气阀后使炉内压力于大气平衡。再关闭放气阀，可以启动机械泵打开各阀，打开锁紧圈。返油有二种情况：（1）高温前返油，根据返油量多少，产品出炉后凸台比平常少，外表颜色同正常产品一样，但产品做静压在 5p 左右就起鼓报废。所以操作者特别注意。（2...
