移动通信基站外电引入规范及指导意见VIP专享

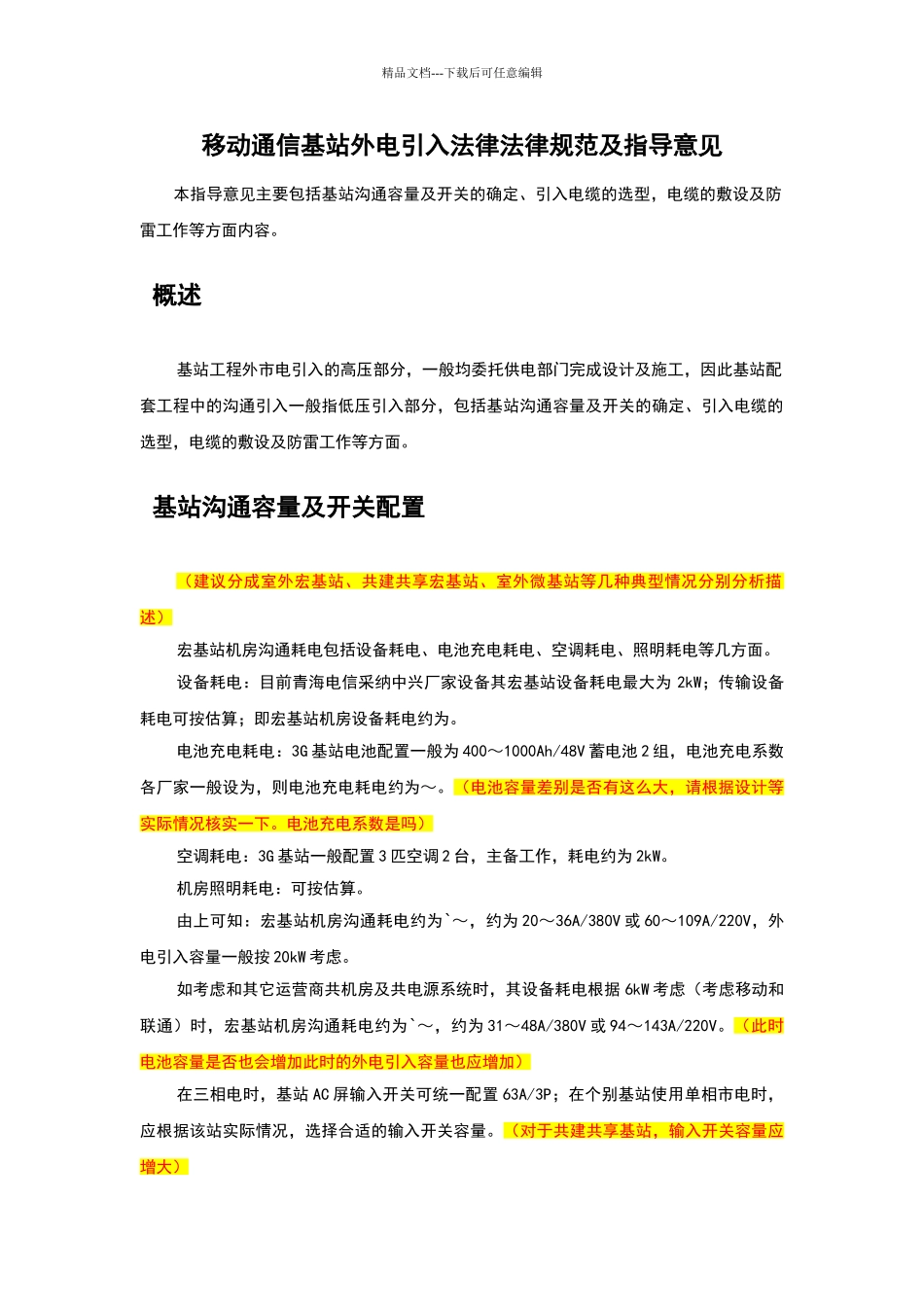

精品文档---下载后可任意编辑移动通信基站外电引入法律法律规范及施工指导意见青海省电信有限公司广东省电信规划设计院有限公司（联合编制）2024 年 6 月精品文档---下载后可任意编辑目录 概述.....................................................................1 基站沟通容量及开关配置...................................................1 引入电缆线径选择.........................................................1 电力电缆引入方式和防雷要求...............................................3 电缆埋设要求.............................................................5精品文档---下载后可任意编辑移动通信基站外电引入法律法律规范及指导意见本指导意见主要包括基站沟通容量及开关的确定、引入电缆的选型，电缆的敷设及防雷工作等方面内容。 概述基站工程外市电引入的高压部分，一般均委托供电部门完成设计及施工，因此基站配套工程中的沟通引入一般指低压引入部分，包括基站沟通容量及开关的确定、引入电缆的选型，电缆的敷设及防雷工作等方面。 基站沟通容量及开关配置（建议分成室外宏基站、共建共享宏基站、室外微基站等几种典型情况分别分析描述）宏基站机房沟通耗电包括设备耗电、电池充电耗电、空调耗电、照明耗电等几方面。设备耗电：目前青海电信采纳中兴厂家设备其宏基站设备耗电最大为 2kW；传输设备耗电可按估算；即宏基站机房设备耗电约为。电池充电耗电：3G 基站电池配置一般为 400～1000Ah/48V 蓄电池 2 组，电池充电系数各厂家一般设为，则电池充电耗电约为～。（电池容量差别是否有这么大，请根据设计等实际情况核实一下。电池充电系数是吗）空调耗电：3G 基站一般配置 3 匹空调 2 台，主备工作，耗电约为 2kW。机房照明耗电：可按估算。由上可知：宏基站机房沟通耗电约为`～，约为 20～36A/380V 或 60～109A/220V，外电引入容量一般按 20kW 考虑。如考虑和其它运营商共机房及共电源系统时，其设备耗电根据 6kW 考虑（考虑移动和联通）时，宏基站机房沟通耗电约为`～，约为 31～48A/380V 或 94～143A/220V。（此时电池容量是否也会增加此时的外电引入容量也应增加）在三相电时，基站 AC 屏输入开关可统一配置 63A/3P；在个别基站使用单相市电时，应根据该站实际情况，选择合适的输入开关容量。（对于共建共享基站，输入开关容量应增大）精品文档---下载后可任意编辑室...
