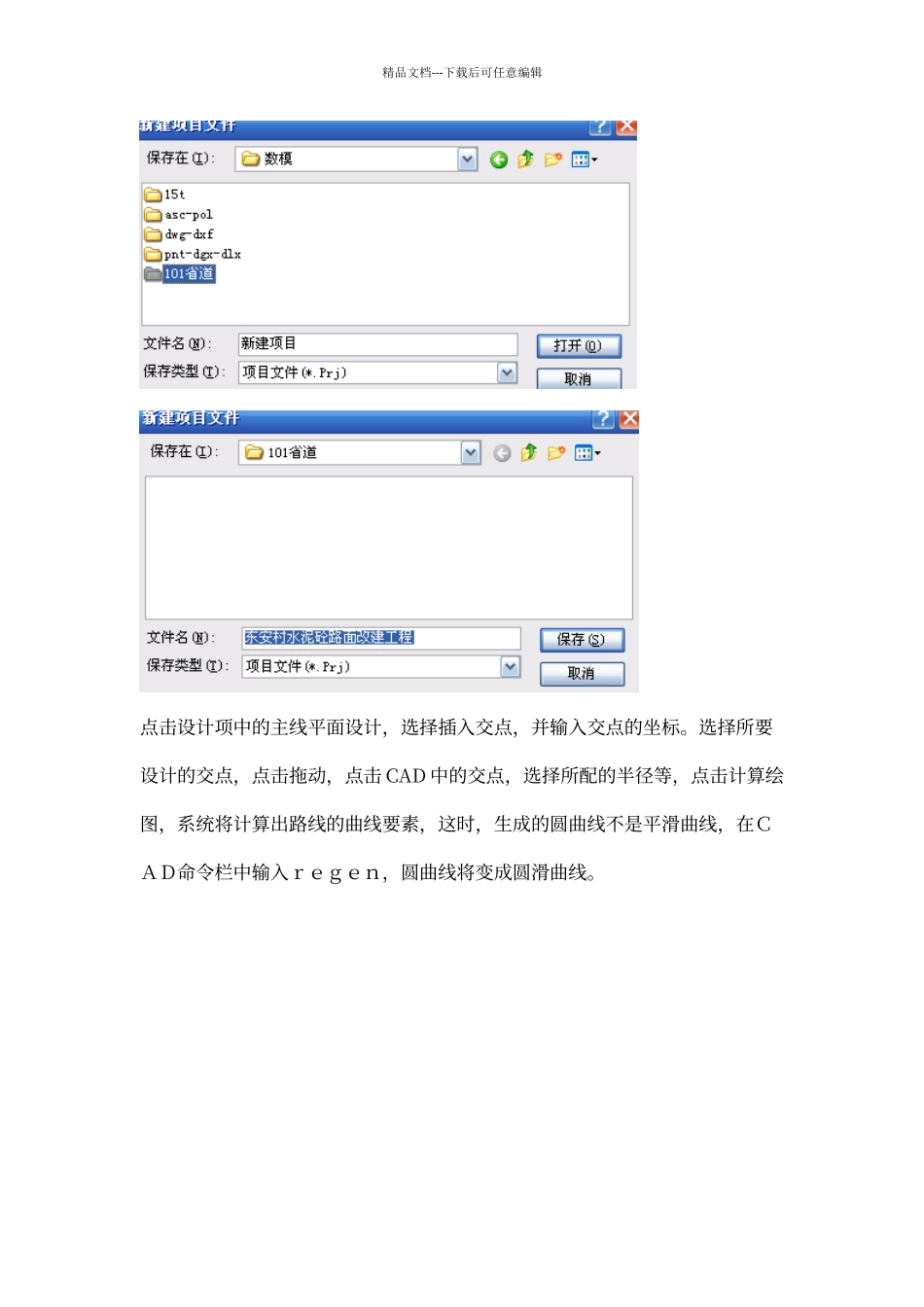

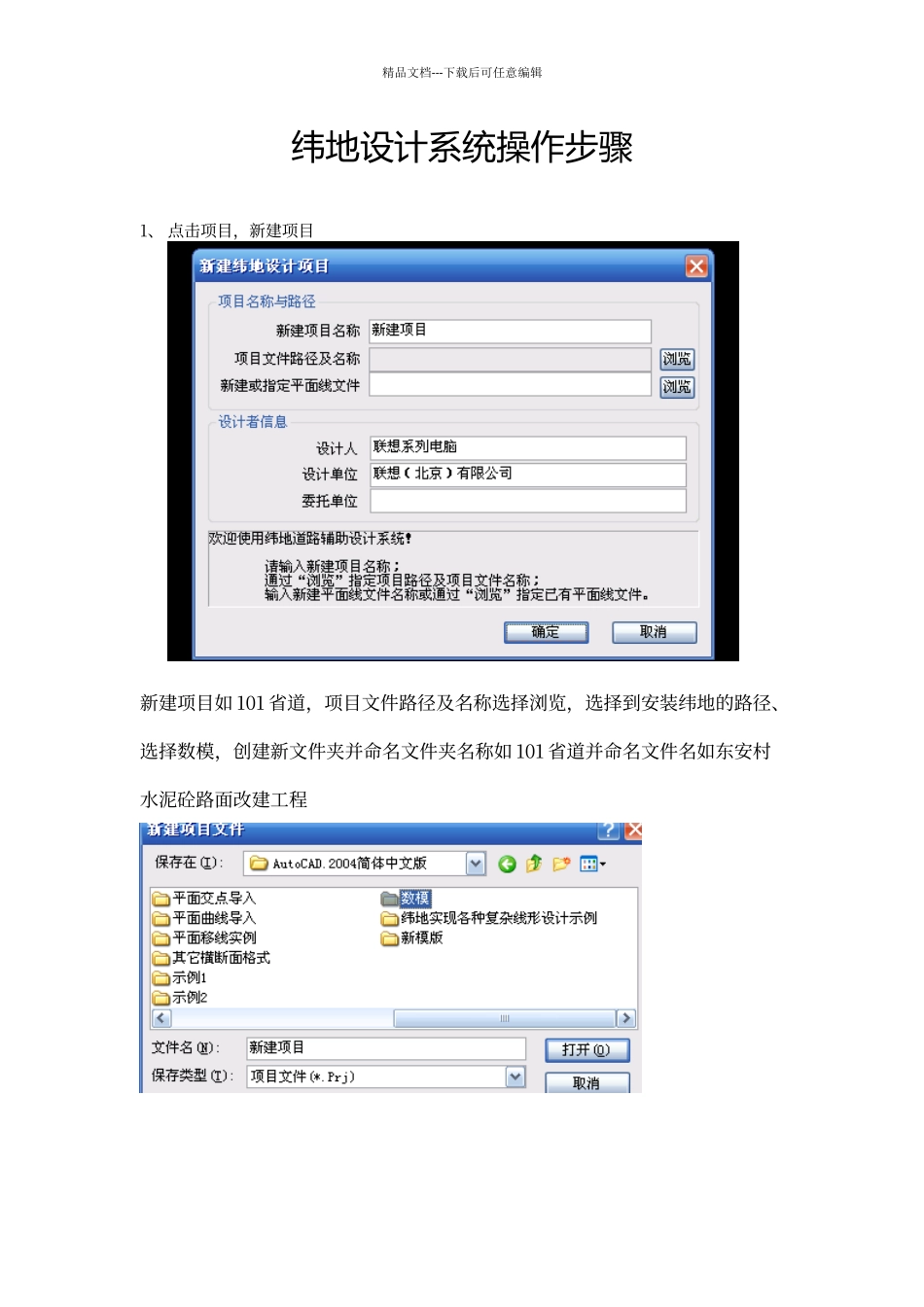

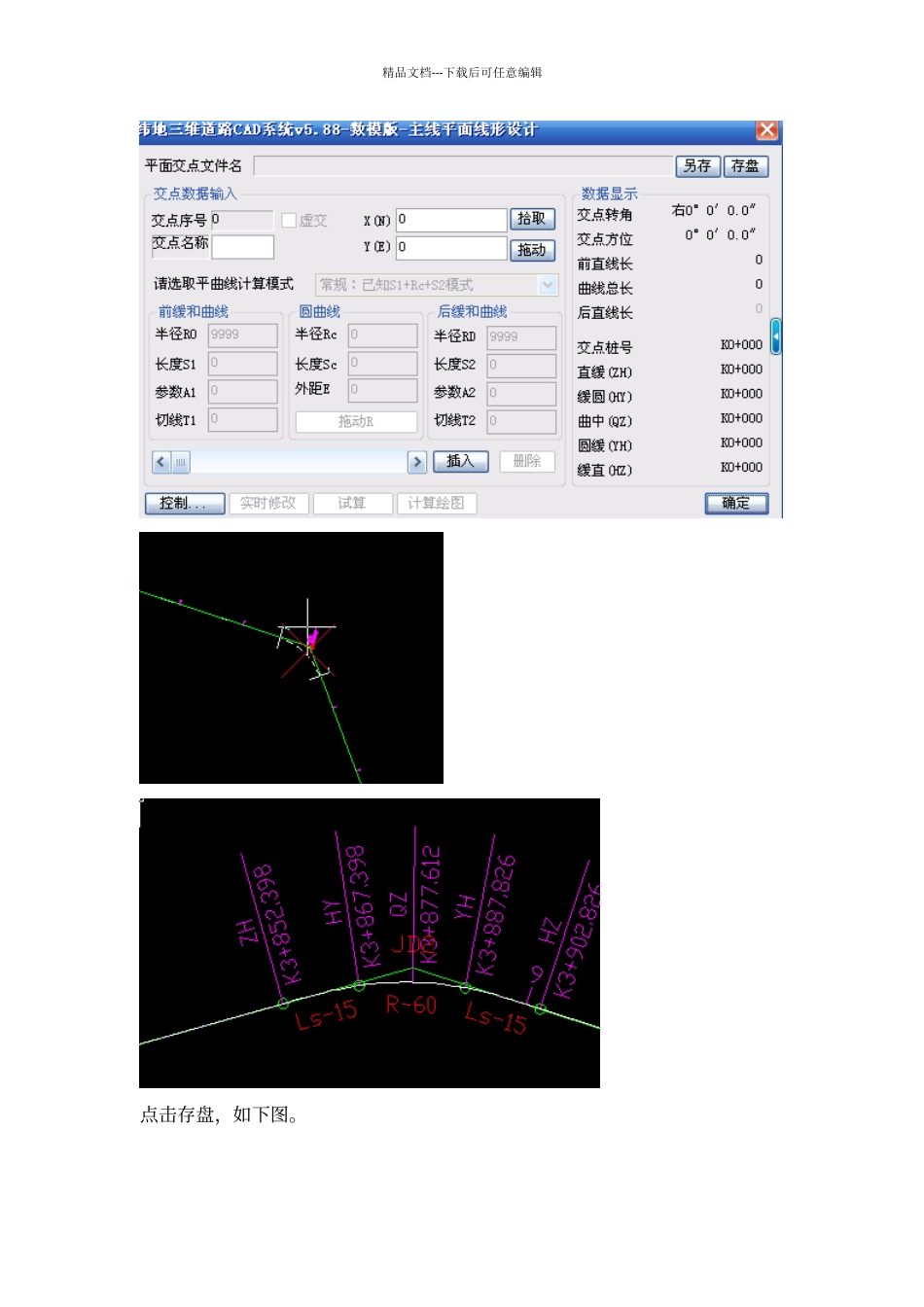

精品文档---下载后可任意编辑纬地设计系统操作步骤1、 点击项目，新建项目新建项目如 101 省道，项目文件路径及名称选择浏览，选择到安装纬地的路径、选择数模，创建新文件夹并命名文件夹名称如 101 省道并命名文件名如东安村水泥砼路面改建工程精品文档---下载后可任意编辑点击设计项中的主线平面设计，选择插入交点，并输入交点的坐标。选择所要设计的交点，点击拖动，点击 CAD 中的交点，选择所配的半径等，点击计算绘图，系统将计算出路线的曲线要素，这时，生成的圆曲线不是平滑曲线，在ＣＡＤ命令栏中输入ｒｅｇｅｎ，圆曲线将变成圆滑曲线。精品文档---下载后可任意编辑点击存盘，如下图。精品文档---下载后可任意编辑假如设计桩号的起点桩号不是 K0+000，则点击控制，进行更改，如下图：点击项目菜单中的项目管理器，如下图，说明已有平面交点文件精品文档---下载后可任意编辑点击绘图菜单栏中的平面自动分图，如下图，设置每页的长度，等项。。点击开始出图，如下图：精品文档---下载后可任意编辑点击项目菜单栏中的设计向导，设置好路的超高、加宽，路基布置形式等。精品文档---下载后可任意编辑精品文档---下载后可任意编辑精品文档---下载后可任意编辑精品文档---下载后可任意编辑点击自动计算超高加宽，如下图:精品文档---下载后可任意编辑 点击完成，如下图：点击数据菜单栏中的纵断数据输入，精品文档---下载后可任意编辑点击项目菜单栏中的项目管理器，是否有纵断面的设计文件点击数据菜单栏中的横断面数据输入，选择按纵断面地面线文件提示桩号，如下图：精品文档---下载后可任意编辑按提示的桩号输入横断面数据：10、点击设计菜单栏中的纵断面设计，点击设计显示，如下图：假如你设计的起点桩号的坐标比较大的话，CAD 的图纸中可能一下子看不到，那么请点击CAD 的缩放按纽，点击右键，选择菜单栏中的缩放范围，才能看到纵断面的图。精品文档---下载后可任意编辑11、点击选点，选择起点桩号，点击插入下一个变坡点，直至选点完成，如下图：12、再点击设计菜单栏中的纵断面设计，点击实时修改，选择变坡点，在 CAD的命令栏中输入 R，输入回车，设计竖曲线的半径，如下图：精品文档---下载后可任意编辑13、如还想修改竖曲线半径，则打开纵断面设计栏中的竖曲线，选择半径，修改设计的半径，点击计算。14、点击存盘，千万别忘了这一步，很重要。如下图：精品文档---下载后可任意编辑15、点击设计菜单栏中的纵断面绘图，...
