结构实体检验施工方案

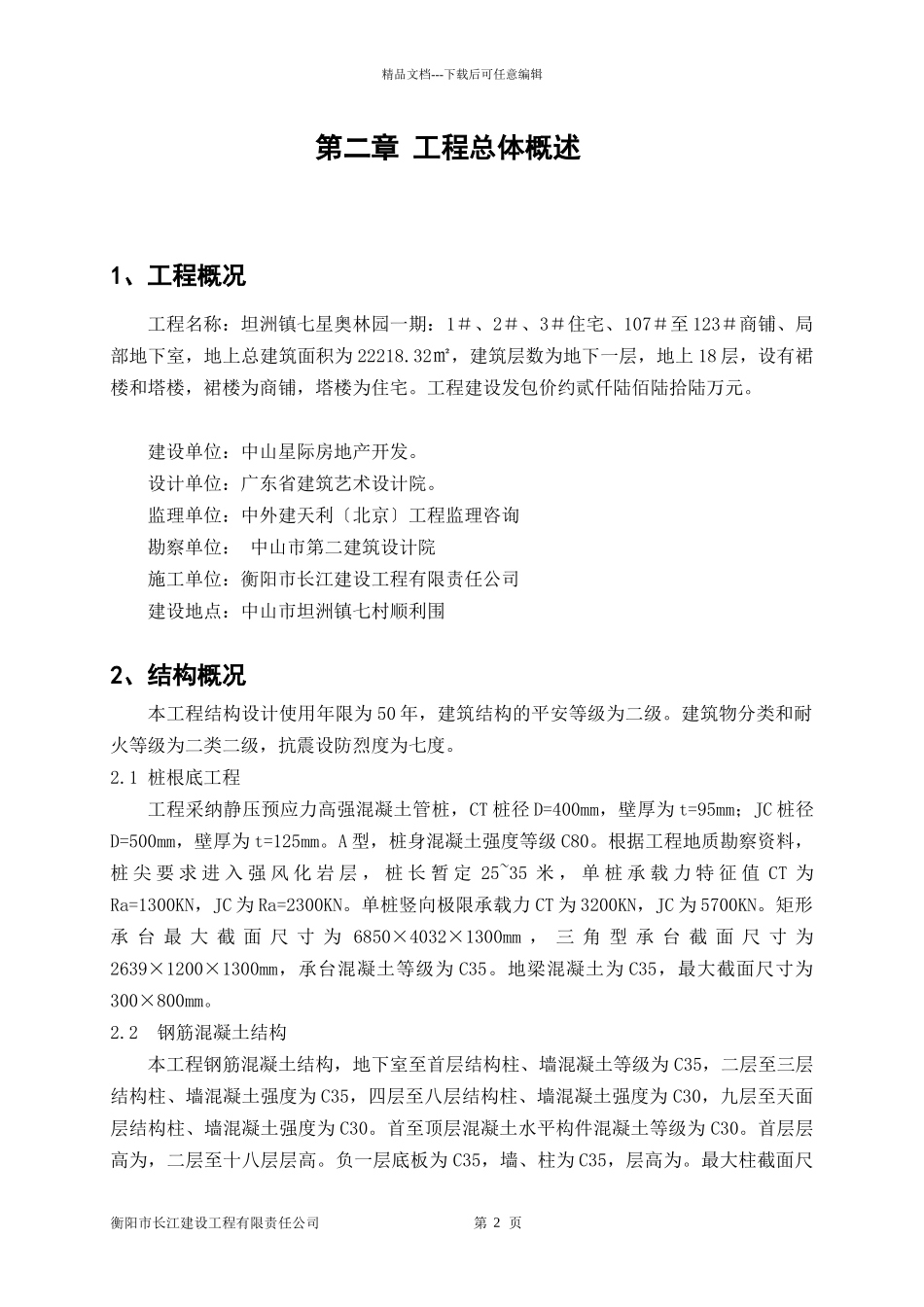

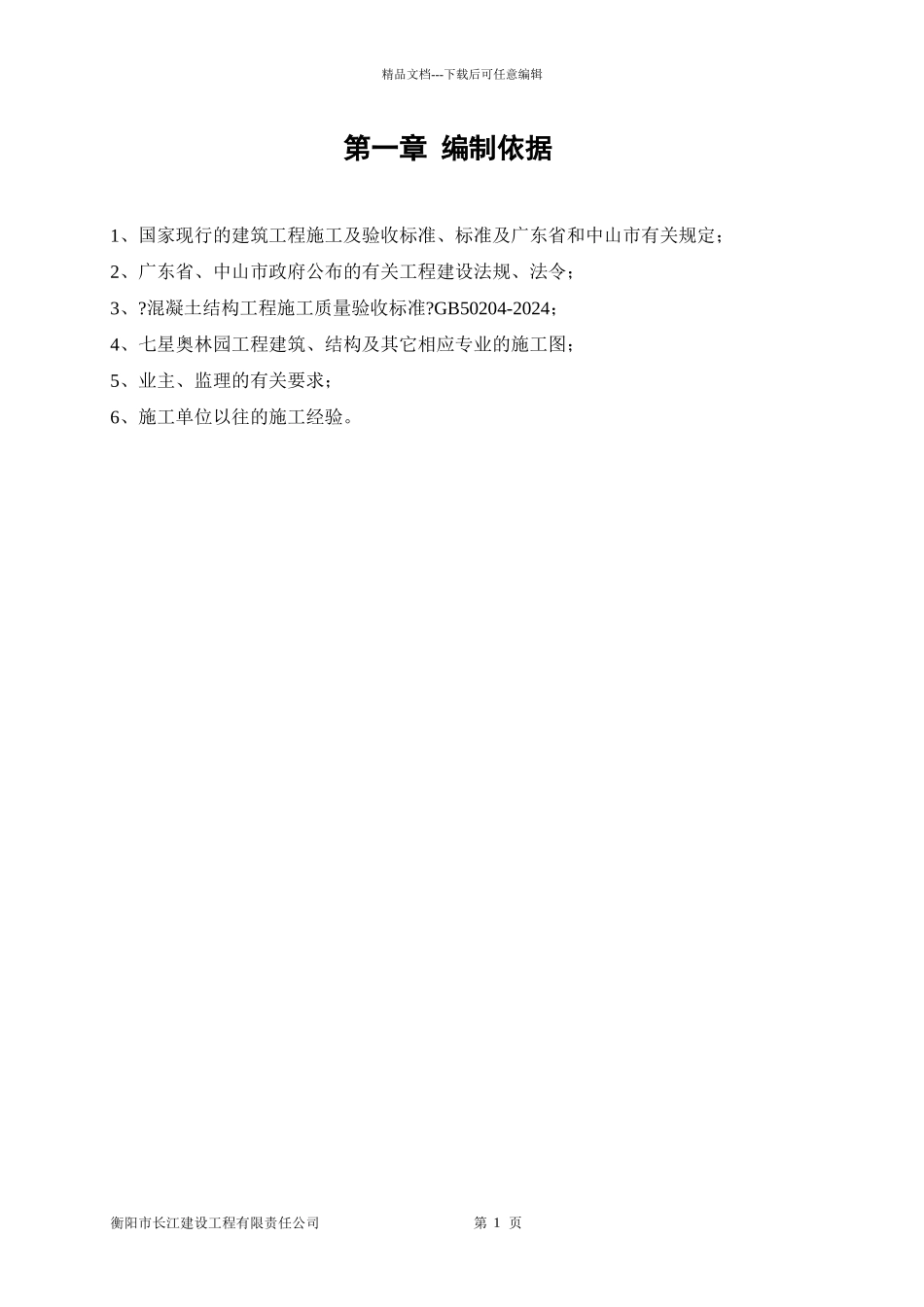

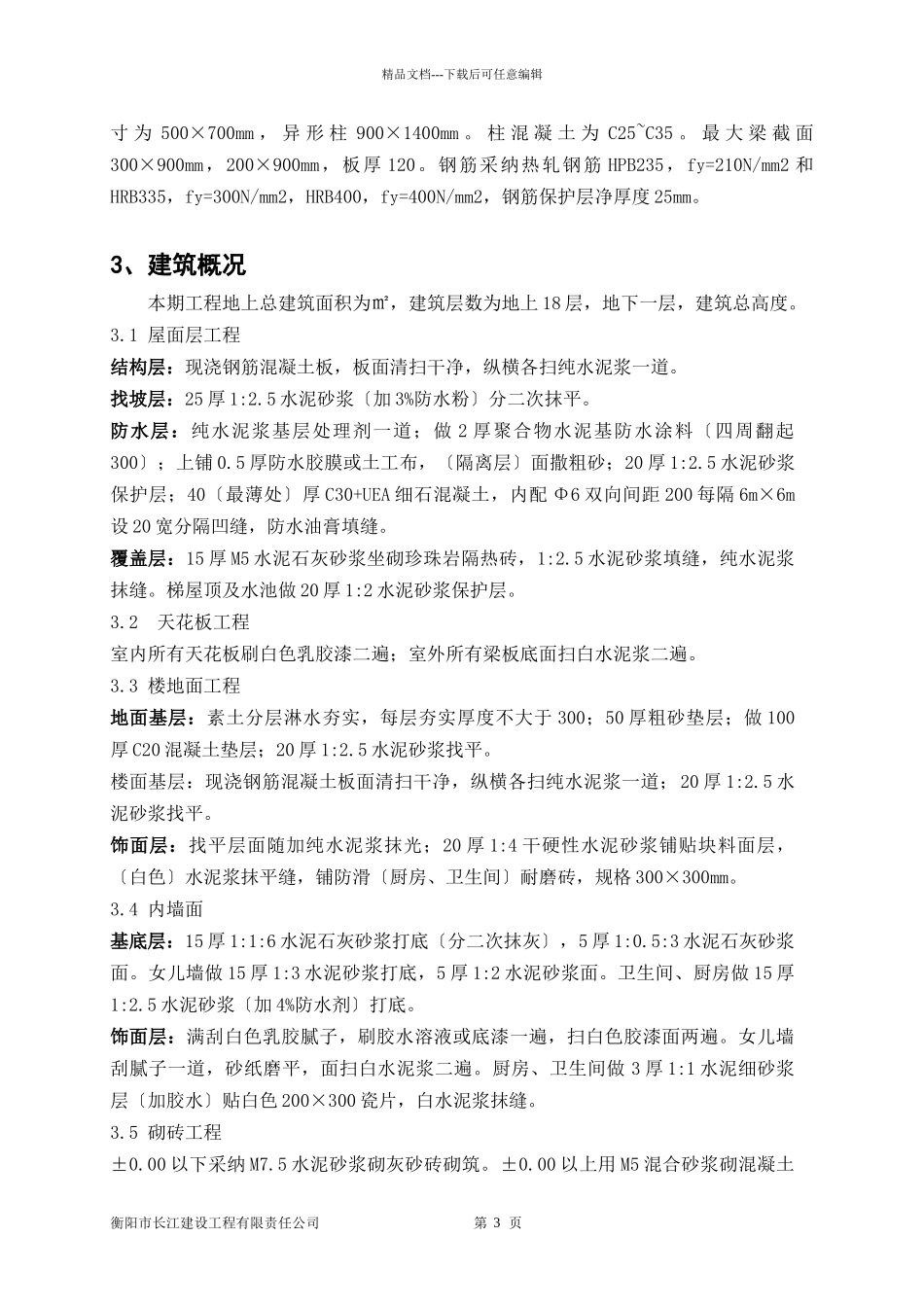

精品文档---下载后可任意编辑第一章 编制依据1、国家现行的建筑工程施工及验收标准、标准及广东省和中山市有关规定；2、广东省、中山市政府公布的有关工程建设法规、法令；3、?混凝土结构工程施工质量验收标准?GB50204-2024；4、七星奥林园工程建筑、结构及其它相应专业的施工图；5、业主、监理的有关要求；6、施工单位以往的施工经验。衡阳市长江建设工程有限责任公司 第 页1精品文档---下载后可任意编辑第二章 工程总体概述1、工程概况工程名称：坦洲镇七星奥林园一期：1＃、2＃、3＃住宅、107＃至 123＃商铺、局部地下室，地上总建筑面积为 22218.32㎡，建筑层数为地下一层，地上 18 层，设有裙楼和塔楼，裙楼为商铺，塔楼为住宅。工程建设发包价约贰仟陆佰陆拾陆万元。建设单位：中山星际房地产开发。设计单位：广东省建筑艺术设计院。监理单位：中外建天利〔北京〕工程监理咨询勘察单位： 中山市第二建筑设计院施工单位：衡阳市长江建设工程有限责任公司建设地点：中山市坦洲镇七村顺利围2、结构概况本工程结构设计使用年限为 50 年，建筑结构的平安等级为二级。建筑物分类和耐火等级为二类二级，抗震设防烈度为七度。2.1 桩根底工程工程采纳静压预应力高强混凝土管桩，CT 桩径 D=400mm，壁厚为 t=95mm；JC 桩径D=500mm，壁厚为 t=125mm。A 型，桩身混凝土强度等级 C80。根据工程地质勘察资料，桩 尖 要 求 进 入 强 风 化 岩 层 ， 桩 长 暂 定 25~35 米 ， 单 桩 承 载 力 特 征 值 CT 为Ra=1300KN，JC 为 Ra=2300KN。单桩竖向极限承载力 CT 为 3200KN，JC 为 5700KN。矩形承 台 最 大 截 面 尺 寸 为 6850×4032×1300mm ， 三 角 型 承 台 截 面 尺 寸 为2639×1200×1300mm，承台混凝土等级为 C35。地梁混凝土为 C35，最大截面尺寸为300×800mm。2.2 钢筋混凝土结构本工程钢筋混凝土结构，地下室至首层结构柱、墙混凝土等级为 C35，二层至三层结构柱、墙混凝土强度为 C35，四层至八层结构柱、墙混凝土强度为 C30，九层至天面层结构柱、墙混凝土强度为 C30。首至顶层混凝土水平构件混凝土等级为 C30。首层层高为，二层至十八层层高。负一层底板为 C35，墙、柱为 C35，层高为。最大柱截面尺衡阳市长江建设工程有限责任公司 第 页2精品文档---下载后可任意编辑寸 为 500×700mm ， 异 形 柱 900×1400mm 。 柱 混 凝 土 为 C25~C35 ...
