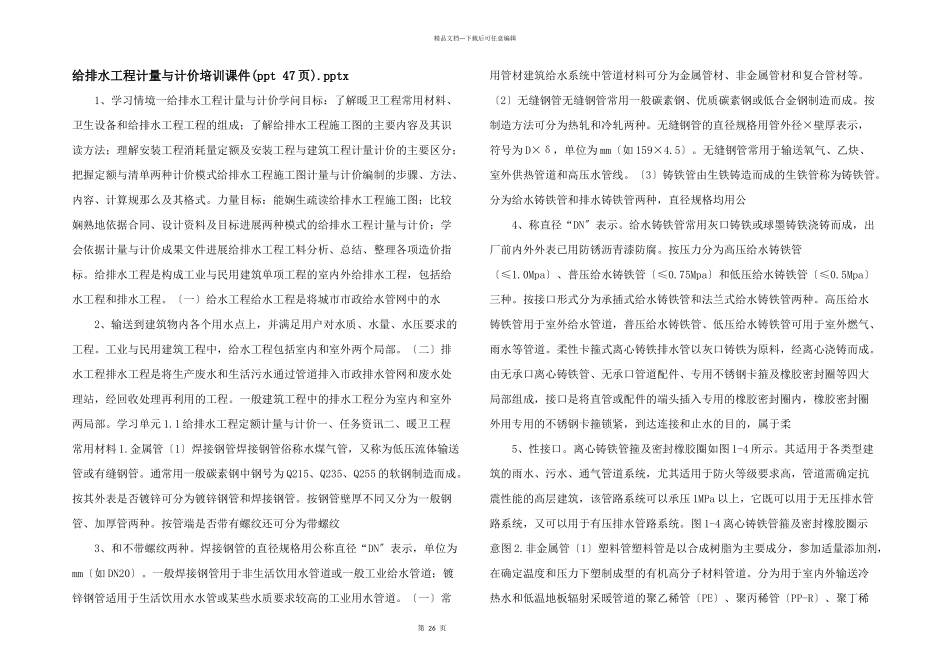

给排水工程计量与计价培训课件.pptxVIP专享

第 26 页精品文档---下载后可任意编辑给排水工程计量与计价培训课件(ppt 47 页).pptx 1、学习情境一给排水工程计量与计价学问目标：了解暖卫工程常用材料、卫生设备和给排水工程工程的组成；了解给排水工程施工图的主要内容及其识读方法；理解安装工程消耗量定额及安装工程与建筑工程计量计价的主要区分；把握定额与清单两种计价模式给排水工程施工图计量与计价编制的步骤、方法、内容、计算规那么及其格式。力量目标：能娴生疏读给排水工程施工图；比较娴熟地依据合同、设计资料及目标进展两种模式的给排水工程计量与计价；学会依据计量与计价成果文件进展给排水工程工料分析、总结、整理各项造价指标。给排水工程是构成工业与民用建筑单项工程的室内外给排水工程，包括给水工程和排水工程。〔一〕给水工程给水工程是将城市市政给水管网中的水 2、输送到建筑物内各个用水点上，并满足用户对水质、水量、水压要求的工程。工业与民用建筑工程中，给水工程包括室内和室外两个局部。〔二〕排水工程排水工程是将生产废水和生活污水通过管道排入市政排水管网和废水处理站，经回收处理再利用的工程。一般建筑工程中的排水工程分为室内和室外两局部。学习单元 1.1 给排水工程定额计量与计价一、任务资讯二、暖卫工程常用材料 1.金属管〔1〕焊接钢管焊接钢管俗称水煤气管，又称为低压流体输送管或有缝钢管。通常用一般碳素钢中钢号为 Q215、Q235、Q255 的软钢制造而成。按其外表是否镀锌可分为镀锌钢管和焊接钢管。按钢管壁厚不同又分为一般钢管、加厚管两种。按管端是否带有螺纹还可分为带螺纹 3、和不带螺纹两种。焊接钢管的直径规格用公称直径“DN〞表示，单位为mm〔如 DN20〕。一般焊接钢管用于非生活饮用水管道或一般工业给水管道；镀锌钢管适用于生活饮用水水管或某些水质要求较高的工业用水管道。〔一〕常用管材建筑给水系统中管道材料可分为金属管材、非金属管材和复合管材等。〔2〕无缝钢管无缝钢管常用一般碳素钢、优质碳素钢或低合金钢制造而成。按制造方法可分为热轧和冷轧两种。无缝钢管的直径规格用管外径×壁厚表示，符号为 D×δ，单位为 mm〔如 159×4.5〕。无缝钢管常用于输送氧气、乙炔、室外供热管道和高压水管线。〔3〕铸铁管由生铁铸造而成的生铁管称为铸铁管。分为给水铸铁管和排水铸铁管两种，直径规格均用公 4、称直径“DN〞表示。给水铸铁管常用灰口铸铁或球墨铸铁浇铸而成，出厂前内外外表已用防锈沥青漆防腐...
