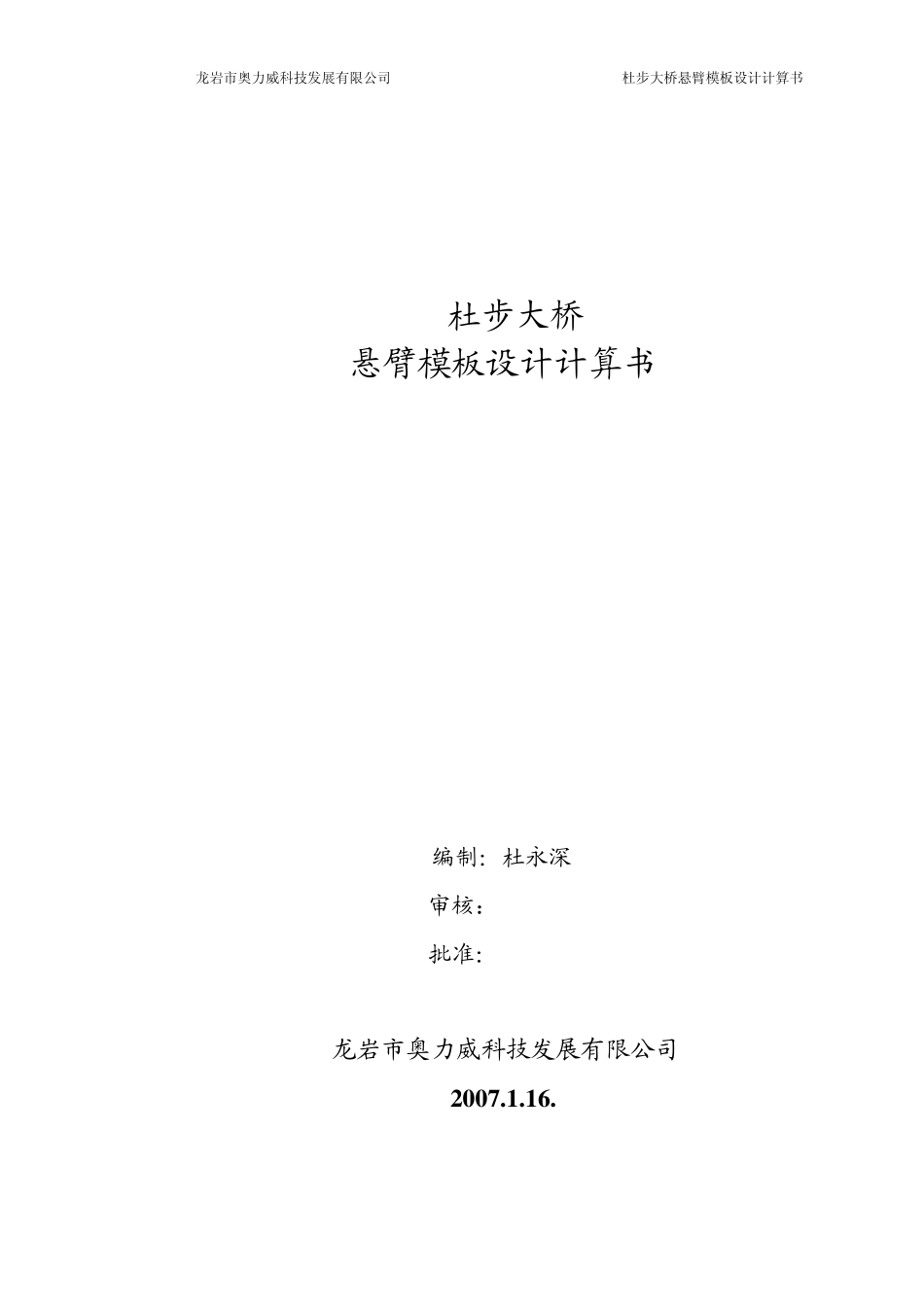

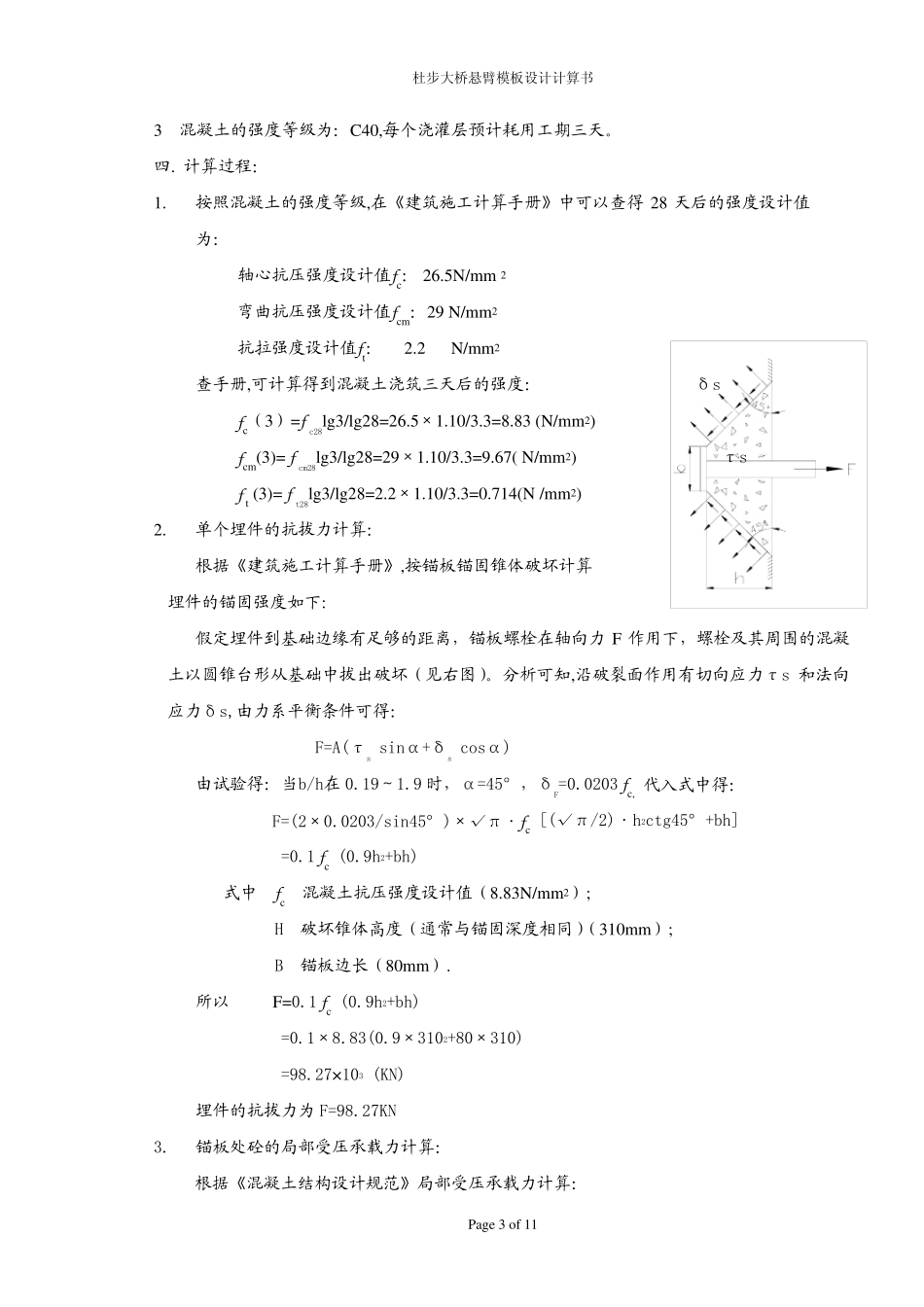

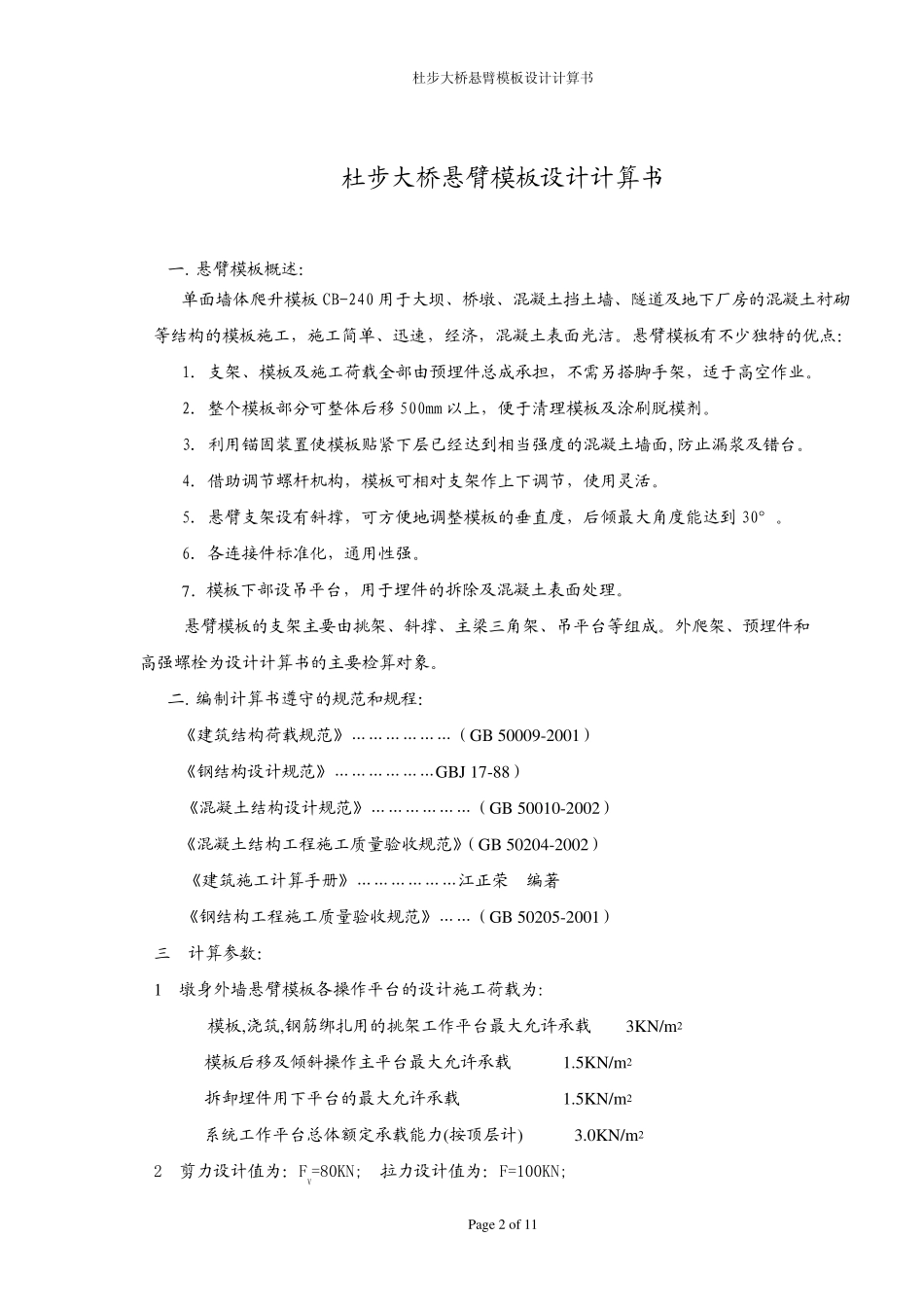

龙岩市奥力威科技发展有限公司 杜步大桥悬臂模板设计计算书 杜步大桥 悬臂模板设计计算书 编制:杜永深 审核: 批准: 龙岩市奥力威科技发展有限公司 2 0 0 7 .1 .1 6 . 杜步大桥悬臂模板设计计算书 杜步大桥悬臂模板设计计算书 一. 悬臂模板概述: 单面墙体爬升模板CB-240 用于大坝、桥墩、混凝土挡土墙、隧道及地下厂房的混凝土衬砌等结构的模板施工,施工简单、迅速,经济,混凝土表面光洁。悬臂模板有不少独特的优点: 1.支架、模板及施工荷载全部由预埋件总成承担,不需另搭脚手架,适于高空作业。 2.整个模板部分可整体后移 500mm 以上,便于清理模板及涂刷脱模剂。 3.利用锚固装置使模板贴紧下层已经达到相当强度的混凝土墙面,防止漏浆及错台。 4.借助调节螺杆机构,模板可相对支架作上下调节,使用灵活。 5.悬臂支架设有斜撑,可方便地调整模板的垂直度,后倾最大角度能达到 30°。 6.各连接件标准化,通用性强。 7.模板下部设吊平台,用于埋件的拆除及混凝土表面处理。 悬臂模板的支架主要由挑 架、斜撑、主梁 三 角架、吊平台等组 成。外 爬架、预埋件和高强螺栓 为 设计计算书的主要检 算对象 。 二 . 编 制 计算书遵 守 的规 范 和 规 程 : 《 建 筑 结构荷载规 范 》 … … … … … … ( GB 50009-2001) 《 钢 结构设计规 范 》 … … … … … … GBJ 17-88) 《 混凝土结构设计规 范 》 … … … … … … ( GB 50010-2002) 《 混凝土结构工程 施工质 量 验 收 规 范 》( GB 50204-2002) 《 建 筑 施工计算手册 》 … … … … … … 江 正 荣 编 著 《 钢 结构工程 施工质 量 验 收 规 范 》 … … ( GB 50205-2001) 三 计算参 数 : 1 墩身 外 墙悬臂模板各操 作平台的设计施工荷载为 : 模板,浇 筑 ,钢 筋 绑 扎 用的挑 架工作平台最大允 许 承载 3KN/m2 模板后移及倾斜操 作主平台最大允 许 承载 1.5KN/m2 拆卸 埋件用下平台的最大允 许 承载 1.5KN/m2 系 统 工作平台总体额 定 承载能力 (按 顶 层计) 3.0KN/m22 剪 力 设计值 为 :FV=80KN; 拉 力 设计值 为 :F=100KN; Page 2 of 11杜步大桥悬臂模板设计计算书 3 混凝土的强度等级为:C40,每个浇灌层预计耗用工期三天。 四. 计算过程: 1. 按照混凝...
