杠杆千分表的使用说明

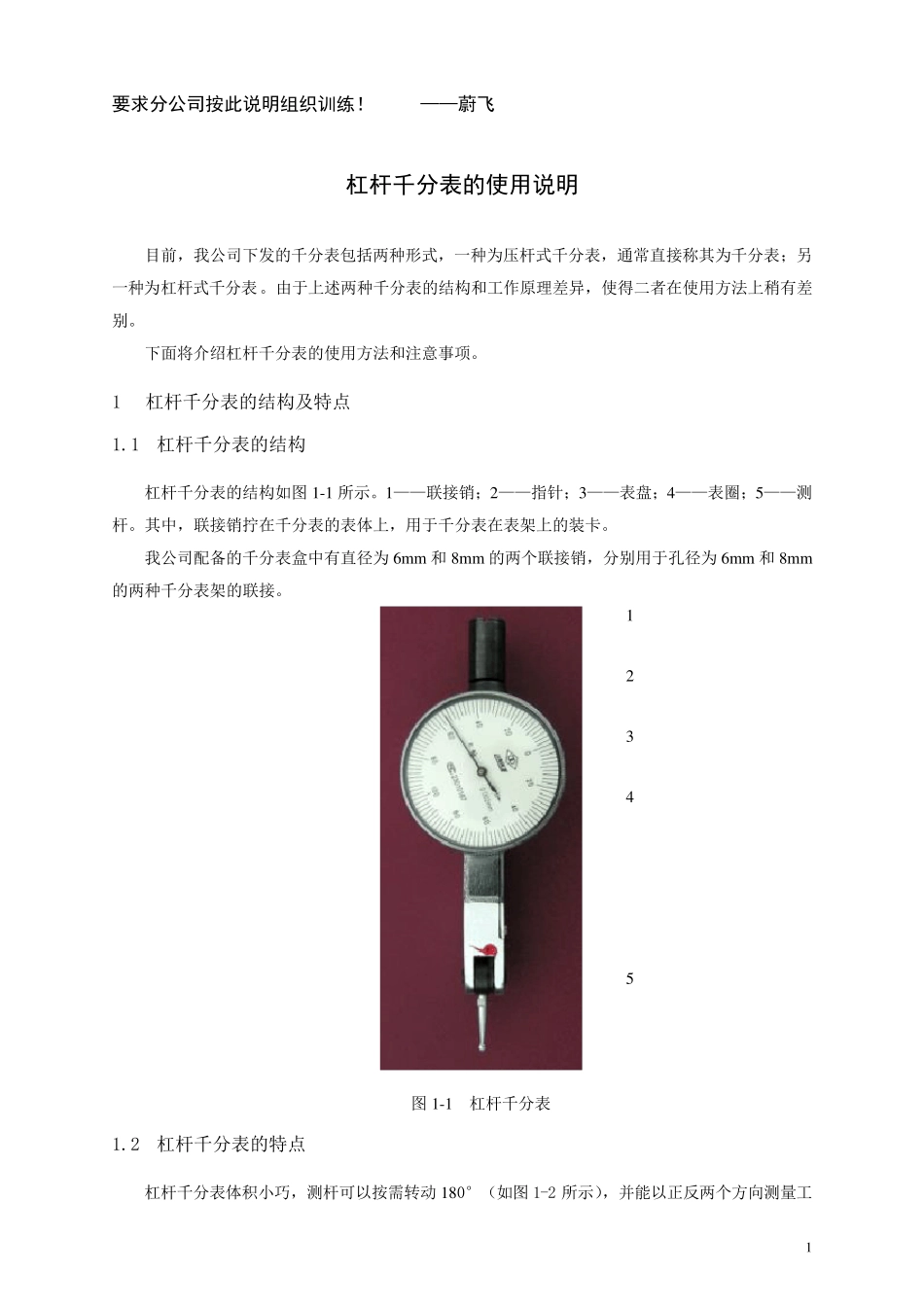

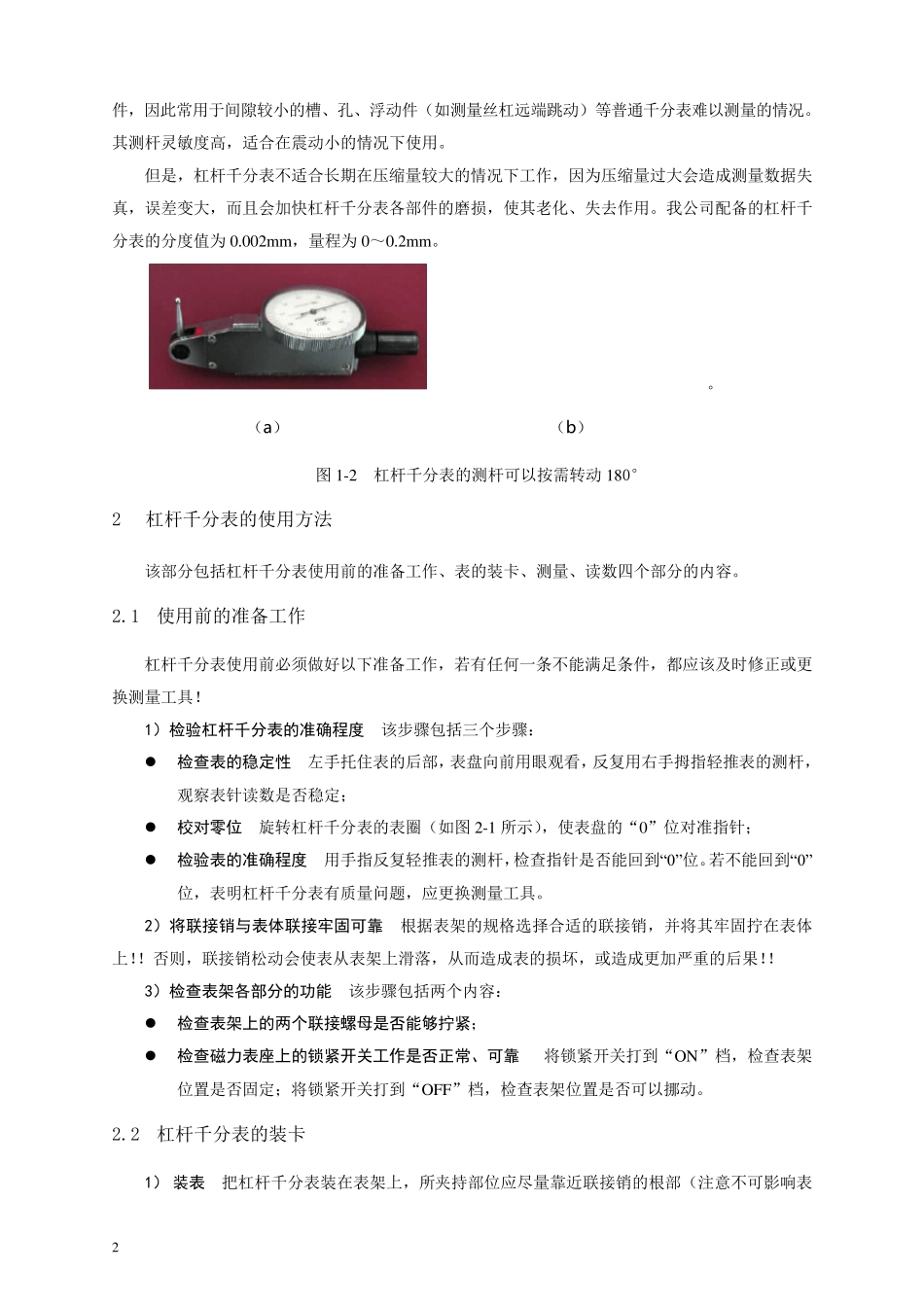

1 要求分公司按此说明组织训练！ ——蔚飞 杠杆千分表的使用说明 目前，我公司下发的千分表包括两种形式，一种为压杆式千分表，通常直接称其为千分表；另一种为杠杆式千分表。由于上述两种千分表的结构和工作原理差异，使得二者在使用方法上稍有差别。 下面将介绍杠杆千分表的使用方法和注意事项。 1 杠杆千分表的结构及特点 1.1 杠杆千分表的结构 杠杆千分表的结构如图1-1 所示。1——联接销；2——指针；3——表盘；4——表圈；5——测杆。其中，联接销拧在千分表的表体上，用于千分表在表架上的装卡。 我公司配备的千分表盒中有直径为6m m 和8m m 的两个联接销，分别用于孔径为6m m 和8m m的两种千分表架的联接。 图1-1 杠杆千分表 1.2 杠杆千分表的特点 杠杆千分表体积小巧，测杆可以按需转动180°（如图1-2 所示），并能以正反两个方向测量工1 2 3 4 5 2 件，因此常用于间隙较小的槽、孔、浮动件（如测量丝杠远端跳动）等普通千分表难以测量的情况。其测杆灵敏度高，适合在震动小的情况下使用。 但是，杠杆千分表不适合长期在压缩量较大的情况下工作，因为压缩量过大会造成测量数据失真，误差变大，而且会加快杠杆千分表各部件的磨损，使其老化、失去作用。我公司配备的杠杆千分表的分度值为0.002mm，量程为0～0.2mm。 。 （a） （b） 图1-2 杠杆千分表的测杆可以按需转动180° 2 杠杆千分表的使用方法 该部分包括杠杆千分表使用前的准备工作、表的装卡、测量、读数四个部分的内容。 2.1 使用前的准备工作 杠杆千分表使用前必须做好以下准备工作，若有任何一条不能满足条件，都应该及时修正或更换测量工具！ 1）检验杠杆千分表的准确程度 该步骤包括三个步骤：  检查表的稳定性 左手托住表的后部，表盘向前用眼观看，反复用右手拇指轻推表的测杆，观察表针读数是否稳定 ；  校对零位 旋 转杠杆千分表的表圈 （如图2-1 所 示 ），使表盘的“ 0” 位 对 准指针；  检验表的准确程度 用手指反复轻推表的测杆，检 查 指针是否能回 到 “0”位 。若不能回 到 “0”位 ，表明 杠杆千分表有质 量问 题 ，应更换测量工具。 2）将联接销与表体联接牢固可靠 根 据表架 的规 格 选 择 合适的联 接 销 ，并 将 其牢 固 拧 在表体上 ！！否则 ，联 接 销 松 动会使表从 表架 上 滑 落 ，从 而造成表的损坏 ，或造成更加严 重 的后果 ...
