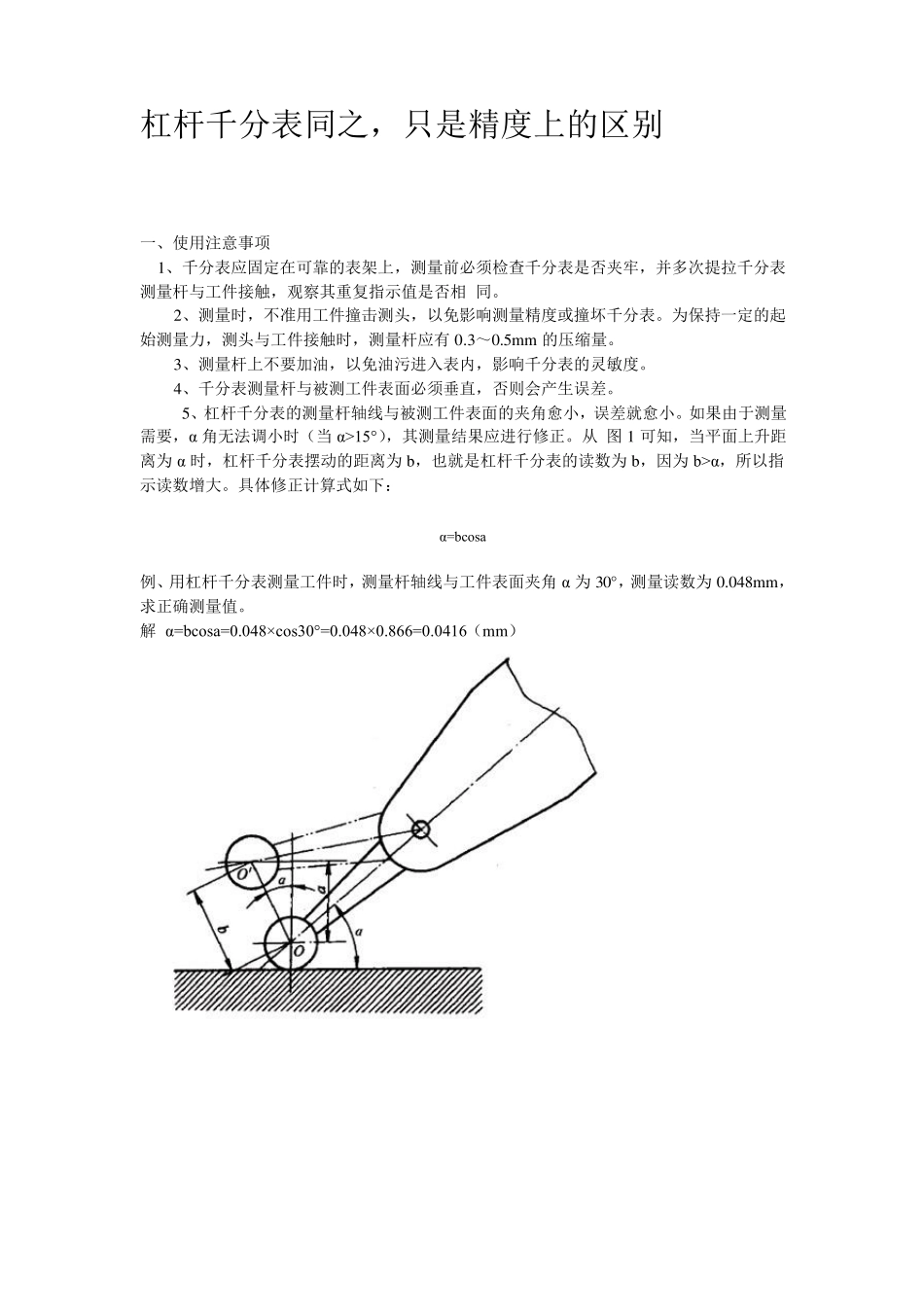

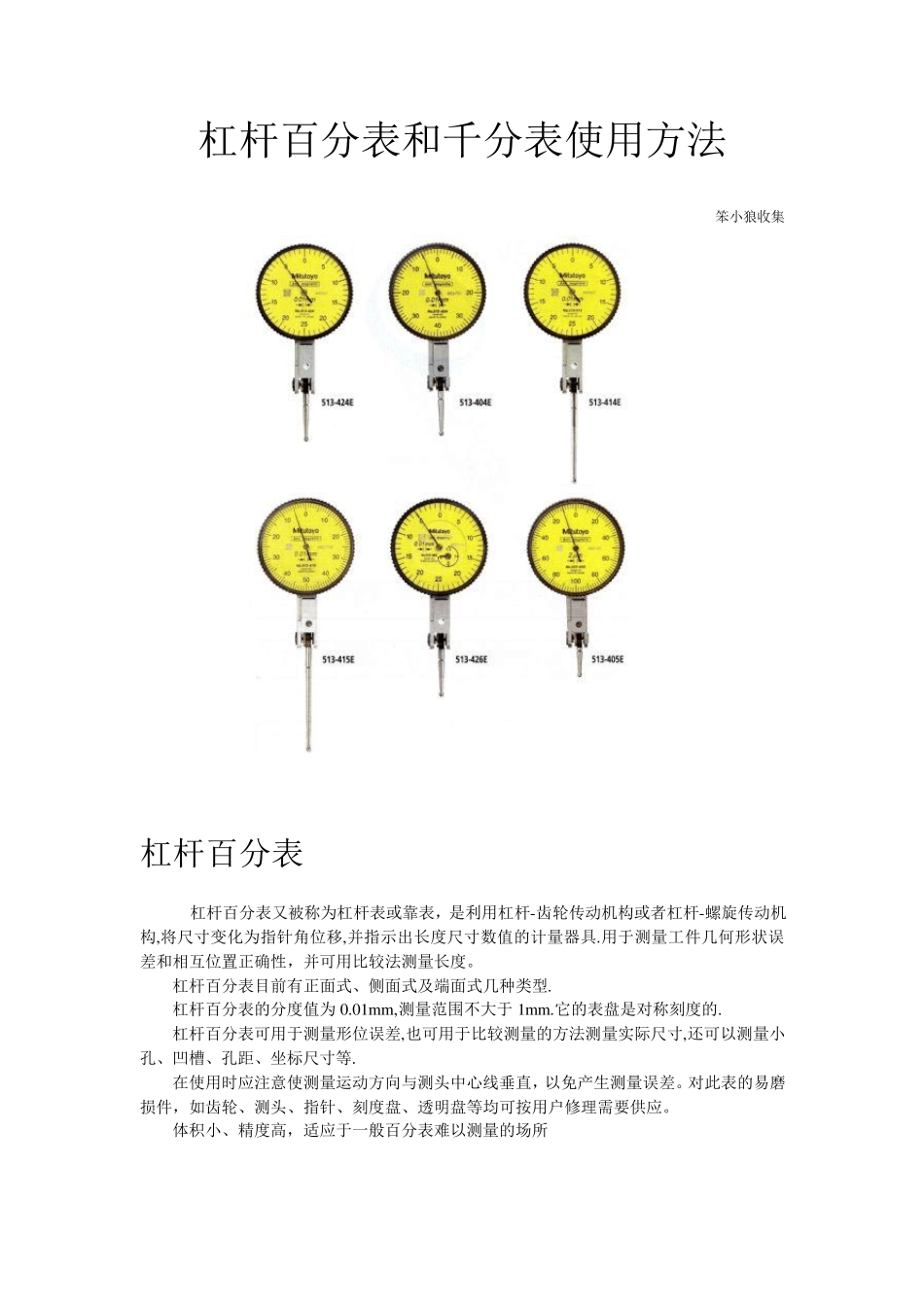

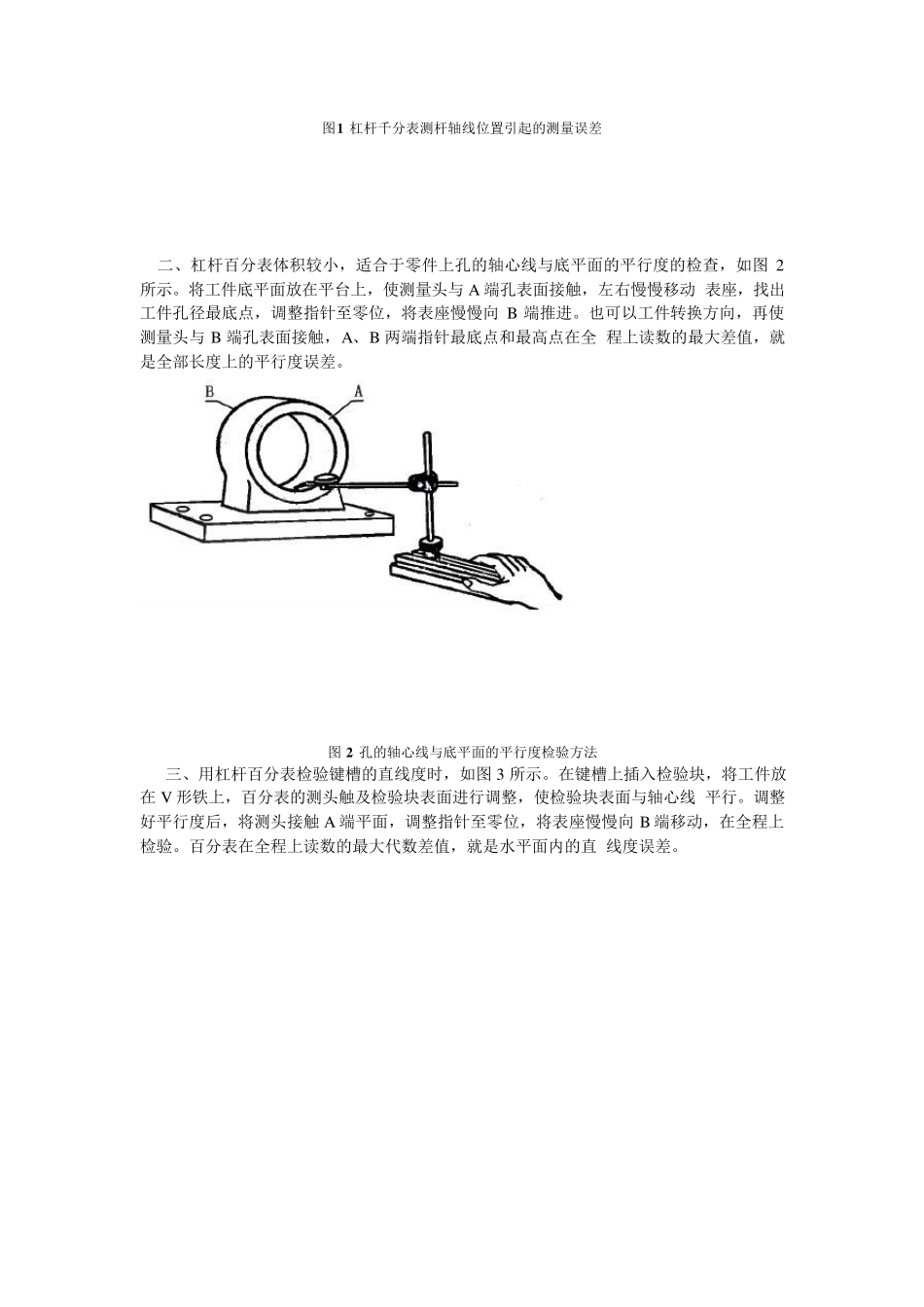

杠杆百分表和千分表使用方法 笨小狼收集 杠杆百分表 杠杆百分表又被称为杠杆表或靠表,是利用杠杆-齿轮传动机构或者杠杆-螺旋传动机构,将尺寸变化为指针角位移,并指示出长度尺寸数值的计量器具.用于测量工件几何形状误差和相互位置正确性,并可用比较法测量长度。 杠杆百分表目前有正面式、侧面式及端面式几种类型. 杠杆百分表的分度值为0.01m m ,测量范围不大于1m m .它的表盘是对称刻度的. 杠杆百分表可用于测量形位误差,也可用于比较测量的方法测量实际尺寸,还可以测量小孔、凹槽、孔距、坐标尺寸等. 在使用时应注意使测量运动方向与测头中心线垂直,以免产生测量误差。对此表的易磨损件,如齿轮、测头、指针、刻度盘、透明盘等均可按用户修理需要供应。 体积小、精度高,适应于一般百分表难以测量的场所 杠杆千分表同之,只是精度上的区别 一、使用注意事项 1、千分表应固定在可靠的表架上,测量前必须检查千分表是否夹牢,并多次提拉千分表测量杆与工件接触,观察其重复指示值是否相 同。 2、测量时,不准用工件撞击测头,以免影响测量精度或撞坏千分表。为保持一定的起始测量力,测头与工件接触时,测量杆应有 0.3~0.5mm 的压缩量。 3、测量杆上不要加油,以免油污进入表内,影响千分表的灵敏度。 4、千分表测量杆与被测工件表面必须垂直,否则会产生误差。 5、杠杆千分表的测量杆轴线与被测工件表面的夹角愈小,误差就愈小。如果由于测量需要,α 角无法调小时(当 α>15°),其测量结果应进行修正。从 图 1 可知,当平面上升距离为 α 时,杠杆千分表摆动的距离为 b,也就是杠杆千分表的读数为 b,因为 b>α,所以指示读数增大。具体修正计算式如下: α=bcosa 例、用杠杆千分表测量工件时,测量杆轴线与工件表面夹角 α 为 30°,测量读数为 0.048mm,求正确测量值。 解 α=bcosa=0.048× cos30°=0.048× 0.866=0.0416(mm) 图1 杠杆千分表测杆轴线位置引起的测量误差 二、杠杆百分表体积较小,适合于零件上孔的轴心线与底平面的平行度的检查,如图2所示。将工件底平面放在平台上,使测量头与 A 端孔表面接触,左右慢慢移动 表座,找出工件孔径最底点,调整指针至零位,将表座慢慢向 B 端推进。也可以工件转换方向,再使测量头与 B 端孔表面接触,A、B 两端指针最底点和最高点在全 程上读数的最大差值,就是全部长度上的平行度误差。 图2 孔的轴心线与底平面的平行度检验方...
