条形基础计算书

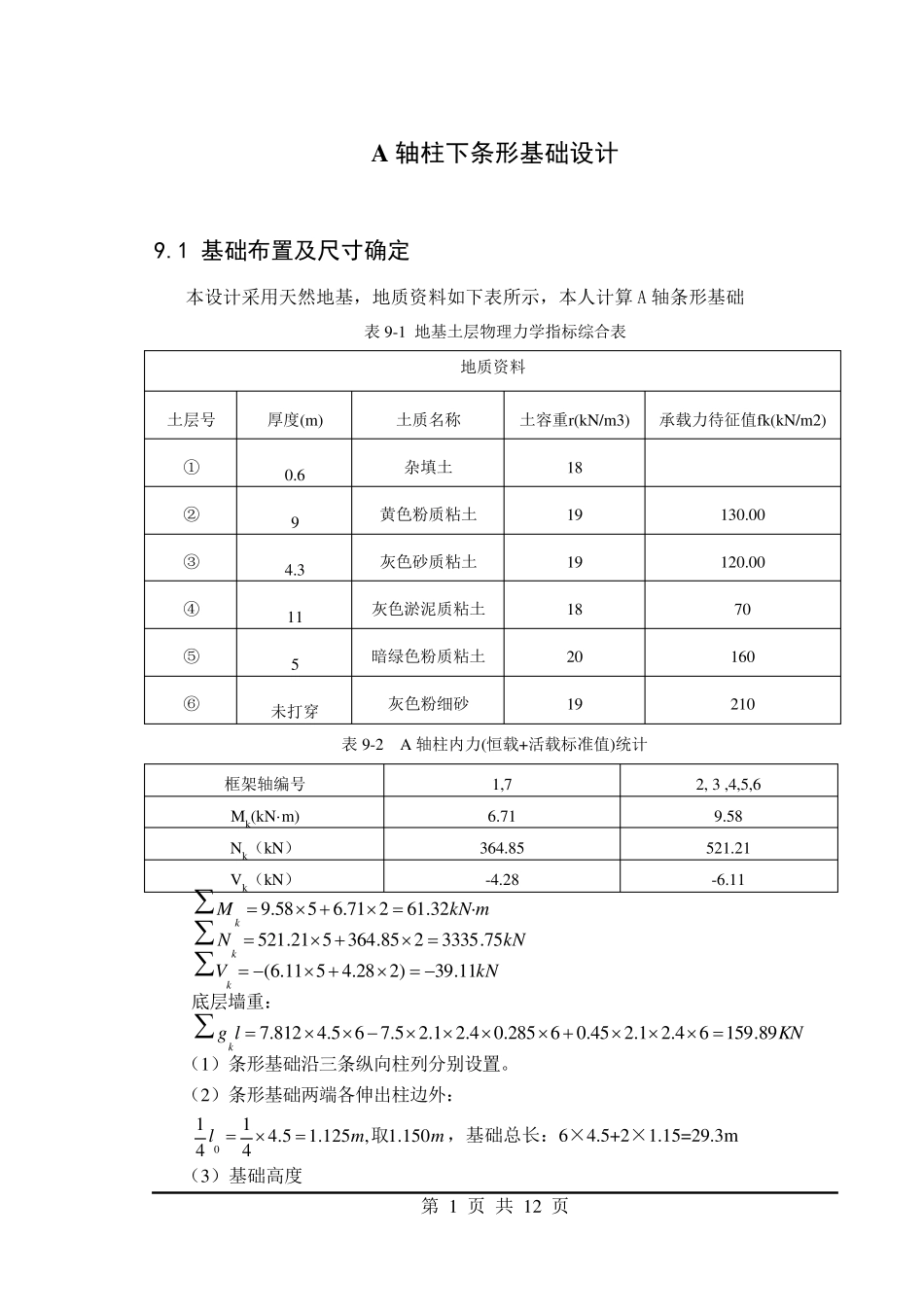

第 1 页 共 12 页 A 轴柱下条形基础设计 9.1 基础布置及尺寸确定 本设计采用天然地基，地质资料如下表所示，本人计算A 轴条形基础 表9-1 地基土层物理力学指标综合表 地质资料 土层号 厚度(m) 土质名称 土容重r(kN/m3) 承载力待征值fk(kN/m2) ① 0.6 杂填土 18 ② 9 黄色粉质粘土 19 130.00 ③ 4.3 灰色砂质粘土 19 120.00 ④ 11 灰色淤泥质粘土 18 70 ⑤ 5 暗绿色粉质粘土 20 160 ⑥ 未打穿 灰色粉细砂 19 210 表9-2 A 轴柱内力(恒载+活载标准值)统计 框架轴编号 1,7 2, 3 ,4,5,6 Mk(kN·m) 6.71 9.58 Nk（kN） 364.85 521.21 Vk（kN） -4.28 -6.11 mkNMk·32.61271.6558.9 kNNk75.3335285.364521.521 kNVk11.39)228.4511.6( 底层墙重： KNlgk89.15964.21.245.06285.04.21.25.765.4812.7 （1）条形基础沿三条纵向柱列分别设置。 （2）条形基础两端各伸出柱边外： mml150.1,125.15.441410取，基础总长：6×4.5+2×1.15=29.3m （3）基础高度 第 2 页 共 12 页 1125mm~75041~61lh，取h=800 mm （4）基础梁宽 mmb500100400100 柱宽 （5）基础埋深 md7.18.05.04.0 （6）基础底宽 2/59.127.145.0101925.019)5.02/4.0(18mkNrm 查规范，因为 e>0.85，得0b，0.1d 2/11.1455.07.159.120.1130)5.0()3(mkNdrbrffmdbaka）（ mdrflNBGak03.145.01025.12011.1453.2989.15975.3335 底层墙重 取B=2m 9.2 基础承载力验算 9.2.1 A 轴持力层承载力验算 基底平均压力： 22/11.145/80.8945.01025.12023.2989.15975.3335mkNfmkNAGFpakkk 222/13.1742.1/481.10023.298.011.3932.61680.896mkNfmkNlBhVMAGFwMAGFpakkkkkkkkMax 综上，持力层地基承载力满足。 9.3 A 轴基础梁设计 9.3.1 基础梁荷载计算 表 9-3 A 轴内力（恒+活设计值）统计 框架轴编号 1,7 2 , 3,4,5,6 第 3 页 共 12 页 （1.35×恒载+0.7×1.4×活载） （1.35×恒载+0.7×1.4×活载） M（kN·m） 8.46 12.08 N(kN) 471.25 673.21 V(kN) -5.39 -7.70 mkNM·32.77508.1...
