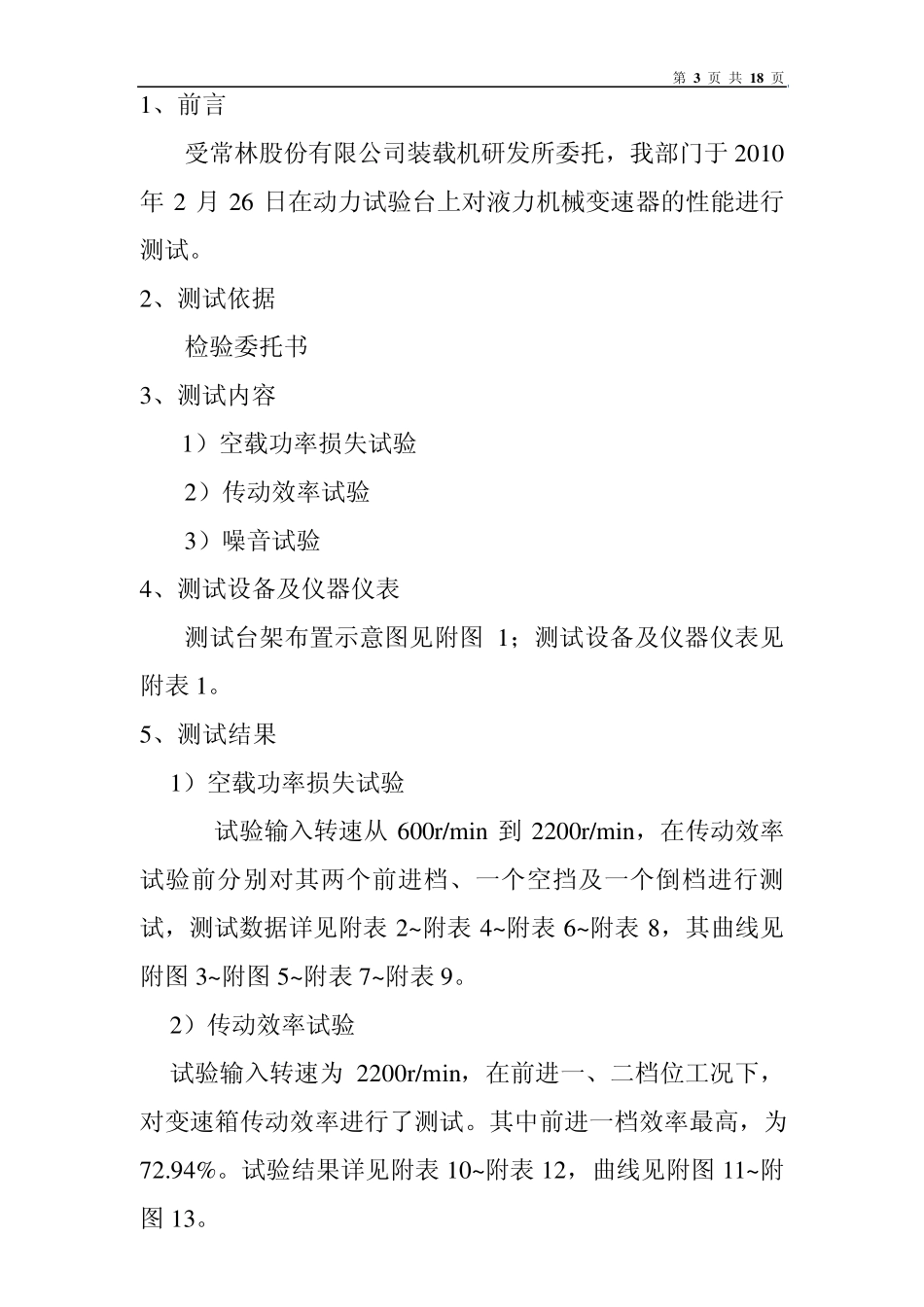

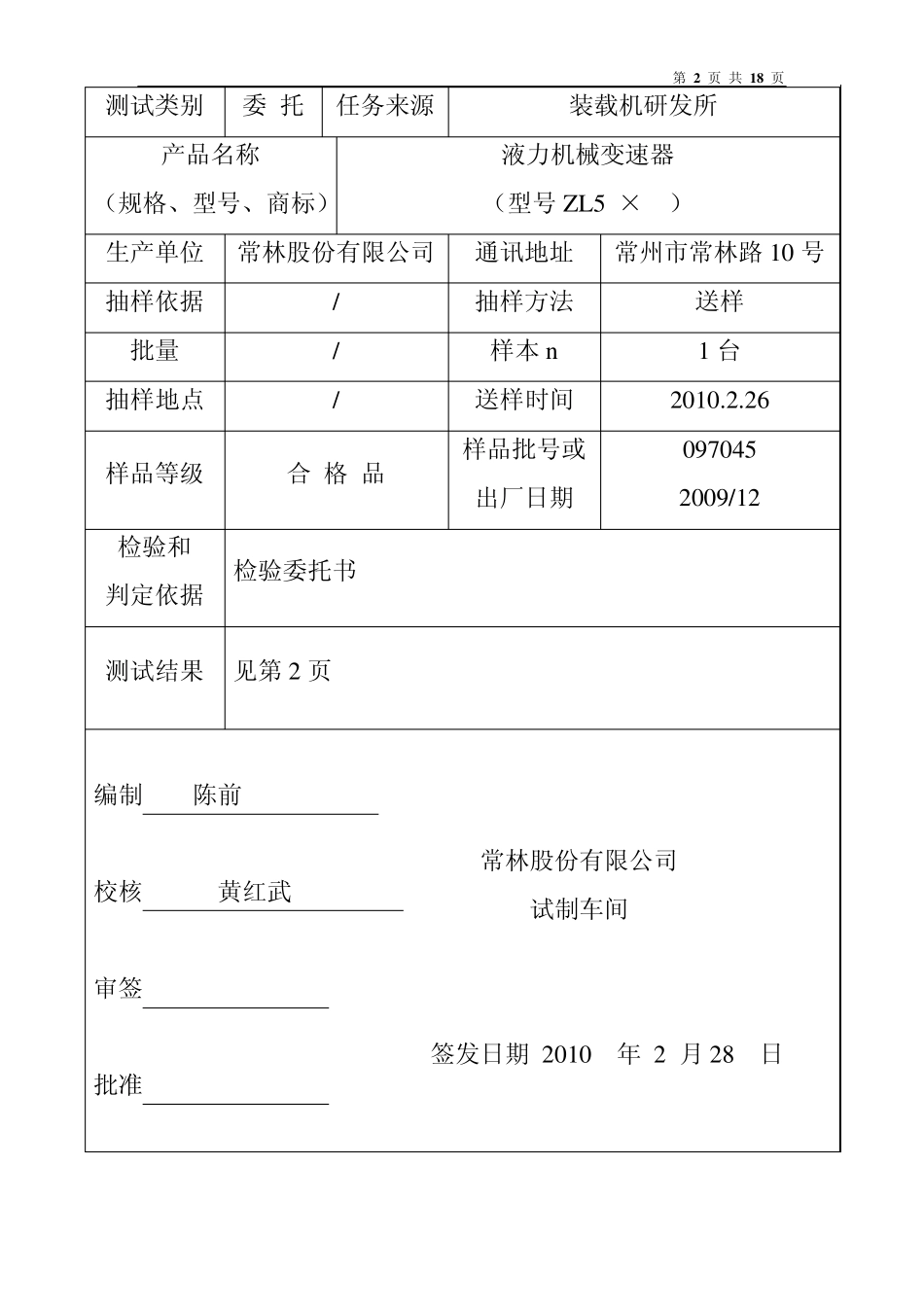

第 1 页 共 1 8 页 试 验 报 告 部件名称: 液力机械变速器 规格型号: ZL50×55 生产单位: 杭齿 常林股份有限公司 试制车间 第 2 页 共 1 8 页 测试类别 委 托 任务来源 装载机研发所 产品名称 (规格、型号、商标) 液力机械变速器 (型号ZL50×55) 生产单位 常林股份有限公司 通讯地址 常州市常林路 10 号 抽样依据 / 抽样方法 送样 批量 / 样本 n 1 台 抽样地点 / 送样时间 2010.2.26 样品等级 合 格 品 样品批号或出厂日期 097045 2009/12 检验和 判定依据 检验委托书 测试结果 见第2 页 编制 陈前 校核 黄红武 审签 批准 常林股份有限公司 试制车间 签发日期 2010 年 2 月 28 日 第 3 页 共 1 8 页 1、前言 受常林股份有限公司装载机研发所委托,我部门于 2010年 2 月 26 日在动力试验台上对液力机械变速器的性能进行测试。 2、测试依据 检验委托书 3、测试内容 1)空载功率损失试验 2)传动效率试验 3)噪音试验 4、测试设备及仪器仪表 测试台架布置示意图见附图 1;测试设备及仪器仪表见附表 1。 5、测试结果 1)空载功率损失试验 试验输入转速从 600r/min 到 2200r/min,在传动效率试验前分别对其两个前进档、一个空挡及一个倒档进行测试,测试数据详见附表 2~ 附表 4~ 附表 6~ 附表 8,其曲线见附图 3~ 附图 5~ 附表 7~ 附表 9。 2)传动效率试验 试验输入转速为 2200r/min,在前进一、二档位工况下,对变速箱传动效率进行了测试。其中前进一档效率最高,为72.94%。试验结果详见附表 10~ 附表 12,曲线见附图 11~ 附图 13。 第 4 页 共 1 8 页 3)噪音试验 试验输入转速为2200r/min,分别对F1 档和F2 档进行测试。 测试结果为: F1 档为99.4dB(A) F2 档为97dB(A) 第 5 页 共 1 8 页 试验用仪器设备一览表 序号 名称 规格型号 编号 量程 精度 1 转矩转速传感器 JCZ2-2000 51065 0~ 2000N.m 0~ 4000r/min 0.2 级 转矩转速传感器 JCZ3-5000 51048 转矩转速传感器 JCZ2-1000 51065 2 转矩转速传感器 JCZ2-500 51055 0~ 2000N.m 0~ 4000r/min 0.2 级 5 直流调速电机 1LA83554PB80 2500r/min 400KW 6 直流测功电机 CW440-1500/6500 2 6500r/min 440KW 9 压力传感器 AK-3 A7992 0~ 2.5Mpa 0.5 级 9 压力传感器 AK-3...
