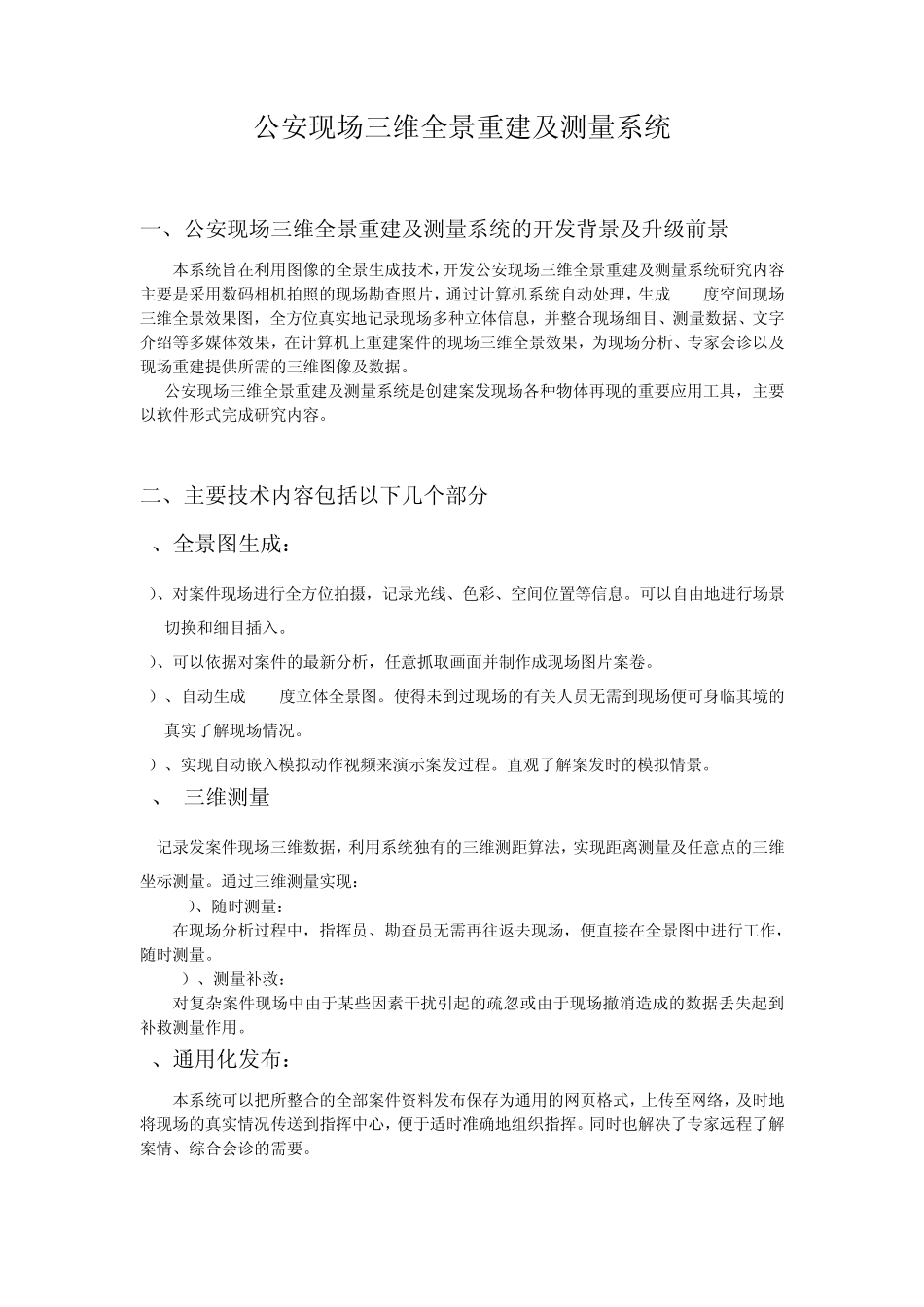

杰图现场三维重建及测量系统培训大纲_第1页
1/9

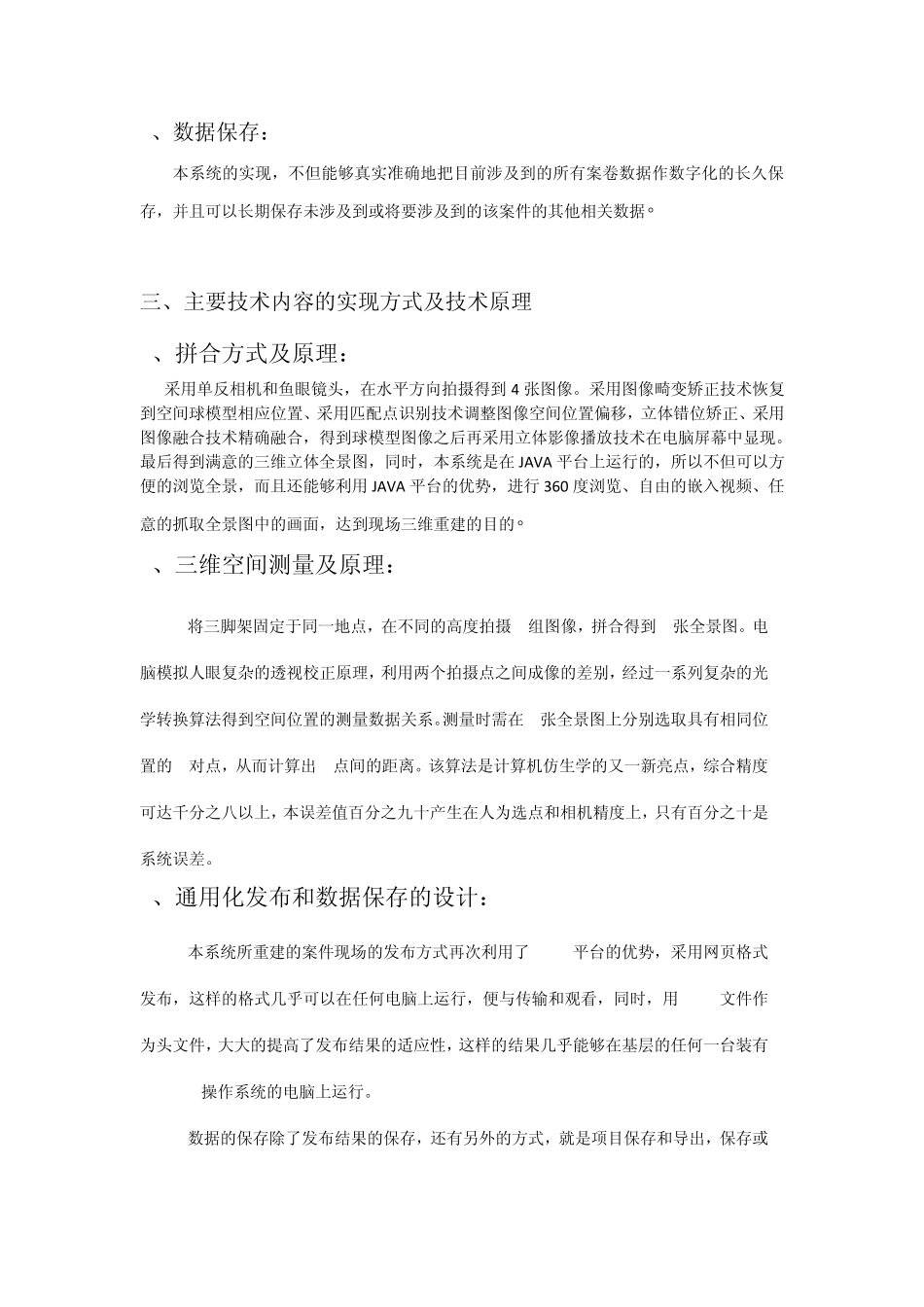

杰图现场三维重建及测量系统培训大纲_第2页
2/9
杰图现场三维重建及测量系统培训大纲_第3页
3/9
公安现场三维全景重建及测量系统 一、公安现场三维全景重建及测量系统的开发背景及升级前景 本系统旨在利用图像的全景生成技术,开发公安现场三维全景重建及测量系统研究内容主要是采用数码相机拍照的现场勘查照片,通过计算机系统自动处理,生成 360度空间现场三维全景效果图,全方位真实地记录现场多种立体信息,并整合现场细目、测量数据、文字介绍等多媒体效果,在计算机上重建案件的现场三维全景效果,为现场分析、专家会诊以及现场重建提供所需的三维图像及数据。 公安现场三维全景重建及测量系统是创建案发现场各种物体再现的重要应用工具,主要以软件形式完成研究内容。 二、主要技术内容包括以下几个部分 1、全景图生成: 1)、对案件现场进行全方位拍摄,记录光线、色彩、空间位置等信息。可以自由地进行场景切换和细目插入。 2)、可以依据对案件的最新分析,任意抓取画面并制作成现场图片案卷。 3)、自动生成 360度立体全景图。使得未到过现场的有关人员无需到现场便可身临其境的真实了解现场情况。 4)、实现自动嵌入模拟动作视频来演示案发过程。直观了解案发时的模拟情景。 2、 三维测量 记录发案件现场三维数据,利用系统独有的三维测距算法,实现距离测量及任意点的三维坐标测量。通过三维测量实现: 1)、随时测量: 在现场分析过程中,指挥员、勘查员无需再往返去现场,便直接在全景图中进行工作,随时测量。 2)、测量补救: 对复杂案件现场中由于某些因素干扰引起的疏忽或由于现场撤消造成的数据丢失起到补救测量作用。 3、通用化发布: 本系统可以把所整合的全部案件资料发布保存为通用的网页格式,上传至网络,及时地将现场的真实情况传送到指挥中心,便于适时准确地组织指挥。同时也解决了专家远程了解案情、综合会诊的需要。 4、数据保存: 本系统的实现,不但能够真实准确地把目前涉及到的所有案卷数据作数字化的长久保存,并且可以长期保存未涉及到或将要涉及到的该案件的其他相关数据。 三、主要技术内容的实现方式及技术原理 1、拼合方式及原理: 采用单反相机和鱼眼镜头,在水平方向拍摄得到 4 张图像。采用图像畸变矫正技术恢复到空间球模型相应位置、采用匹配点识别技术调整图像空间位置偏移,立体错位矫正、采用图像融合技术精确融合,得到球模型图像之后再采用立体影像播放技术在电脑屏幕中显现。最后得到满意的三维立体全景图,同时,本系统是在 JAV A 平台上运行的,所以不但...
