松下伺服发生故障报警代码一览和对策

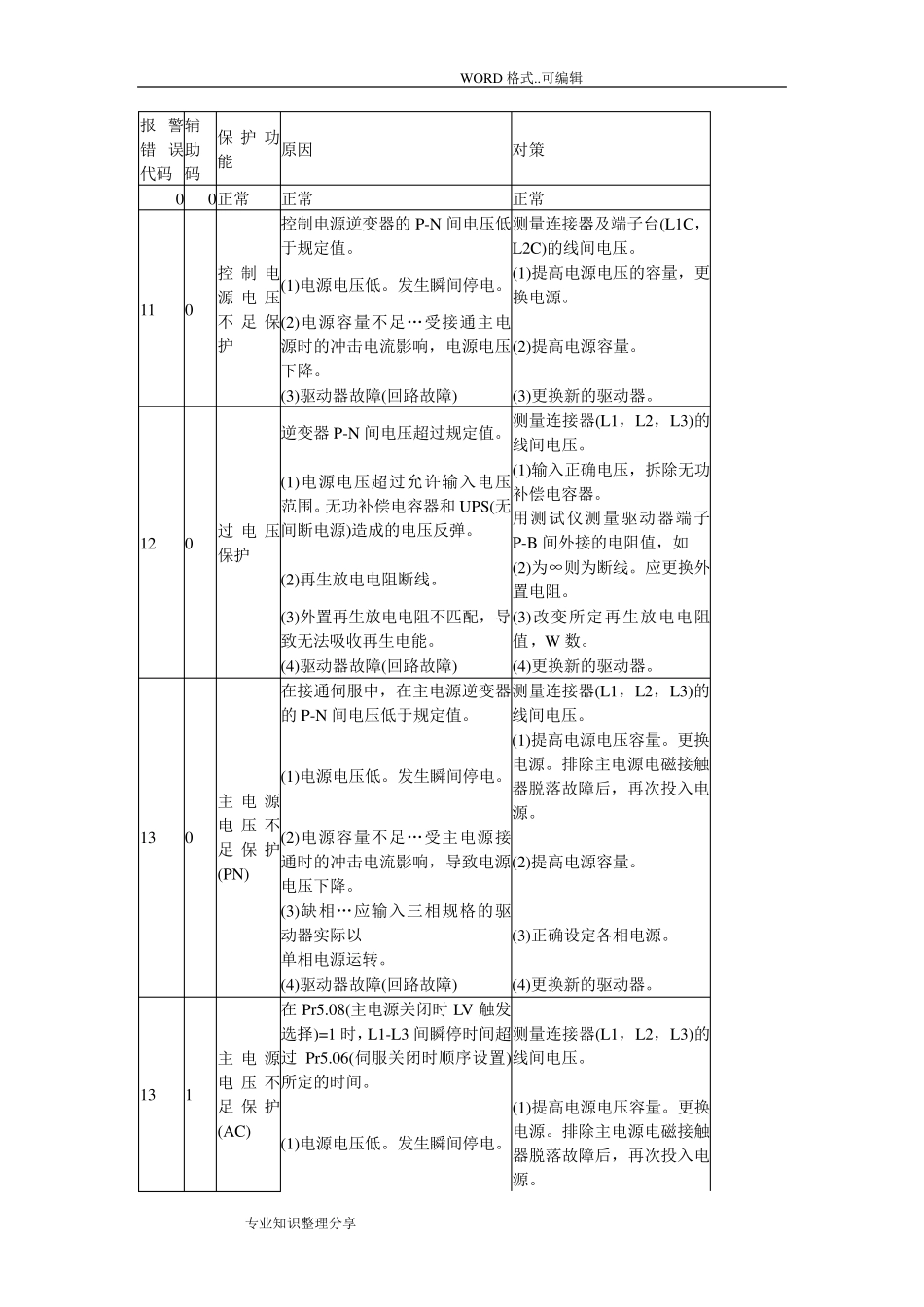

松下伺服发生故障报警代码一览和对策_第1页
1/15
松下伺服发生故障报警代码一览和对策_第2页
2/15
松下伺服发生故障报警代码一览和对策_第3页
3/15
WORD 格式..可编辑 专业知识整理分享 报警错误代码 辅助码 保护功能 原因 对策 0 0 正常 正常 正常 11 0 控制电源电压不足保护 控制电源逆变器的P-N 间电压低于规定值。 测量连接器及端子台(L1C,L2C)的线间电压。 (1)电源电压低。发生瞬间停电。 (1)提高电源电压的容量,更换电源。 (2)电源容量不足…受接通主电源时的冲击电流影响,电源电压下降。 (2)提高电源容量。 (3)驱动器故障(回路故障) (3)更换新的驱动器。 12 0 过 电压保护 逆变器P-N 间电压超过规定值。 测量连接器(L1,L2,L3)的线间电压。 (1)电源电压超过允许输入电压范围。无功补偿电容器和 UPS(无间断电源)造成的电压反弹。 (1)输入正确电压,拆除无功补偿电容器。 用测试仪测量驱动器端子P-B 间外接的电阻值,如 (2)再生放电电阻断线。 (2)为∞则为断线。应更换外置电阻。 (3)外置再生放电电阻不匹配,导致无法吸收再生电能。 (3)改变所定再生放电电阻值,W 数。 (4)驱动器故障(回路故障) (4)更换新的驱动器。 13 0 主 电源电压不足保护(PN) 在接通伺服中,在主电源逆变器的P-N 间电压低于规定值。 测量连接器(L1,L2,L3)的线间电压。 (1)电源电压低。发生瞬间停电。 (1)提高电源电压容量。更换电源。排除主电源电磁接触器脱落故障后,再次投入电源。 (2)电源容量不足…受主电源接通时的冲击电流影响,导致电源电压下降。 (2)提高电源容量。 (3)缺相…应输入三相规格的驱动器实际以 单相电源运转。 (3)正确设定各相电源。 (4)驱动器故障(回路故障) (4)更换新的驱动器。 13 1 主 电源电压不足保护(AC) 在 Pr5.08(主电源关闭时 LV 触发选择)=1 时,L1-L3 间瞬停时间超过 Pr5.06(伺服关闭时顺序设置)所定的时间。 测量连接器(L1,L2,L3)的线间电压。 (1)电源电压低。发生瞬间停电。 (1)提高电源电压容量。更换电源。排除主电源电磁接触器脱落故障后,再次投入电源。 WORD 格式..可编辑 专业知识整理分享 (2)发生瞬间停电。 (2)尝试将Pr5.09(主电源关闭检测时间)设定延长。正确设定各相电源。 (2)电源容量不足…受主电源接通时的冲击电流影响,导致电源电压下降。 (3)提高电源容量。 (3)缺相…应输入三相规格的驱动器实际以单相电源运转。 (4)正确连接电源的各相(L1,L2,L3)。单相100V 及单相200v 时,请使用 L1,L3。 (4)驱动器故障(回路故障) (5)更换新的驱动器。 14 0 过 电流保...
