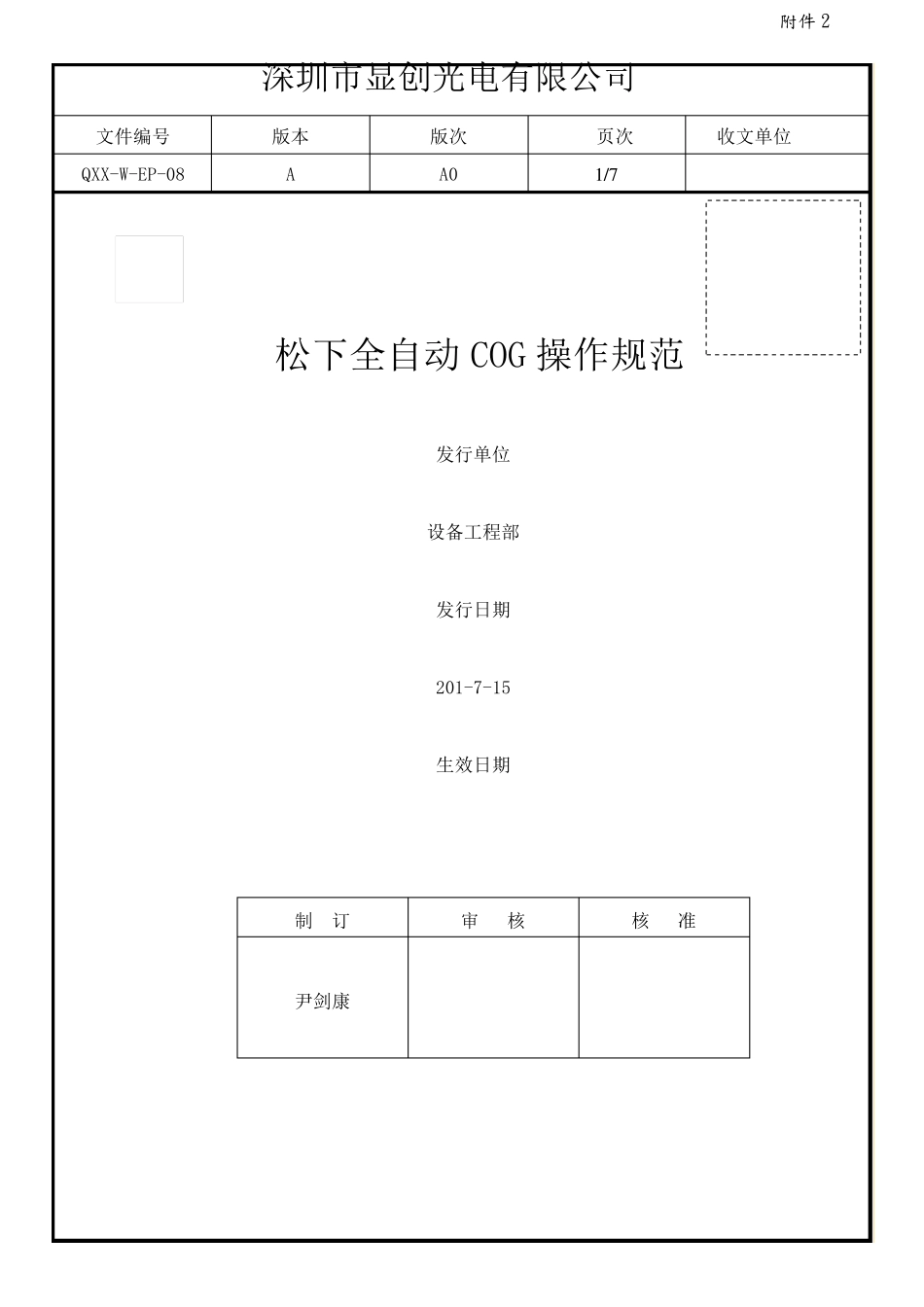

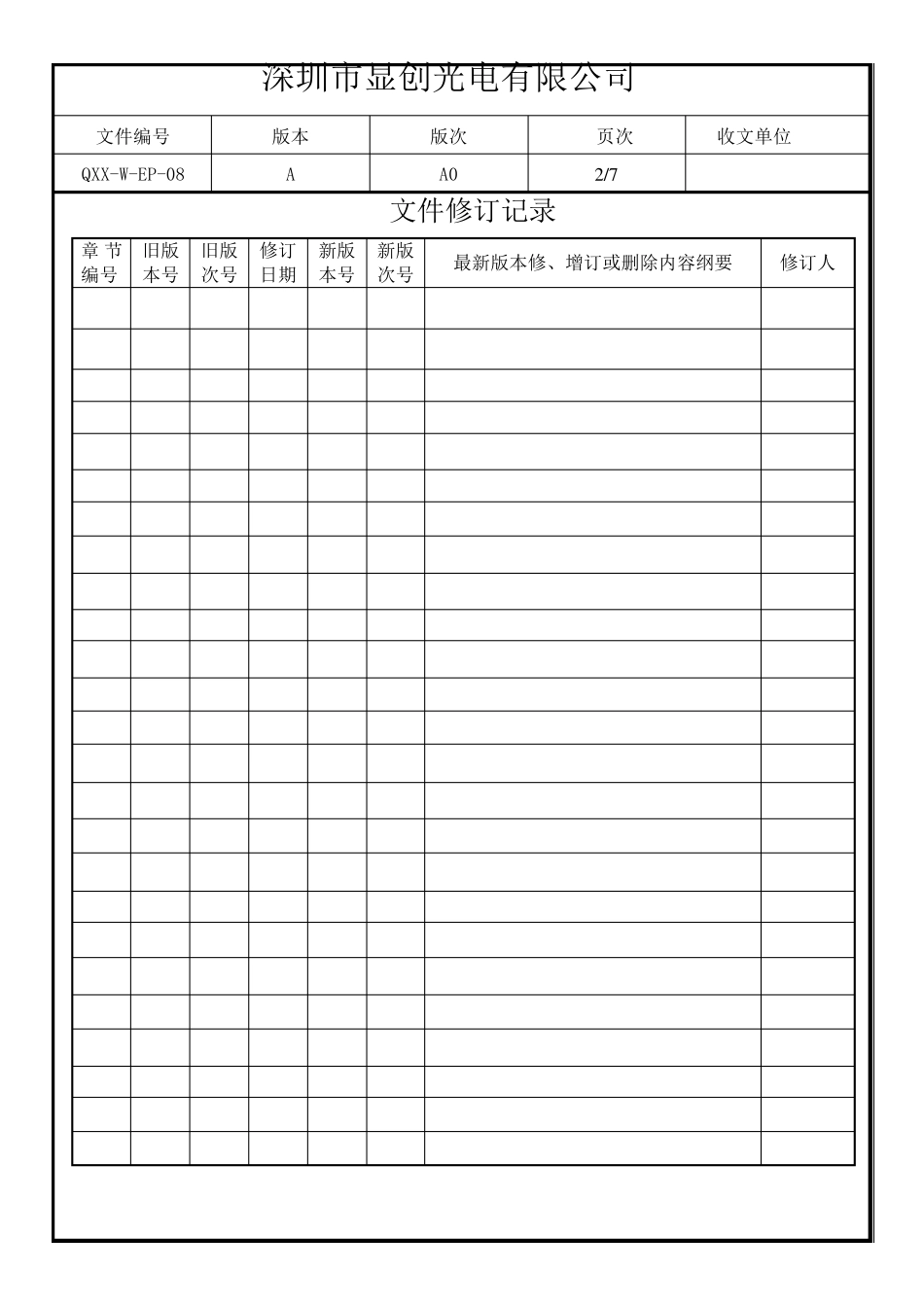

深圳市显创光电有限公司 文件编号 版本 版次 页次 收文单位 QXX-W-EP-08 A A0 1 /7 松下全自动 COG 操作规范 发行单位 设备工程部 发行日期 201-7-15 生效日期 制 订 审 核 核 准 尹剑康 附 件 2 深圳市显创光电有限公司 文件编号 版本 版次 页次 收文单位 QXX-W-EP-08 A A0 2 /7 文件修订记录 章节编号 旧版本号 旧版次号 修订 日期 新版本号 新版次号 最新版本修、增订或删除内容纲要 修订人 深圳市显创光电有限公司 文件编号 版本 版次 页次 收文单位 QXX-W-EP-08 A A0 3 /7 1.目 的: 为了保证产线的员工能够在最快的时间内了解设备各部件的功能性、如何正确的操作设备、对设备的相关操作步骤达到全面的理解和认识，在生产的过程中正确的操作设备而制定本文件。 2.适用范围： 仅适用于显创光电生产车间全部的松下全自动 COG 机操作。 3.相关权责: 3．1 制造部生产人员：负责对设备的日常点检和操作； 3．2 工程部设备组：负责对设备的安装、调试及维护管理工作； 3．3 工程部：负责对设备工艺要求的控制和制定该工位的作业指导书. 3. 4 设备配件相关用语： 3.4.1 STAGE :工作平台，工程作业进行中将 PANEL 或其他材料吸着，在运作时使用的装置； 3.4.2 HEAD：各BONDING 热压头，需在一定温度、压力、时间的条件下工作； 3.4.3 CHIP Pre-alignment STAGE：ACF 移动平台； 3.4.4 皮带：进料和收料的传送装置. 4.名词定义： 4.1 LCD :液晶显示器； 4.2 ACF: 异方性导电胶； 4.4 硅胶条：对热压头保护与 隔 热； 4.5 吸塑 盘 ：将热压OK的产品 进行周 转 ； 4.6 热压头：使ACF贴 附 在COG上 ； 4.7 IC： 驱 动LCD的集 成 线路 ； 4.8 酒 精 ：清 洁 异物 ； 4.9 无 尘 布 ： 防 止 刮 伤 与 清 洗 LCD； 5.作业流 程及说 明 ： 5.1 设备说 明 5.1.1 设备用途 ：使IC 绑 定在LCD 上 。 5.1.2 设备外 观 和结 构 如下图 示介 绍 ： 深圳市显创光电有限公司 文件编号 版本 版次 页次 收文单位 QXX-W-EP-08 A A0 4 /7 1）温控表 2）硅胶片 3）气压阀 4）压力表 5）LCD 放置平台 6）电源开关 7）急停开关 8）按钮 5.2 ACF 的安装： 如图（1）所示 5.2.1 如图（1）所示；把解冻好的ACF 打开取出ACF，把ACF 盘固定在固定轮上后，抽出ACF 的长度分离...
