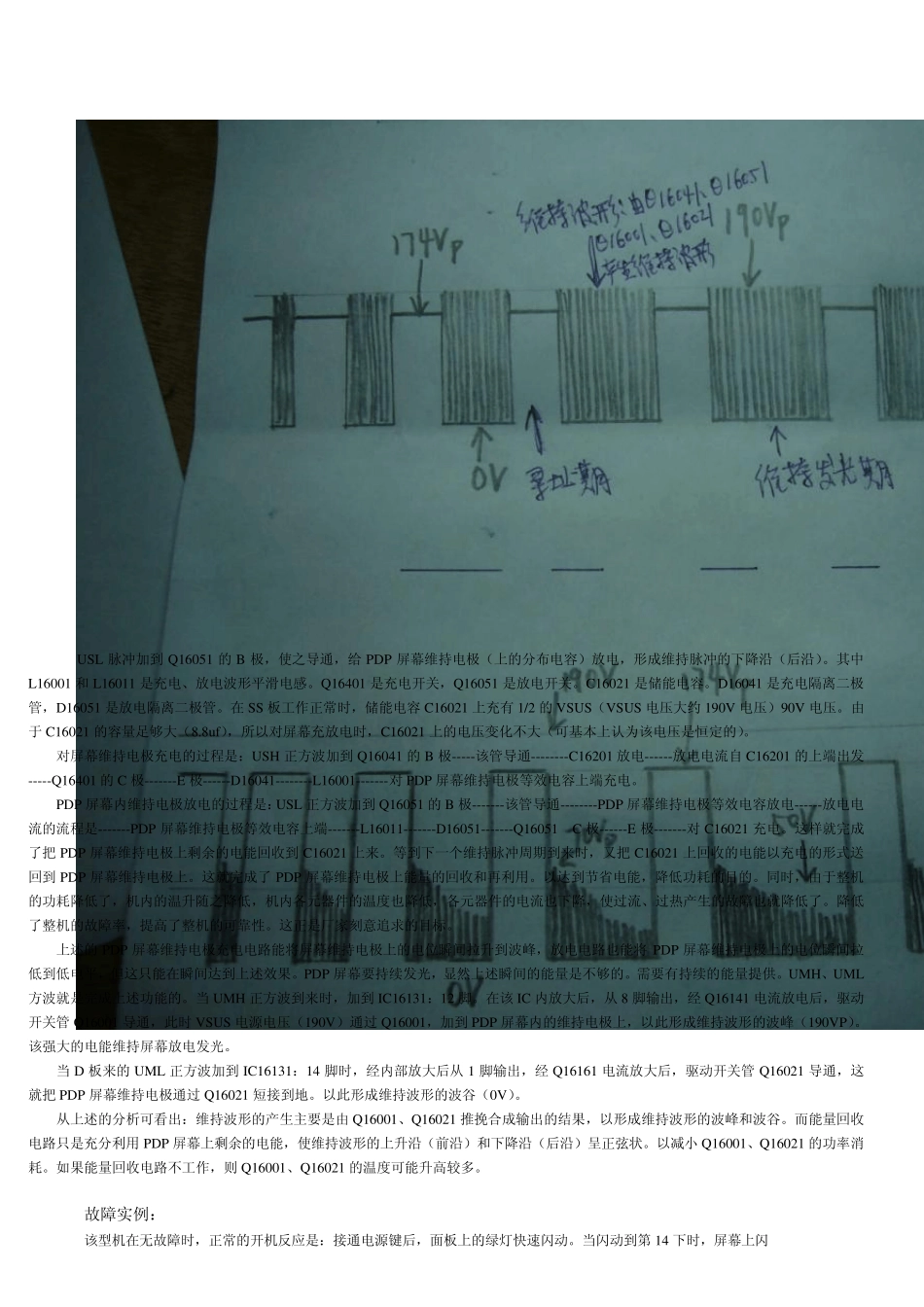

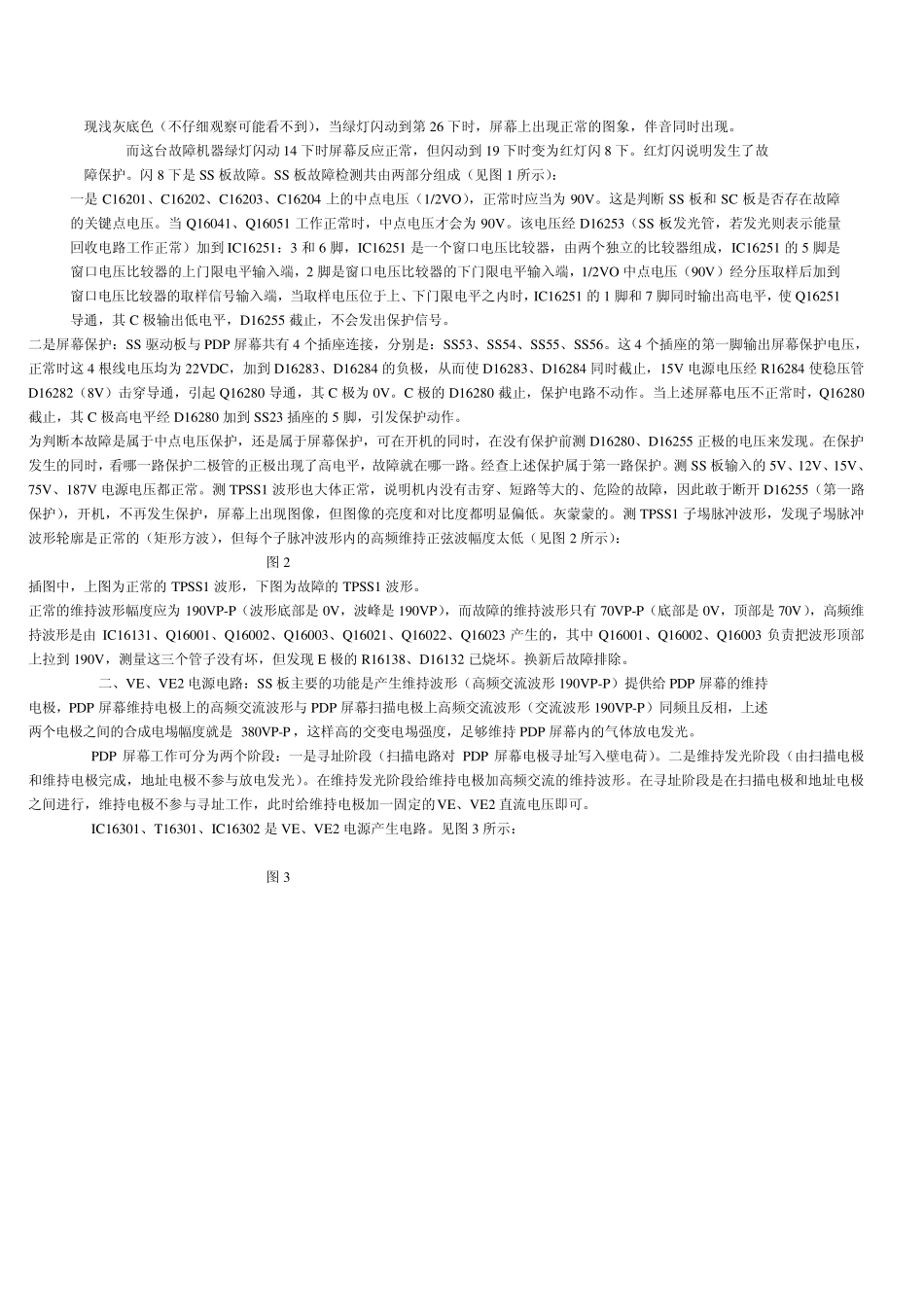

42PV8C /80C SS 板电路精解 吴善龙 一、维持波形产生电路：松下等离子彩电SS 板维持电压波形的产生过程（SC 板维持波形的产生过程与 SS 板相同）：松下 PDP 彩电屏幕驱动属于交流驱动，这就意味着为了使 PDP 屏幕发光，要在 PDP 屏幕内对应的电极上（扫描电极和维持电极）加反相的交流驱动波形（类似于正弦波），为了降低驱动 PDP 屏幕所消耗的电能，设计了屏幕驱动电能的能量回收电路。在图 1 中， 图 1 D 板内放电控制集成电路产生的如下 4 个放电控制脉冲加到 SS 板的放电驱动电路：USH、USL、UMH、UML。这 4 个放电控制脉冲的作用分别是：USH 加到 Q16401 的 B 极，使 Q16401 导通，给 PDP 屏幕维持电极（上的分布电容）充电，从而形成维持脉冲的前沿（上升沿）。见图 2 图 2 1234SS53A1234SS56A 1234SS54A1234SS55A PDP屏插座PDP屏插座PDP屏插座PDP屏插座R16290RES2R16291RES2R16292RES2R16293RES2C16284C16285C16283C16282D16284D16284D16283D16283+15R16284D162826.8VR16282R16283Q16280R?1KR16280D16280Q16041Q16051C162018.8uFR1603427KR1603356KR1603282KR1603182K+187VD16041L16001C160711000PD16051C160921000PUSHUSLQ16001Q16021L1601114L INUMLIC16131R161611L OQ16161+15V12H INUMHIC16131R161418H OQ16141R16138D161326VS+15VD16131C161314.7uFR16134C161337VB+15V3VCCTP SS1TP SS11/2VO1/2VOD16253R16252R16253R16254R16255R16256R16251+15V5+6_2_3+71R16257R16260+5Q16251R16258+5D16255123456789101112SS2348VCCGNDIC16251IC1625122V22V22V22V8V8V0.6V0V90V90V90V11.25V4.5V8.56V8.56V8.56V USL 脉冲加到Q16051 的B 极，使之导通，给PDP 屏幕维持电极（上的分布电容）放电，形成维持脉冲的下降沿（后沿）。其中L16001 和L16011 是充电、放电波形平滑电感。Q16401 是充电开关，Q16051 是放电开关。C16021 是储能电容。D16041 是充电隔离二极管，D16051 是放电隔离二极管。在 SS 板工作正常时，储能电容C16021 上充有 1/2 的VSUS（VSUS 电压大约 190V 电压）90V 电压。由于 C16021 的容量足够大（8.8u f），所以对屏幕充放电时，C16021 上的电压变化不大（可基本上认为该电压是恒定的）。 对屏幕维持电极充电的过程是：USH 正方波加到Q16041 的B 极-----该管导通--------C16201 放电------放电电流自 C16201 的上端出发-----Q16401 的C 极-...
