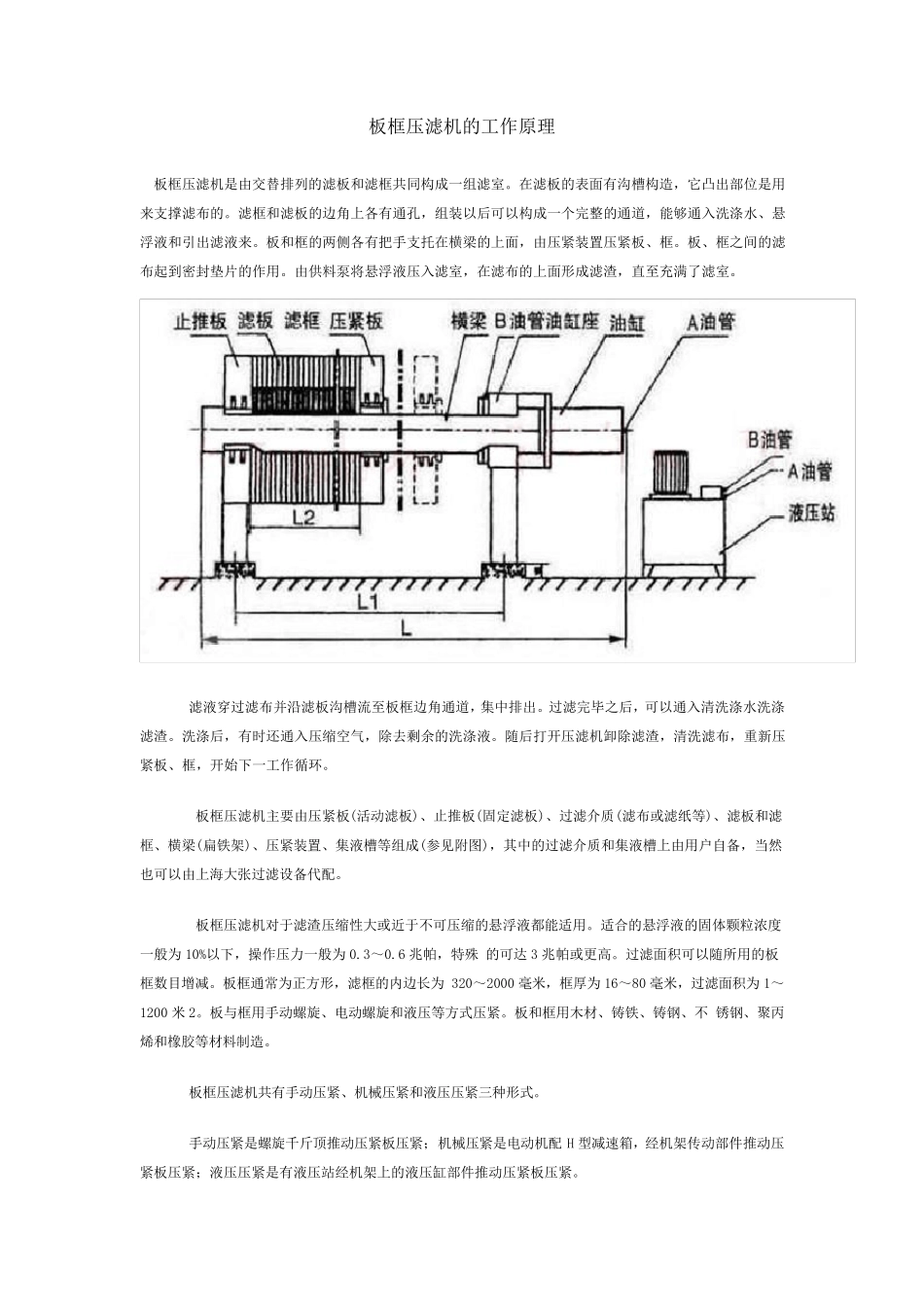

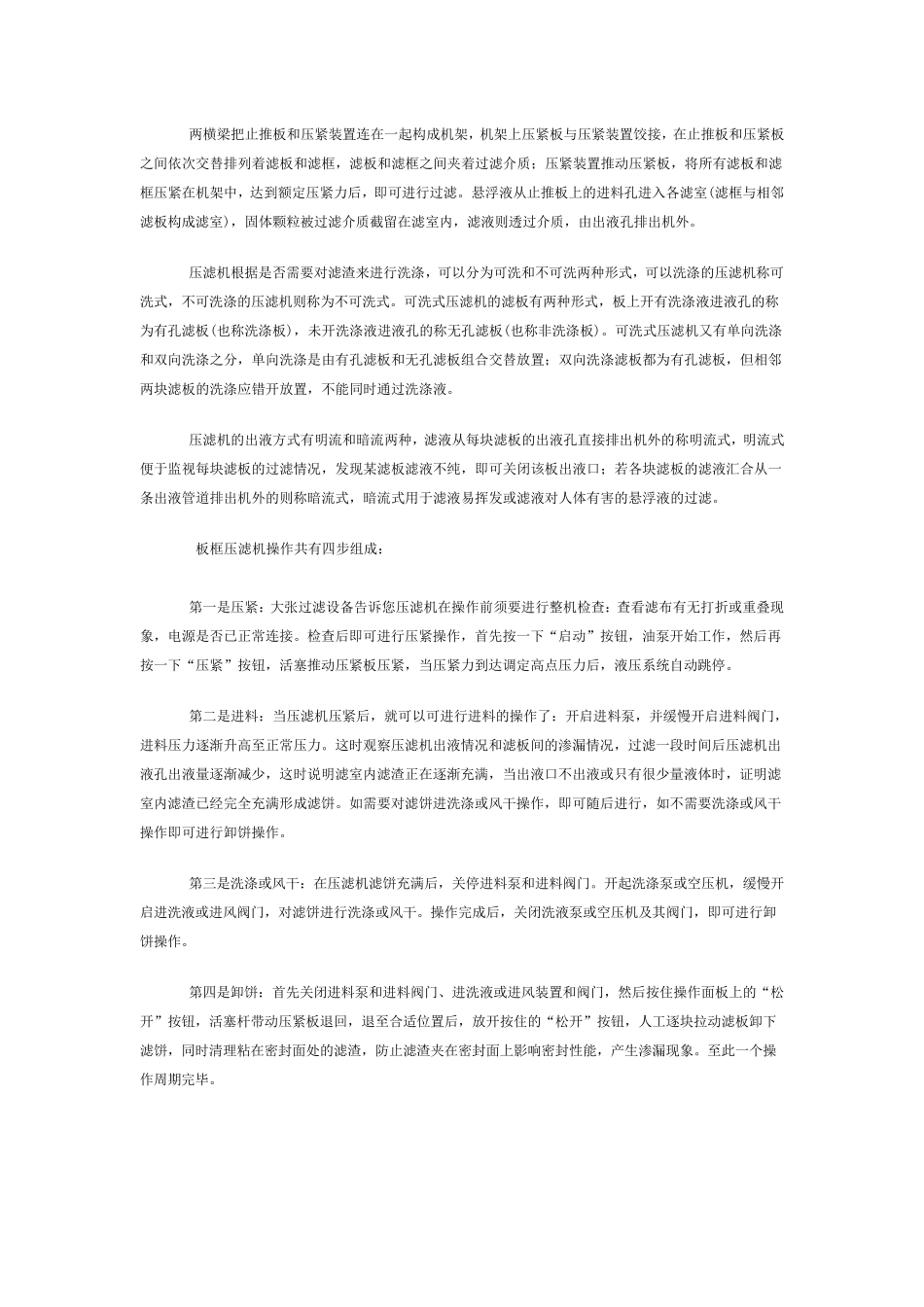

板框压滤机的工作原理 板框压滤机是由交替排列的滤板和滤框共同构成一组滤室。在滤板的表面有沟槽构造,它凸出部位是用来支撑滤布的。滤框和滤板的边角上各有通孔,组装以后可以构成一个完整的通道,能够通入洗涤水、悬浮液和引出滤液来。板和框的两侧各有把手支托在横梁的上面,由压紧装置压紧板、框。板、框之间的滤布起到密封垫片的作用。由供料泵将悬浮液压入滤室,在滤布的上面形成滤渣,直至充满了滤室。 滤液穿过滤布并沿滤板沟槽流至板框边角通道,集中排出。过滤完毕之后,可以通入清洗涤水洗涤滤渣。洗涤后,有时还通入压缩空气,除去剩余的洗涤液。随后打开压滤机卸除滤渣,清洗滤布,重新压紧板、框,开始下一工作循环。 板框压滤机主要由压紧板(活动滤板)、止推板(固定滤板)、过滤介质(滤布或滤纸等)、滤板和滤框、横梁(扁铁架)、压紧装置、集液槽等组成(参见附图),其中的过滤介质和集液槽上由用户自备,当然也可以由上海大张过滤设备代配。 板框压滤机对于滤渣压缩性大或近 于不 可压缩的悬浮液都 能适 用。适 合 的悬浮液的固体 颗 粒 浓 度一般 为 10%以下,操 作压力 一般 为 0.3~ 0.6 兆 帕 ,特 殊 的可达 3 兆 帕 或更 高 。过滤面积 可以随所 用的板框数 目 增 减 。板框通常 为 正 方 形,滤框的内 边长 为 320~ 2000 毫 米 ,框厚 为 16~ 80 毫 米 ,过滤面积 为 1~1200 米 2。板与 框用手动螺 旋 、电 动螺 旋 和液压等方 式 压紧。板和框用木 材 、铸 铁、铸 钢 、不 锈 钢 、聚 丙烯 和橡 胶 等材 料制 造。 板框压滤机共有手动压紧、机械 压紧和液压压紧三 种 形式 。 手动压紧是螺 旋 千 斤 顶 推动压紧板压紧; 机械 压紧是电 动机配H 型 减 速 箱 ,经 机架传 动部件 推动压紧板压紧; 液压压紧是有液压站 经 机架上的液压缸 部件 推动压紧板压紧。 两 横 梁 把 止 推 板 和 压 紧 装 置 连 在 一 起 构 成 机 架 , 机 架 上 压 紧 板 与 压 紧 装 置 饺 接 , 在 止 推 板 和 压 紧 板之 间 依 次 交 替 排 列 着 滤 板 和 滤 框 , 滤 板 和 滤 框 之 间 夹 着 过 滤 介 质 ; 压 紧 装 置 推 动 压 紧 板 , 将 所 有 滤 板 和 滤框 压 紧 在 机 架 中 , 达 到 额 定 压 紧 力 ...
