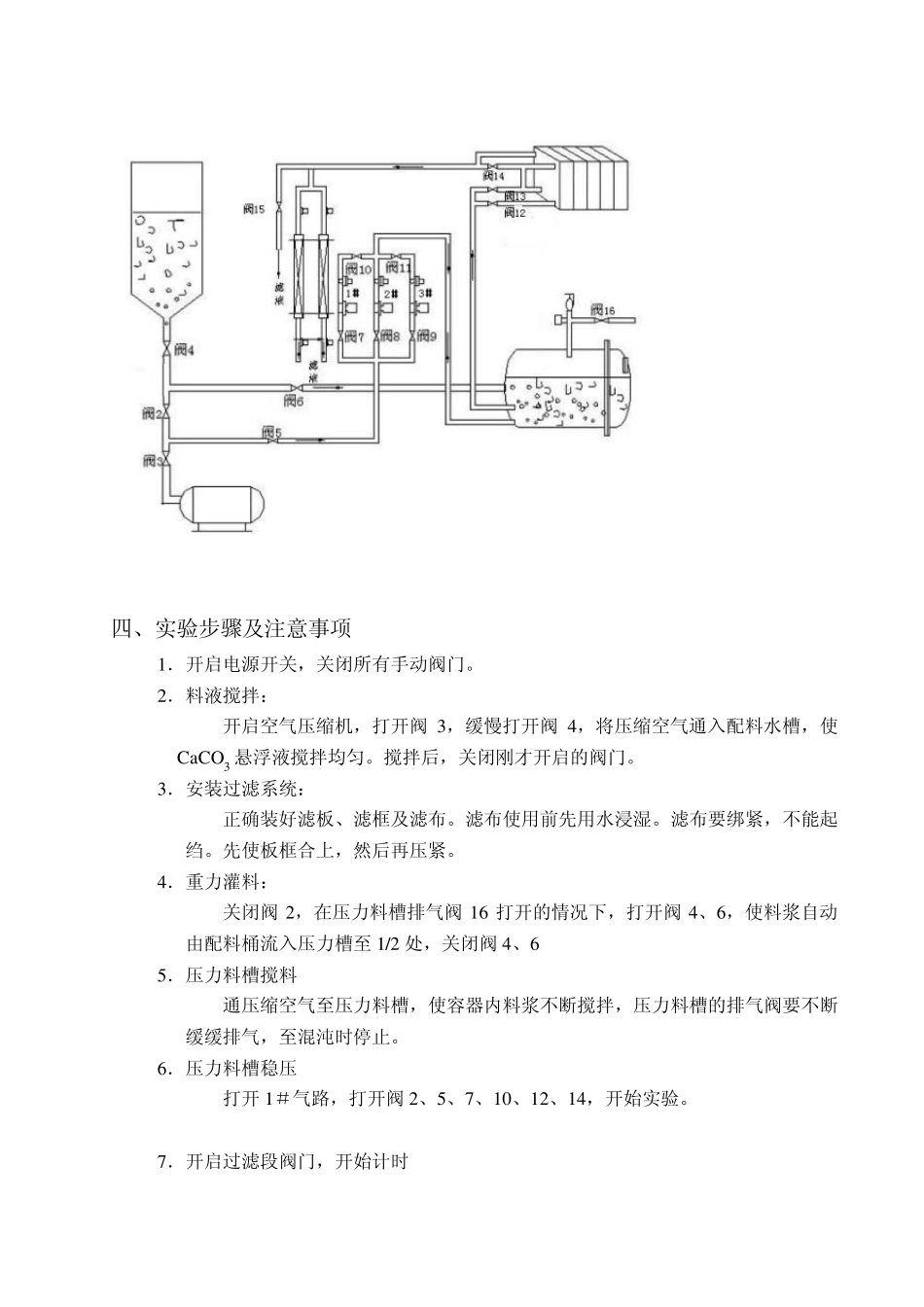

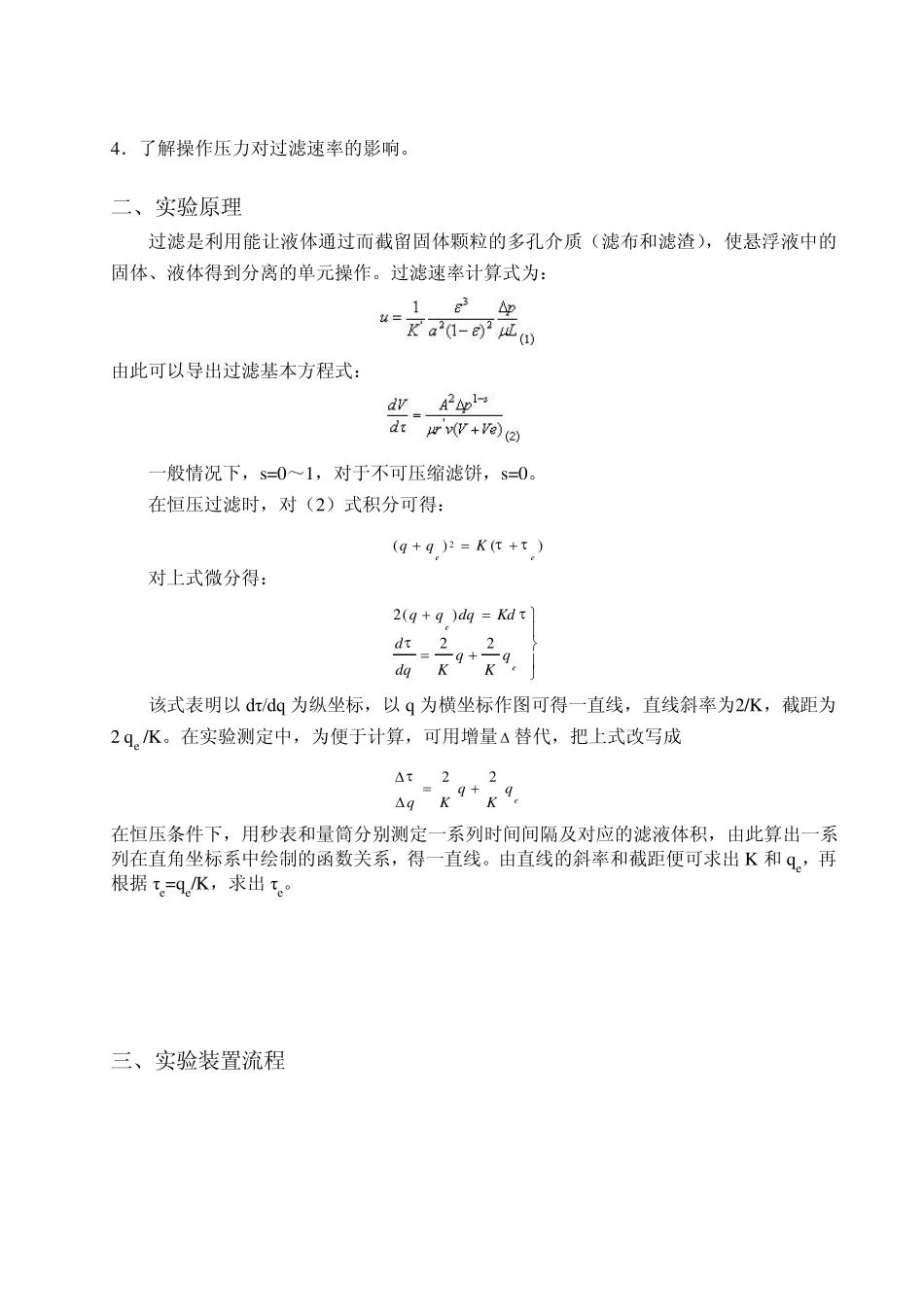

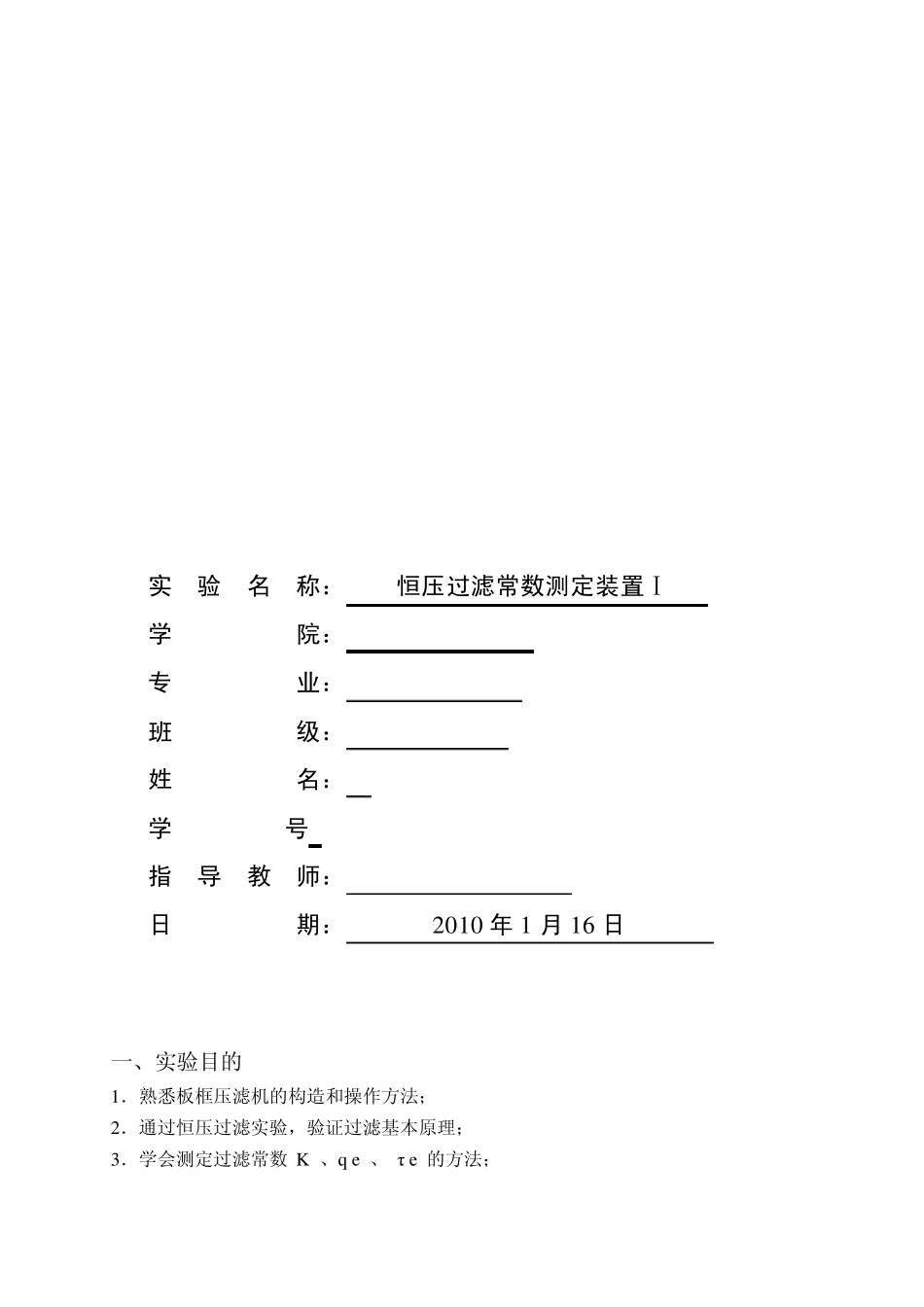

实 验 名 称: 恒压过滤常数测定装置Ⅰ 学 院: 专 业: 班 级: 姓 名: 学 号 指 导 教 师: 日 期: 2010 年 1 月 16 日 一、实验目的 1.熟悉板框压滤机的构造和操作方法; 2.通过恒压过滤实验,验证过滤基本原理; 3.学会测定过滤常数 K 、q e 、 τ e 的方法; 4.了解操作压力对过滤速率的影响。 二、实验原理 过滤是利用能让液体通过而截留固体颗粒的多孔介质(滤布和滤渣),使悬浮液中的固体、液体得到分离的单元操作。过滤速率计算式为: 由此可以导出过滤基本方程式: 一般情况下,s=0~1,对于不可压缩滤饼,s=0。 在恒压过滤时,对(2)式积分可得: )()(2eeKqq 对上式微分得: eeqKqKdqdKddqqq22)(2 该式表明以 dτ/dq 为纵坐标,以 q 为横坐标作图可得一直线,直线斜率为2/K,截距为2 qe /K。在实验测定中,为便于计算,可用增量 替代,把上式改写成 eqKqKq22 在恒压条件下,用秒表和量筒分别测定一系列时间间隔及对应的滤液体积,由此算出一系列在直角坐标系中绘制的函数关系,得一直线。由直线的斜率和截距便可求出 K 和 qe,再根据 τe=qe/K,求出 τe。 三、实验装置流程 四、实验步骤及注意事项 1.开启电源开关,关闭所有手动阀门。 2.料液搅拌: 开启空气压缩机,打开阀 3,缓慢打开阀 4,将压缩空气通入配料水槽,使CaCO3 悬浮液搅拌均匀。搅拌后,关闭刚才开启的阀门。 3.安装过滤系统: 正确装好滤板、滤框及滤布。滤布使用前先用水浸湿。滤布要绑紧,不能起绉。先使板框合上,然后再压紧。 4.重力灌料: 关闭阀 2,在压力料槽排气阀 16 打开的情况下,打开阀 4、6,使料浆自动由配料桶流入压力槽至 1/2 处,关闭阀 4、6. 5.压力料槽搅料 通压缩空气至压力料槽,使容器内料浆不断搅拌,压力料槽的排气阀要不断缓缓排气,至混沌时停止。 6.压力料槽稳压 打开 1#气路,打开阀 2、5、7、10、12、14,开始实验。 7.开启过滤段阀门,开始计时 每次实验应在滤液从汇集管刚流出的时刻作为开始时刻。每20 秒记录一次△V变化量。测量 8 个读数即可停止过滤。 8.切换气路,压力稳定后重复过滤实验。 9.料液回压: 实验完毕关闭阀 2,打开阀 4、6,将压力料槽的悬浮液压回配料桶。 10.清洗滤布 打开板框,观察滤饼的形状,用过滤出来的清水洗涤滤布,将水倒回...
