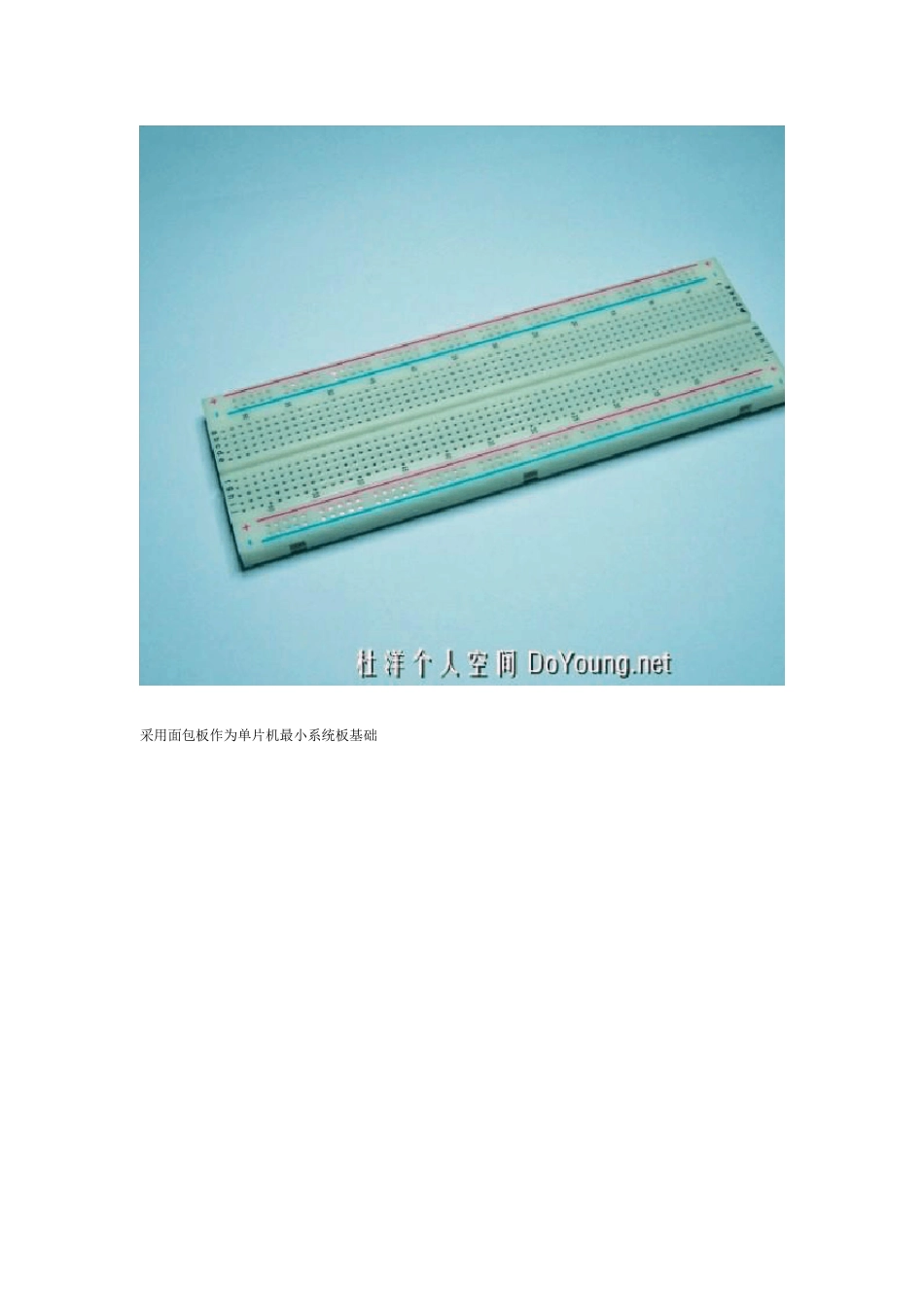

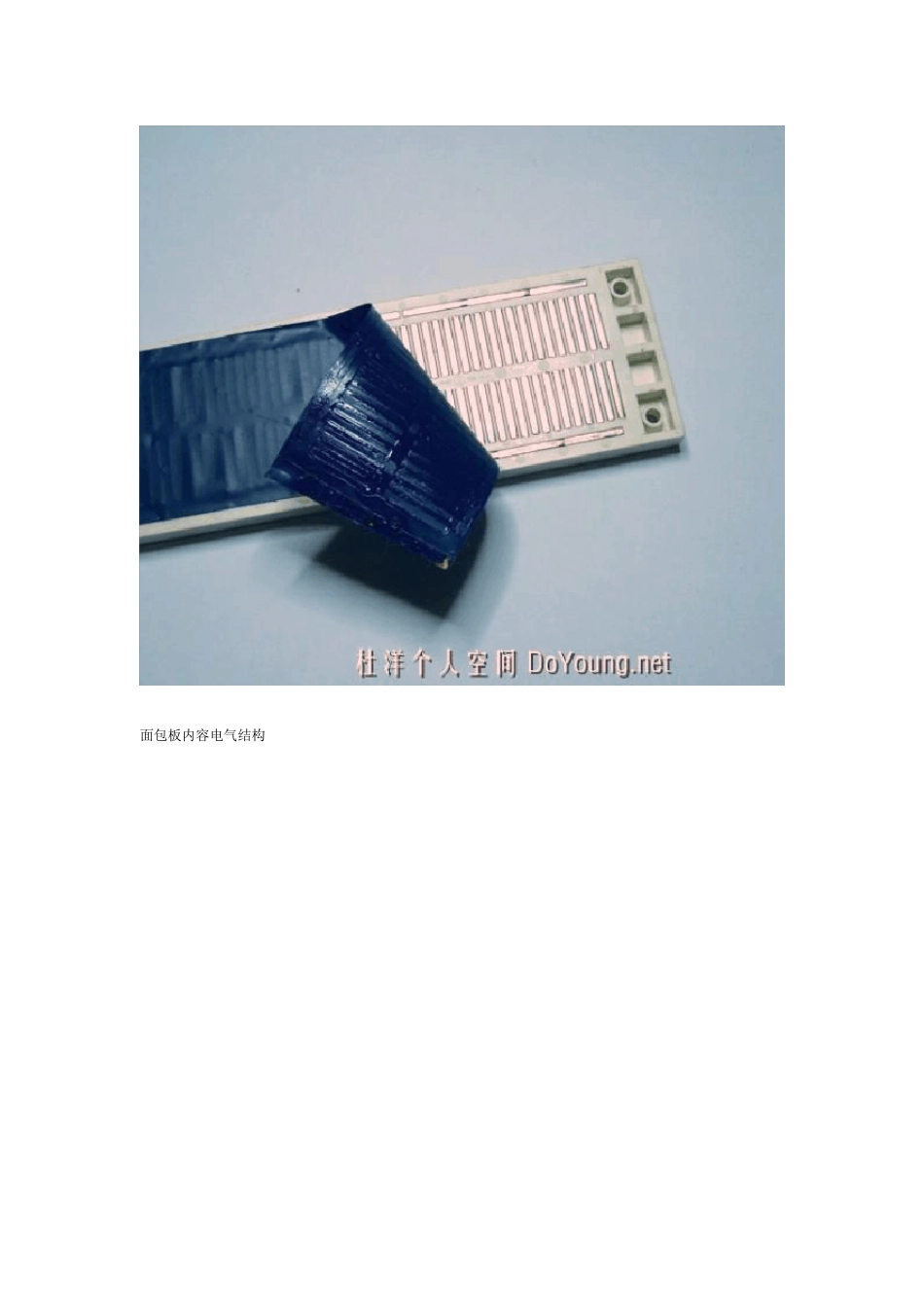

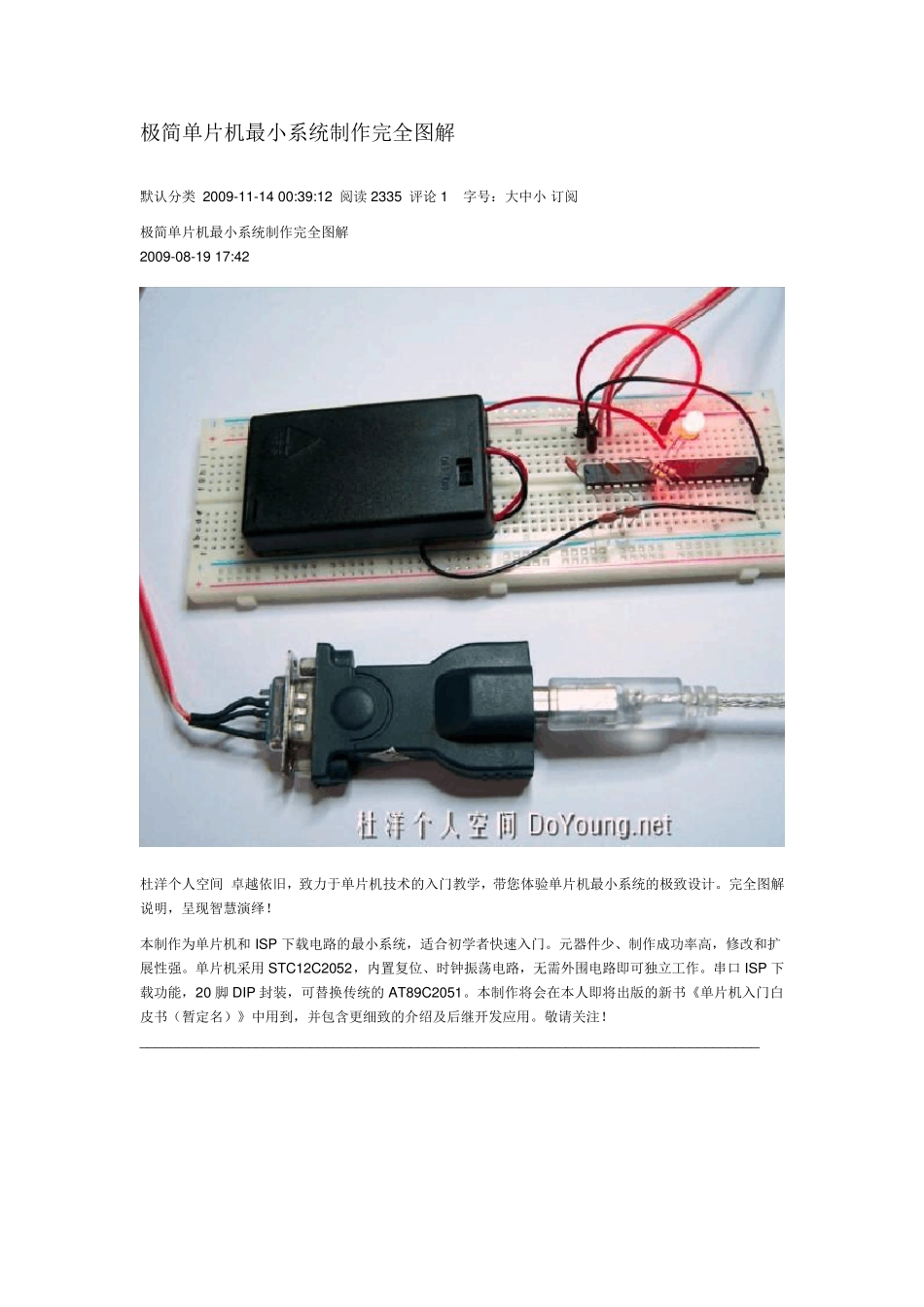

极简单片机最小系统制作完全图解 默认分类 2009-11-14 00:39:12 阅读2335 评论1 字号：大中小 订阅 极简单片机最小系统制作完全图解 2009-08-19 17:42 杜洋个人空间 卓越依旧，致力于单片机技术的入门教学，带您体验单片机最小系统的极致设计。完全图解说明，呈现智慧演绎！ 本制作为单片机和ISP 下载电路的最小系统，适合初学者快速入门。元器件少、制作成功率高，修改和扩展性强。单片机采用 STC12C2052，内置复位、时钟振荡电路，无需外围电路即可独立工作。串口 ISP 下载功能，20 脚 DIP 封装，可替换传统的AT89C2051。本制作将会在本人即将出版的新书《单片机入门白皮书（暂定名）》中用到，并包含更细致的介绍及后继开发应用。敬请关注！ ________________________________________________________________________________ 采用面包板作为单片机最小系统板基础 面包板内容电气结构 本制作所需要的所有元器件 电池盒：采用3 节7 号电池来给单片机系统提供4.5V 工作电压 简化了复杂的电源稳压和滤波电路 电池盒自带有开关 红线为正极（+） 黑线为负极（-） 单片机：采用STC12C2052AD 内置RC 振荡、复位电路，同时具有 AD（模数转换）功能 电平芯片：采用MAX232 作为电脑串口下载的电平转换芯片 电容：用于 MAX232 振荡的外部电容 串口：采用RS232-D9 型母头，可视电脑串口不同而选择 排线：3 根一组的排线，用作串口延长线 LED：用于单片机最小系统的实验，请采用高驱动电压值的LED，否则需要串联 1K 欧限流电阻 电阻：用于MAX232 与 STC12C2052AD 的串行接口连接，也可以使用导线替代 导线：用于电源（红色）和地（黑色）的连接 USB 转RS232 模块：在没有串口的电脑上使用此模块扩展出串口，如电脑已有串口可忽略 （点击放大） 电路原理图：以下制作依此原理图设计 制作过程 将排线和串口接头焊好，并用热缩管保护。三条线分别连接串口序号的2（RXD）、3（TXD）、5（GND） 排线别一端用烙铁将导线挂锡，使其坚硬，易插入面包板 | 串口连接线成品 准备好面包板，我们只使用中间的一小部分 插入 STC12C2052AD 在面包板的最小面 在前面空一格处插入 MAX232 芯片 插入0.1uF 电容在MAX232 芯片的1、3 脚和 4、5 脚上 插入0.1uF 电容在MAX232 芯片的2、16 脚上 插入0.1uF 电容在MAX232 芯片的6、15 脚上 插入100 欧电阻在MAX232 芯片的12 脚与STC12C205...
