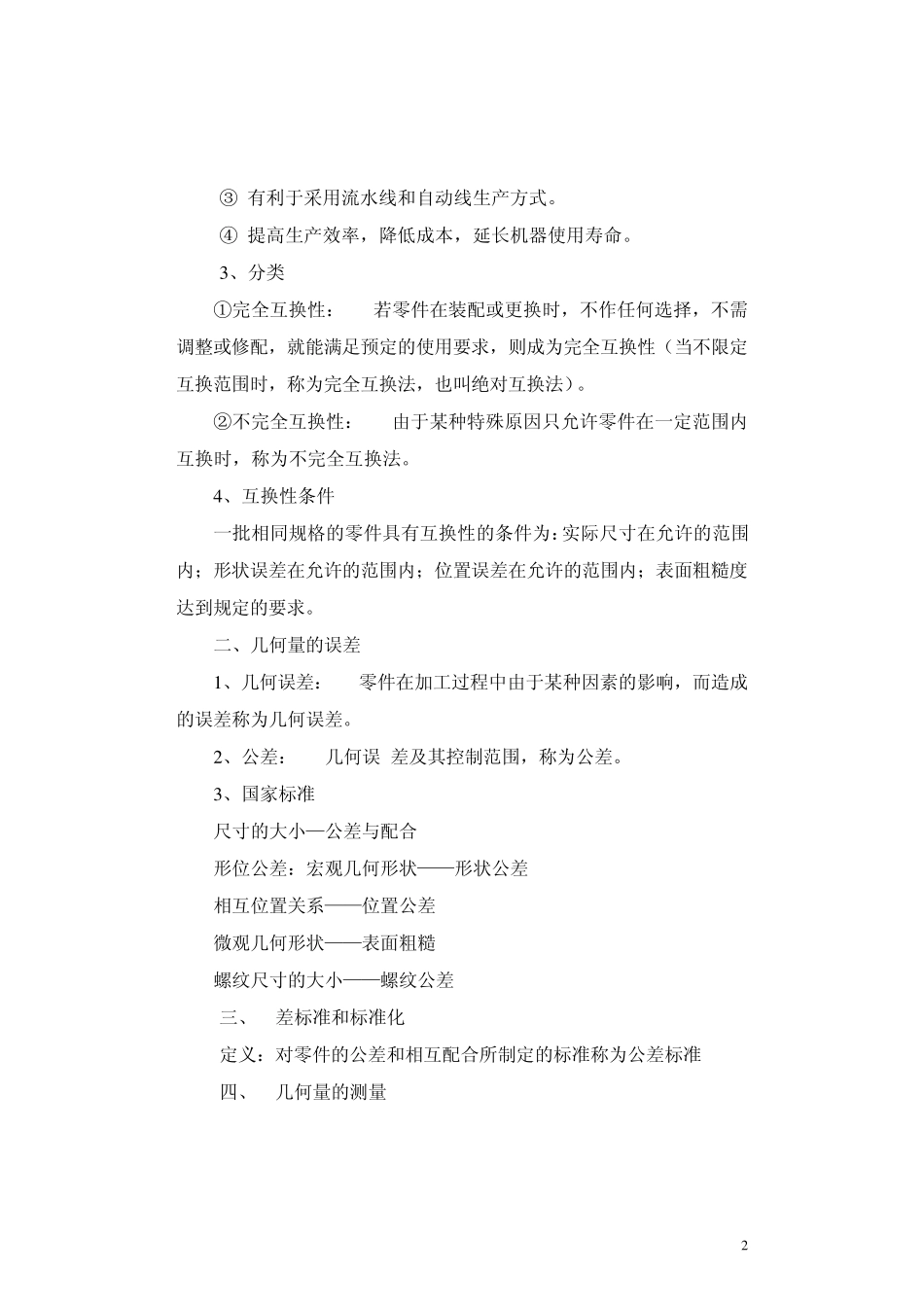

教 案 第 周 教学过程: 绪 论 一、互换性的概述 1 .互换性的概念 在机械工业中,互换性是指制成的同一规格的一批零件或部件,不需作任何挑选,调整或辅助加工(如钳工修配),就能进行装配,并能满足机械产品的使用性能要求的一种特性。例：同型号的轴承、光管、螺钉等等。 互换性内容：几何参数，力学性能，物理化学性能等方面。 2 、作用 ① 有利于组织专业化协作。 ② 有利于用现代化工艺装配。 课型 分类 理论课 上课 时间 年 月 日（第 节） 教学 课题 绪 论（30 分钟） 教学 目标 1 、理解互换性的基本概念，互换性的分类及互换性存在的必要性； 2 、了解标准化概念和公差标准发展概况； 3 、明确本课程的学习要求及学习方法。 教学 重点 互换性的基本概念及分类 教学 难点 几何量误差的理解 教学 后记 2 ③ 有利于采用流水线和自动线生产方式。 ④ 提高生产效率，降低成本，延长机器使用寿命。 3 、分类 ①完全互换性： 若零件在装配或更换时，不作任何选择，不需调整或修配，就能满足预定的使用要求，则成为完全互换性（当不限定互换范围时，称为完全互换法，也叫绝对互换法）。 ②不完全互换性： 由于某种特殊原因只允许零件在一定范围内互换时，称为不完全互换法。 4 、互换性条件 一批相同规格的零件具有互换性的条件为：实际尺寸在允许的范围内；形状误差在允许的范围内；位置误差在允许的范围内；表面粗糙度达到规定的要求。 二、几何量的误差 1 、几何误差： 零件在加工过程中由于某种因素的影响，而造成的误差称为几何误差。 2 、公差： 几何误 差及其控制范围，称为公差。 3 、国家标准 尺寸的大小—公差与配合 形位公差：宏观几何形状——形状公差 相互位置关系——位置公差 微观几何形状——表面粗糙 螺纹尺寸的大小——螺纹公差 三、 差标准和标准化 定义：对零件的公差和相互配合所制定的标准称为公差标准 四、 几何量的测量 3 对零件的测量是保证互换性生产的一个重要手段。 五、本课程的性质和任务 1 、掌握极限与配合方面的基本计算方法及代号的标注和识读； 2 、掌握形位公差代号的标注方法； 3 、掌握表面粗糙代号，符号的注法； 4 、掌握常用量具的使用方法。 教 案 第 周 课型 分类 理论课 上课 时间 年 月 日（第 节） 教学 课题 基本术语及定义 教学 目标 1、掌握尺寸、孔和轴、偏差、公差的概念，并能准...
