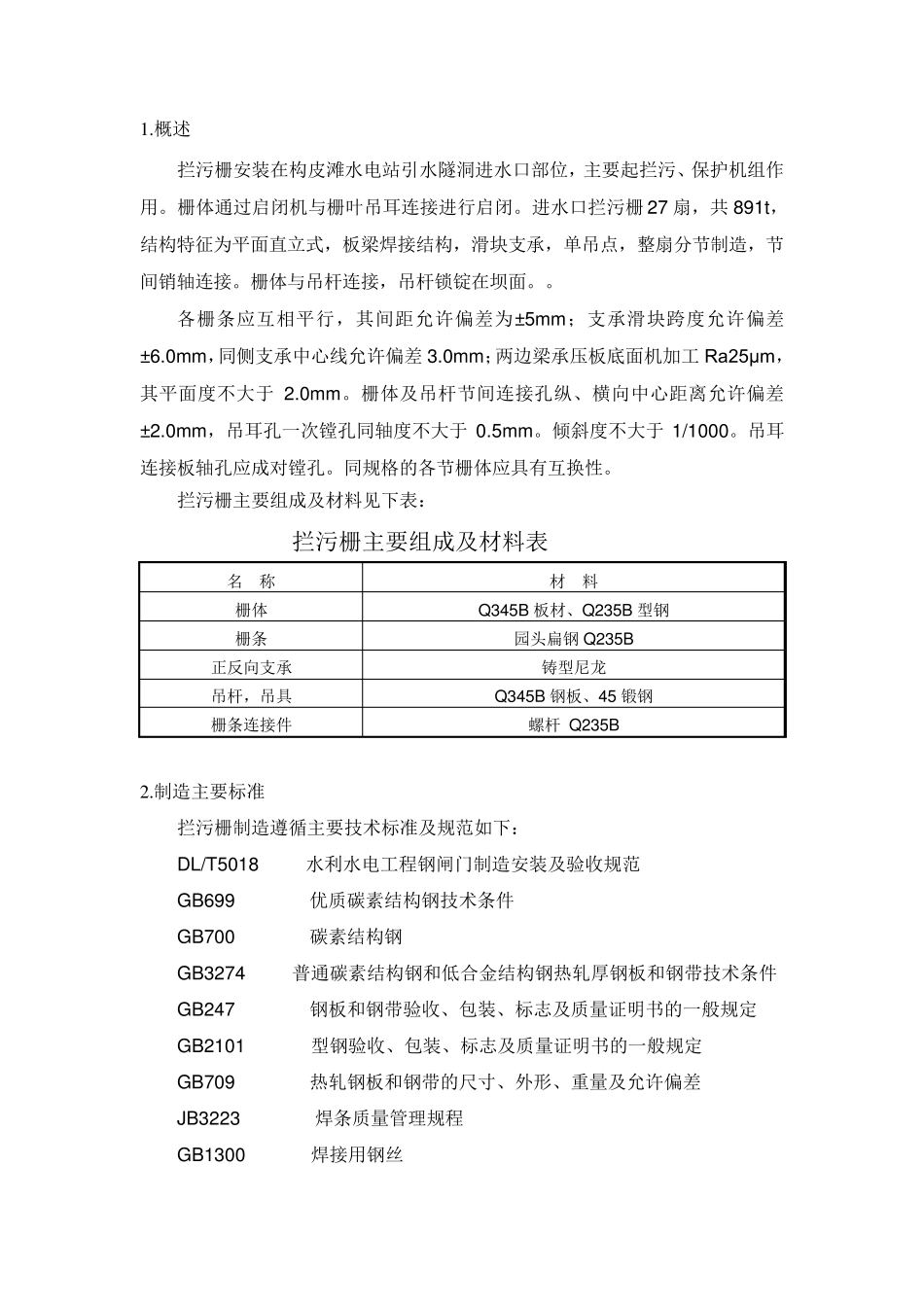

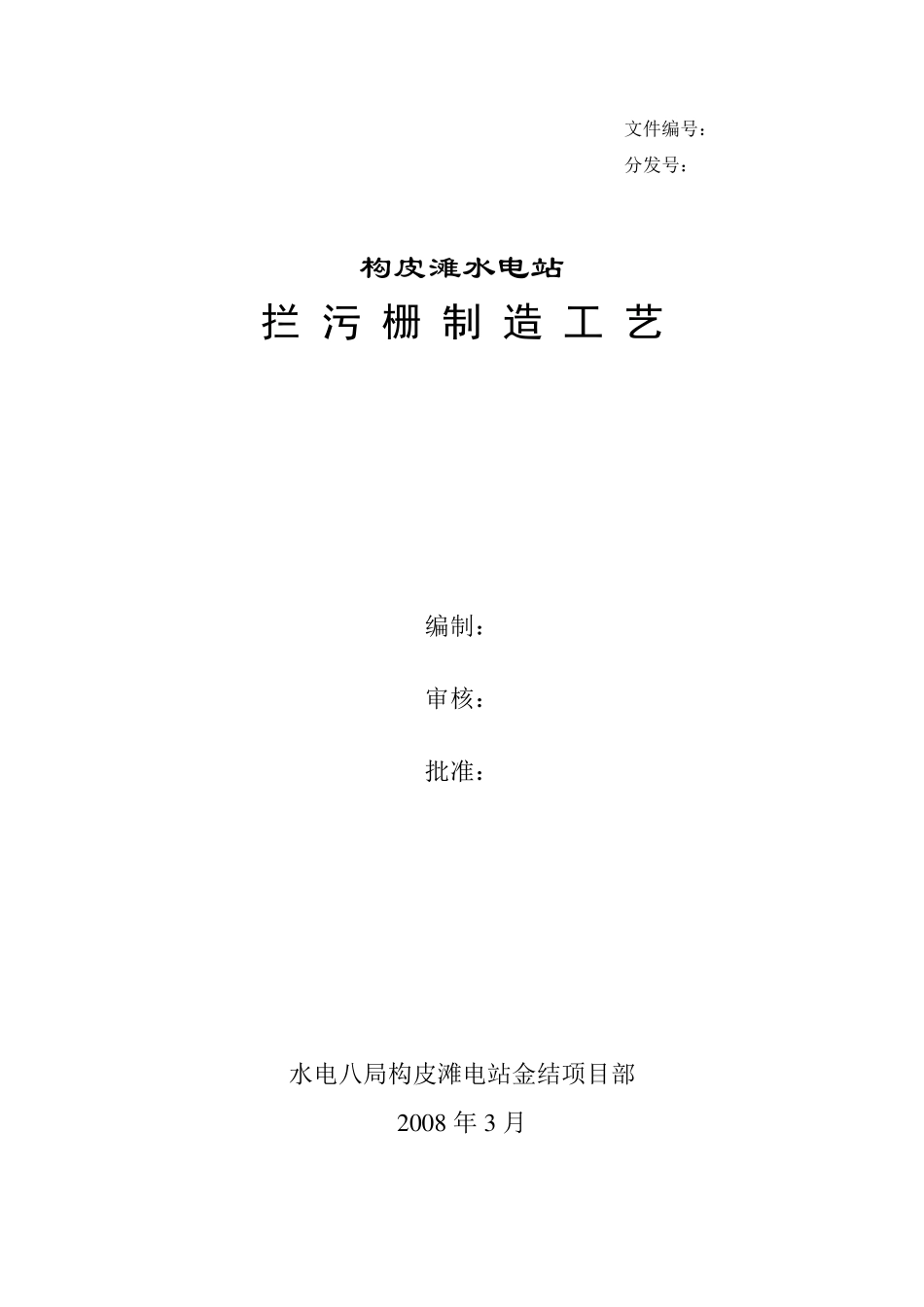

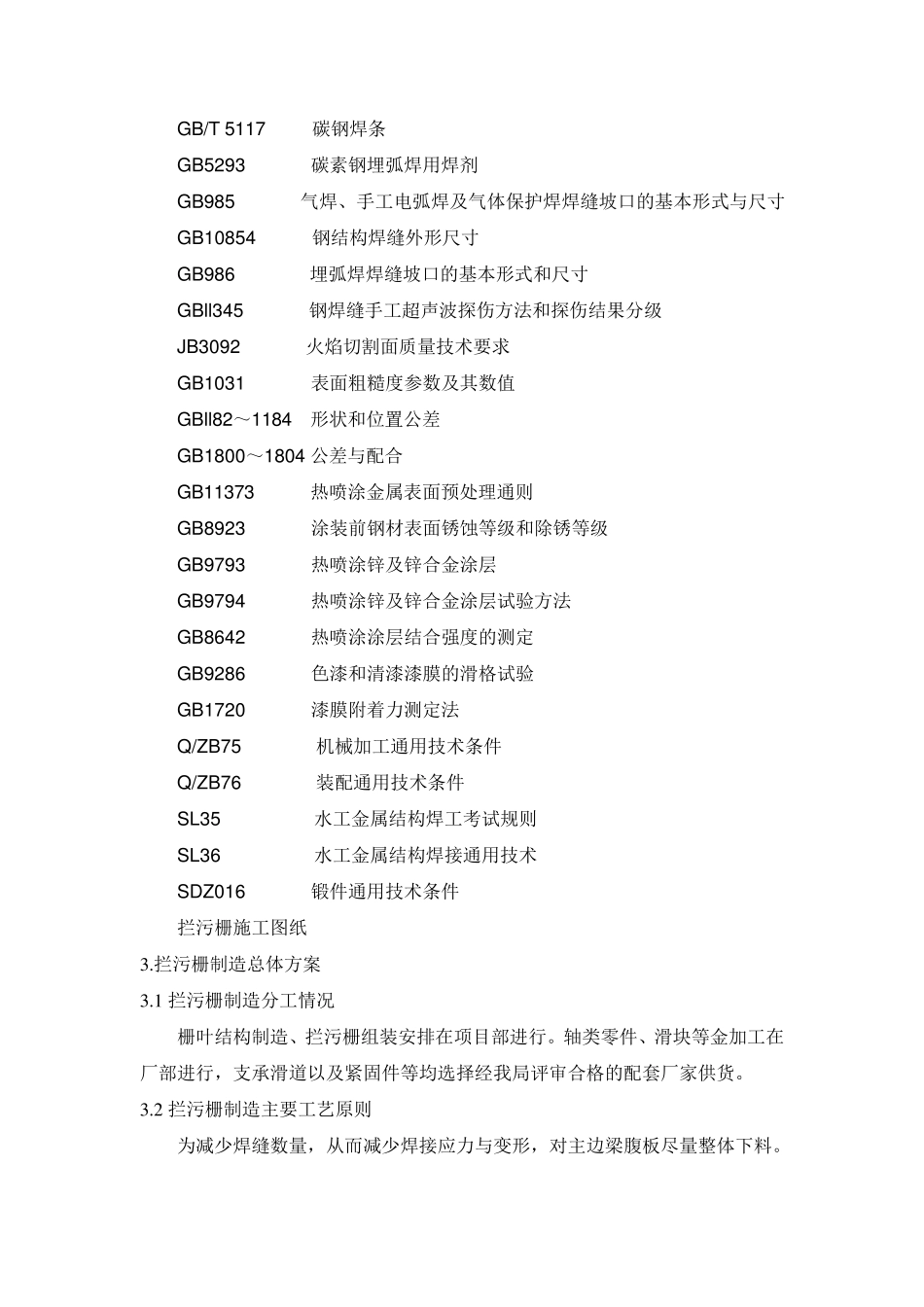

文件编号： 分发号： 构皮滩水电站 拦 污 栅 制 造 工 艺 编制： 审核： 批准： 水电八局构皮滩电站金结项目部 2 0 0 8 年 3 月 1 .概述 拦污栅安装在构皮滩水电站引水隧洞进水口部位，主要起拦污、保护机组作用。栅体通过启闭机与栅叶吊耳连接进行启闭。进水口拦污栅27 扇，共 891t，结构特征为平面直立式，板梁焊接结构，滑块支承，单吊点，整扇分节制造，节间销轴连接。栅体与吊杆连接，吊杆锁锭在坝面。。 各栅条应互相平行，其间距允许偏差为± 5mm；支承滑块跨度允许偏差± 6.0mm，同侧支承中心线允许偏差 3.0mm；两边梁承压板底面机加工 Ra25μm，其平面度不大于 2.0mm。栅体及吊杆节间连接孔纵、横向中心距离允许偏差± 2.0mm，吊耳孔一次镗孔同轴度不大于 0.5mm。倾斜度不大于 1/1000。吊耳连接板轴孔应成对镗孔。同规格的各节栅体应具有互换性。 拦污栅主要组成及材料见下表： 拦污栅主要组成及材料表 名 称 材 料 栅体 Q345B 板材、Q235B 型钢 栅条 园头扁钢 Q235B 正反向支承 铸型尼龙 吊杆，吊具 Q345B 钢板、45 锻钢 栅条连接件 螺杆 Q235B 2 .制造主要标准 拦污栅制造遵循主要技术标准及规范如下： DL/T5018 水利水电工程钢闸门制造安装及验收规范 GB699 优质碳素结构钢技术条件 GB700 碳素结构钢 GB3274 普通碳素结构钢和低合金结构钢热轧厚钢板和钢带技术条件 GB247 钢板和钢带验收、包装、标志及质量证明书的一般规定 GB2101 型钢验收、包装、标志及质量证明书的一般规定 GB709 热轧钢板和钢带的尺寸、外形、重量及允许偏差 JB3223 焊条质量管理规程 GB1300 焊接用钢丝 GB/T 5117 碳钢焊条 GB5293 碳素钢埋弧焊用焊剂 GB985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸 GB10854 钢结构焊缝外形尺寸 GB986 埋弧焊焊缝坡口的基本形式和尺寸 GBll345 钢焊缝手工超声波探伤方法和探伤结果分级 JB3092 火焰切割面质量技术要求 GB1031 表面粗糙度参数及其数值 GBll82～1184 形状和位置公差 GB1800～1804 公差与配合 GB11373 热喷涂金属表面预处理通则 GB8923 涂装前钢材表面锈蚀等级和除锈等级 GB9793 热喷涂锌及锌合金涂层 GB9794 热喷涂锌及锌合金涂层试验方法 GB8642 热喷涂涂层结合强度的测定 GB9286 色漆和清漆漆膜的滑格试验 GB1720 漆膜附着力测定法 Q/ZB75 机械加工通用技术条件 Q/ZB76 装...
