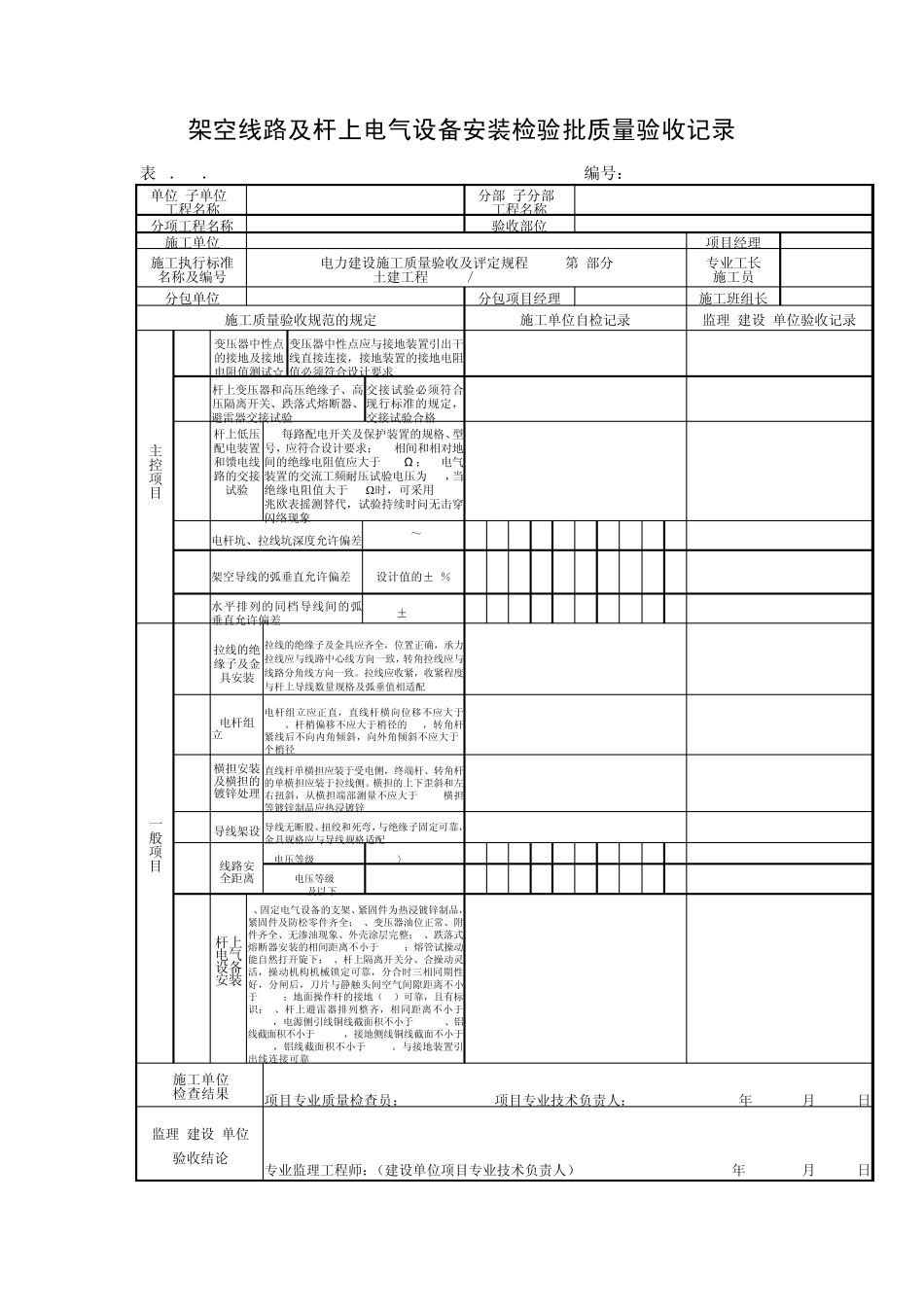

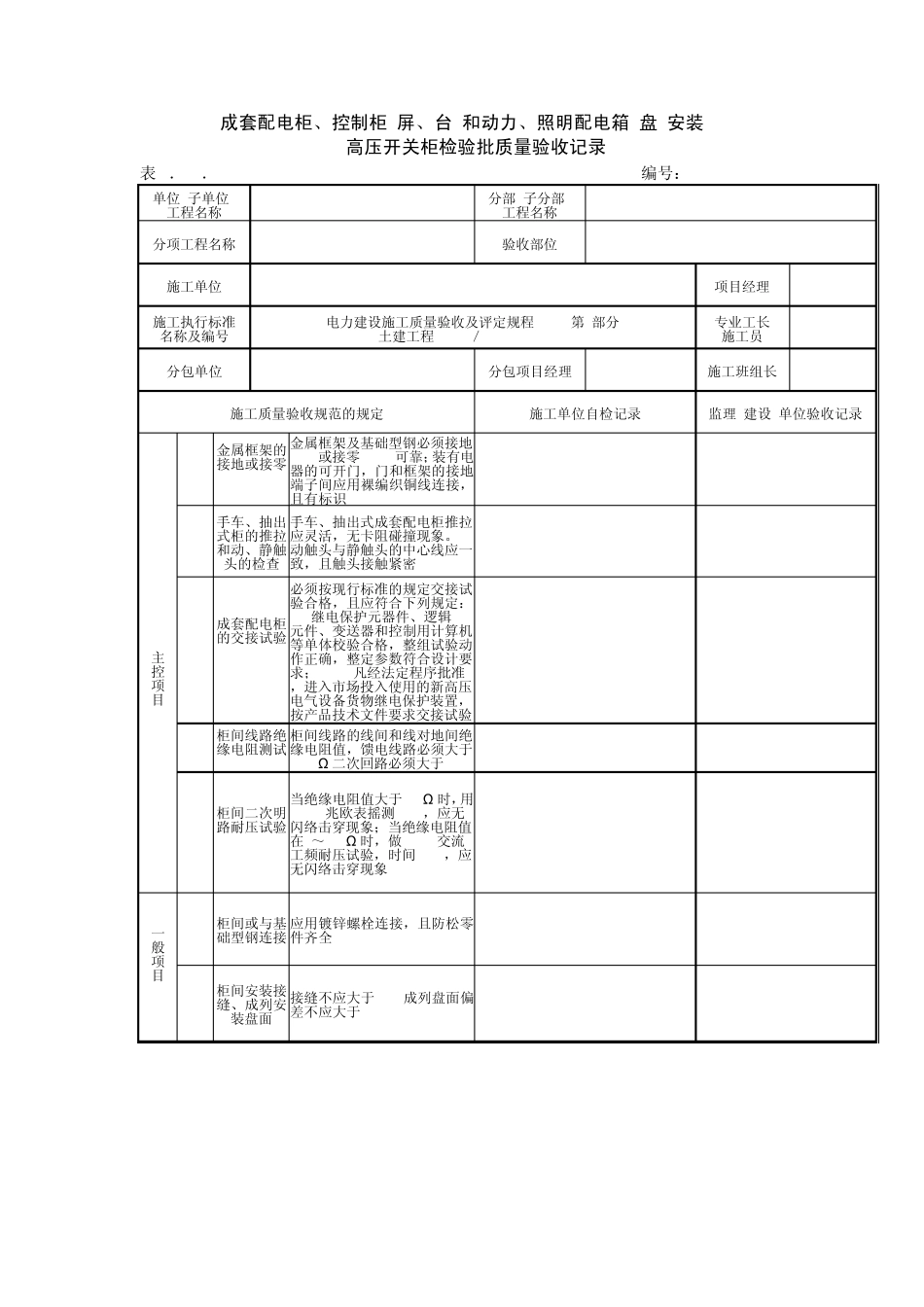

架空线路及杆上电气设备安装检验批质量验收记录 表 5．26．1 编号： 单位(子单位) 工程名称 分部(子分部) 工程名称 分项工程名称 验收部位 施工单位 项目经理 施工执行标准 名称及编号 电力建设施工质量验收及评定规程 第1部分 土建工程 DL／T5210.1-2005 专业工长 (施工员) 分包单位 分包项目经理 施工班组长 施工质量验收规范的规定 施工单位自检记录 监理(建设)单位验收记录 主 控 项 目 1 变压器中性点的接地及接地电阻值测试☆ 变压器中性点应与接地装置引出干线直接连接，接地装置的接地电阻 值必须符合设计要求 2 杆上变压器和高压绝缘子、高压隔离开关、跌落式熔断器、 避雷器交接试验 交接试验必须符合现行标准的规定，交接试验合格 3 杆上低压配电装置和馈电线 路的交接试验 (1)每路配电开关及保护装置的规格、型号，应符合设计要求；(2)相间和相对地间的绝缘电阻值应大于0.5MΩ ；(3)电气 装置的交流工频耐压试验电压为lKV，当绝缘电阻值大于1OMΩ时，可采用2500v兆欧表摇测替代，试验持续时问无击穿闪络现象 4 电杆坑、拉线坑深度允许偏差 +lOOmm～-50mm 5 架空导线的弧垂直允许偏差 设计值的±5％ 6 水平排列的同档导线间的弧垂直允许偏差 ±50mm 一 般 项 目 1 拉线的绝缘子及金具安装 拉线的绝缘子及金具应齐全，位置正确，承力拉线应与线路中心线方向一致，转角拉线应与线路分角线方向一致。拉线应收紧，收紧程度 与杆上导线数量规格及弧垂值相适配 2 电杆组 立 电杆组立应正直，直线杆横向位移不应大于50mm。杆梢偏移不应大于梢径的1/2，转角杆紧线后不向内角倾斜，向外角倾斜不应大于l个梢径 3 横担安装及横担的镀锌处理 直线杆单横担应装于受电侧，终端杆、转角杆的单横担应装于拉线侧。横担的上下歪斜和左右扭斜，从横担端部测量不应大于20mm.横担等镀锌制品应热浸镀锌 4 导线架设 导线无断股、扭绞和死弯，与绝缘子固定可靠，金具规格应与导线规格适配 5 线路安 全距离 电压等级6KV-10KV 〉300mm 电压等级 1KV及以下 >150mm 6 杆上 电气 设备 安装 1、固定电气设备的支架、紧固件为热浸镀锌制品，紧固件及防松零件齐全；2、变压器油位正常、附件齐全、无渗油现象、外壳涂层完整；3、跌落式熔断器安装的相间距离不小于500mm；熔管试操动能自然打开旋下；4、杆上隔离开关分、合操动灵活，操动机构机械锁定可靠，分合时三相同期性好，分闸...
