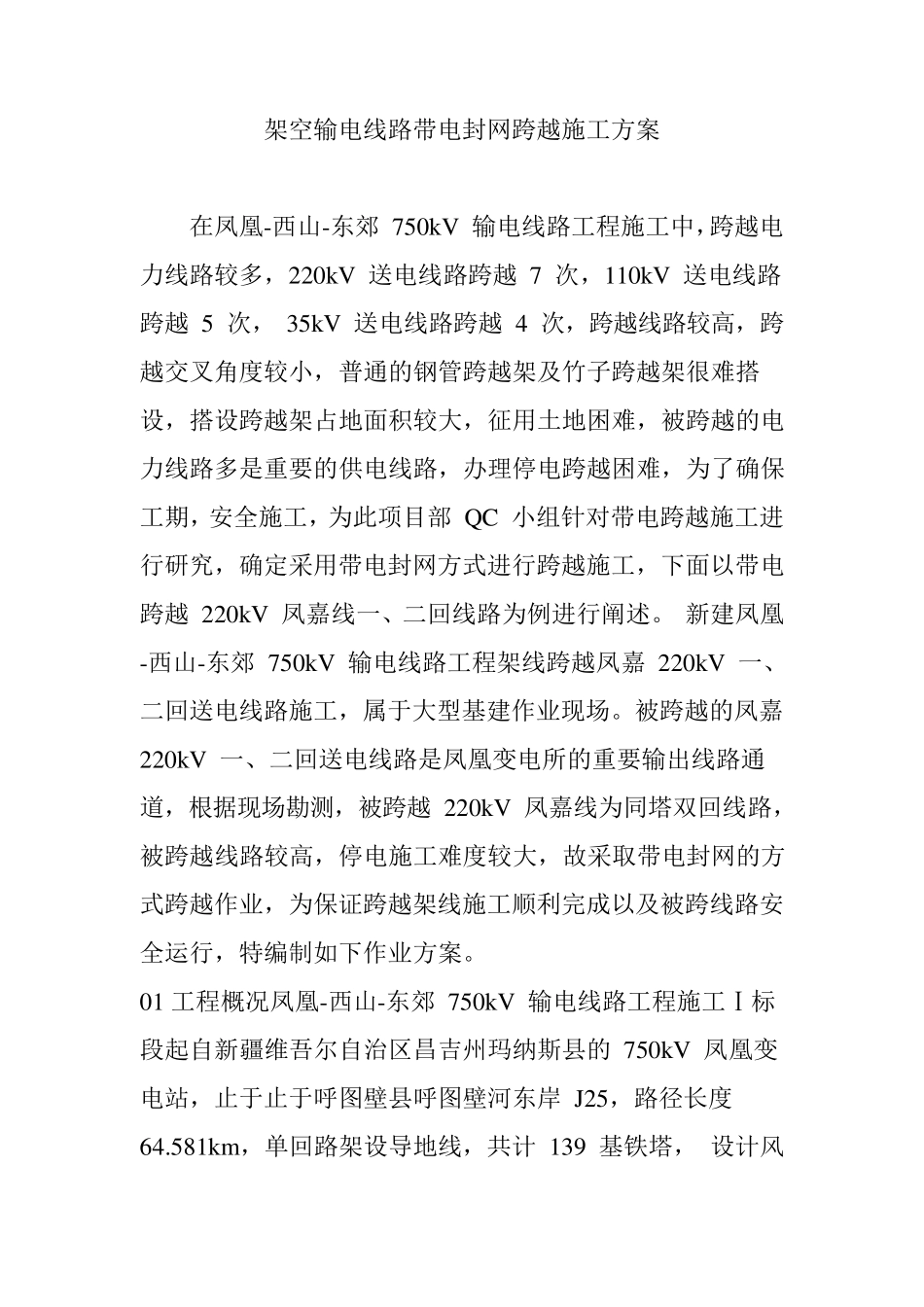

架空输电线路带电封网跨越施工方案_第1页
1/14

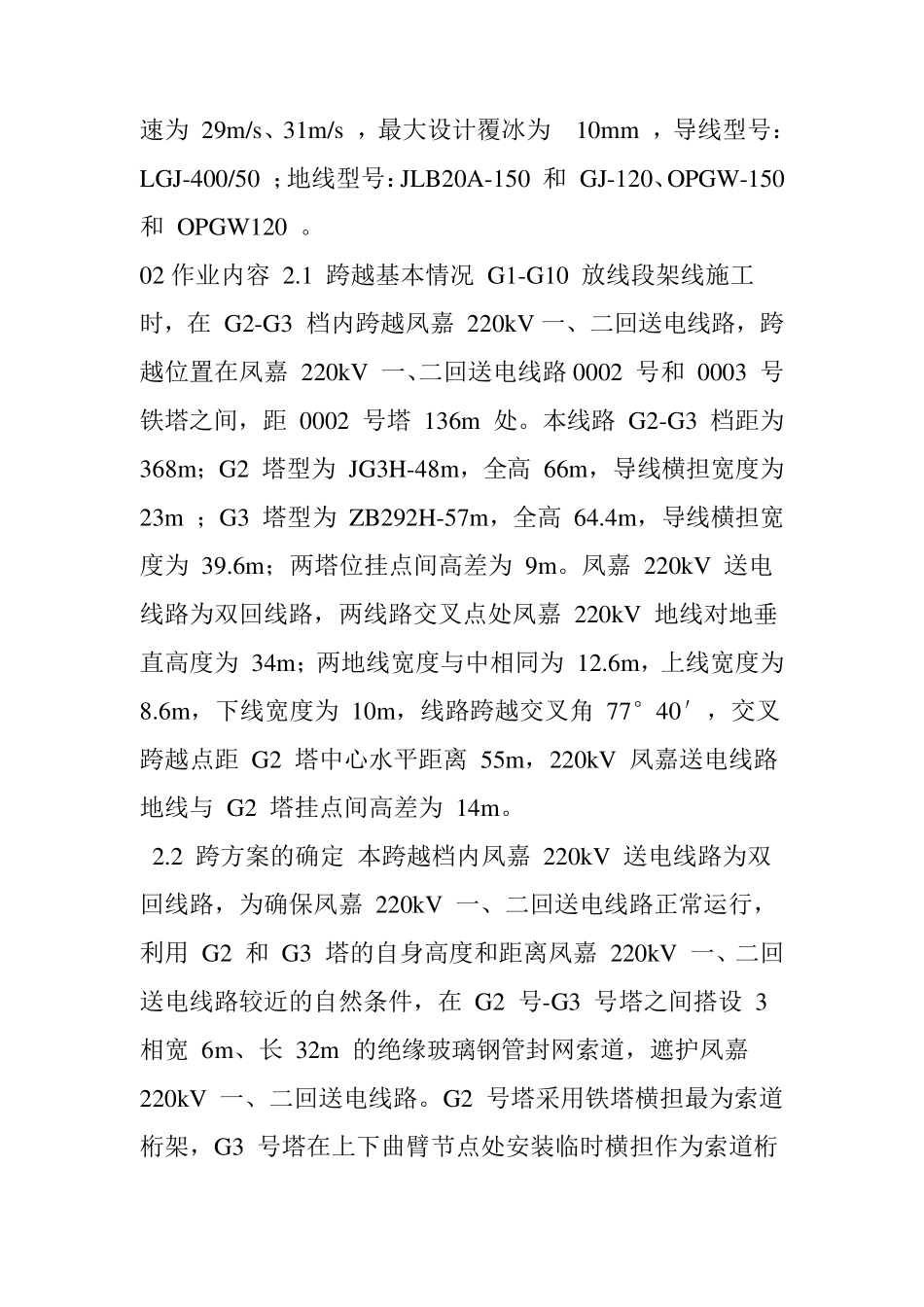

架空输电线路带电封网跨越施工方案_第2页
2/14

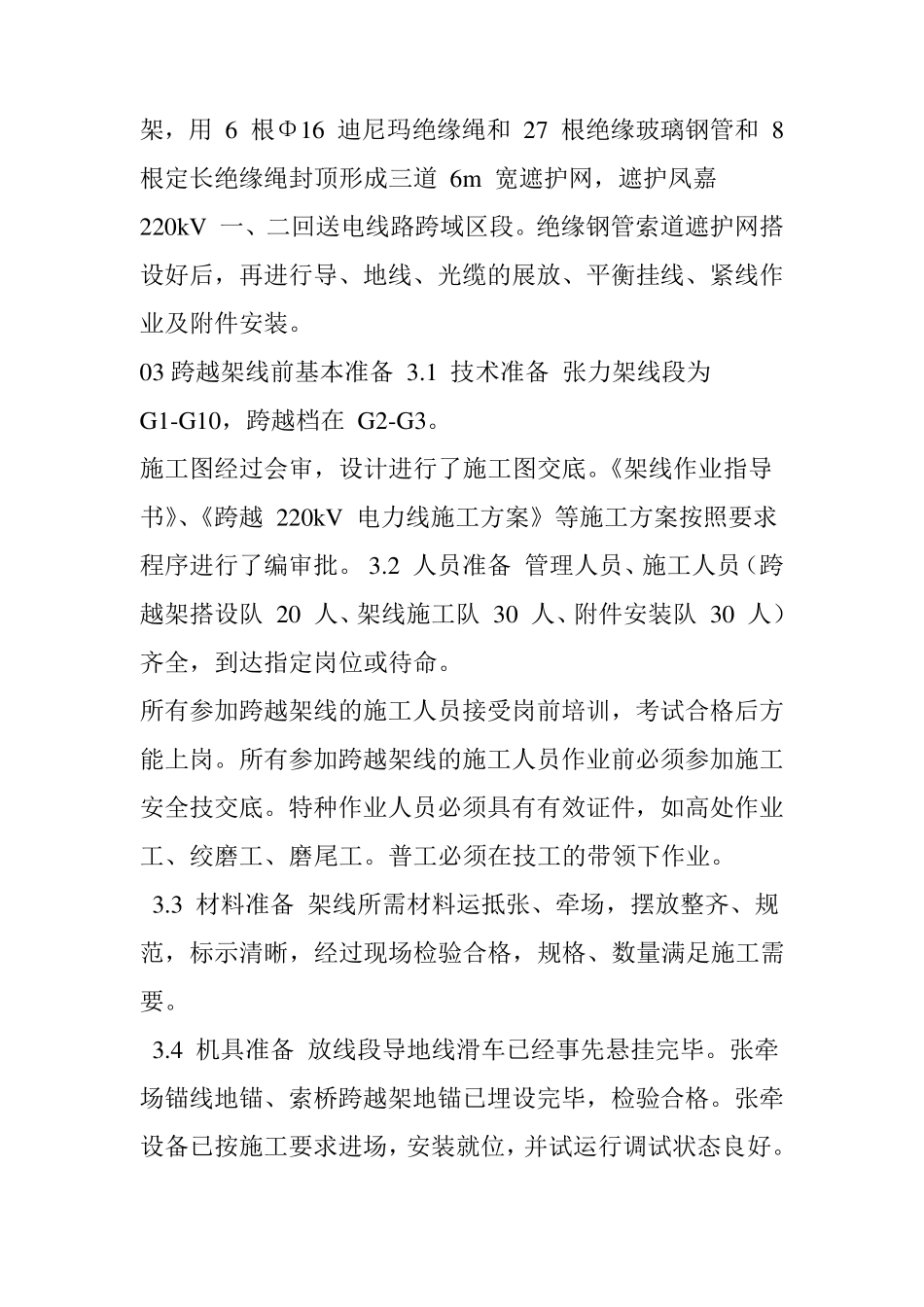

架空输电线路带电封网跨越施工方案_第3页
3/14
架空输电线路带电封网跨越施工方案 在凤凰-西山-东郊 750kV 输电线路工程施工中,跨越电力线路较多,220kV 送电线路跨越 7 次,110kV 送电线路跨越 5 次, 35kV 送电线路跨越 4 次,跨越线路较高,跨越交叉角度较小,普通的钢管跨越架及竹子跨越架很难搭设,搭设跨越架占地面积较大,征用土地困难,被跨越的电力线路多是重要的供电线路,办理停电跨越困难,为了确保工期,安全施工,为此项目部 QC 小组针对带电跨越施工进行研究,确定采用带电封网方式进行跨越施工,下面以带电跨越 220kV 凤嘉线一、二回线路为例进行阐述。 新建凤凰-西山-东郊 750kV 输电线路工程架线跨越凤嘉 220kV 一、二回送电线路施工,属于大型基建作业现场。被跨越的凤嘉 220kV 一、二回送电线路是凤凰变电所的重要输出线路通道,根据现场勘测,被跨越 220kV 凤嘉线为同塔双回线路,被跨越线路较高,停电施工难度较大,故采取带电封网的方式跨越作业,为保证跨越架线施工顺利完成以及被跨线路安全运行,特编制如下作业方案。 01 工程概况凤凰-西山-东郊 750kV 输电线路工程施工Ⅰ标段起自新疆维吾尔自治区昌吉州玛纳斯县的 750kV 凤凰变电站,止于止于呼图壁县呼图壁河东岸 J25,路径长度 64.581km ,单回路架设导地线,共计 139 基铁塔, 设计风速为 29m/s、31m/s ,最大设计覆冰为 10mm ,导线型号: LGJ-400/50 ;地线型号:JLB20A-150 和 GJ-120、OPGW-150 和 OPGW120 。 02 作业内容 2.1 跨越基本情况 G1-G10 放线段架线施工时,在 G2-G3 档内跨越凤嘉 220kV 一、二回送电线路,跨越位置在凤嘉 220kV 一、二回送电线路0002 号和 0003 号铁塔之间,距 0002 号塔 136m 处。本线路 G2-G3 档距为 368m;G2 塔型为 JG3H-48m,全高 66m,导线横担宽度为 23m ;G3 塔型为 ZB292H-57m,全高 64.4m,导线横担宽度为 39.6m;两塔位挂点间高差为 9m。凤嘉 220kV 送电线路为双回线路,两线路交叉点处凤嘉 220kV 地线对地垂直高度为 34m;两地线宽度与中相同为 12.6m,上线宽度为 8.6m,下线宽度为 10m,线路跨越交叉角 77°40′,交叉跨越点距 G2 塔中心水平距离 55m,220kV 凤嘉送电线路地线与 G2 塔挂点间高差为 14m。 2.2 跨方案的确定 本跨越档内凤嘉 220kV 送电线路为双回线路,为确保凤嘉 220kV 一、二回送电线路正常运行,利用 G2 和 G3 塔的自身高度和距离...
