架空配电线路施工及验收作业指导书

架空配电线路施工及验收作业指导书_第1页
1/13

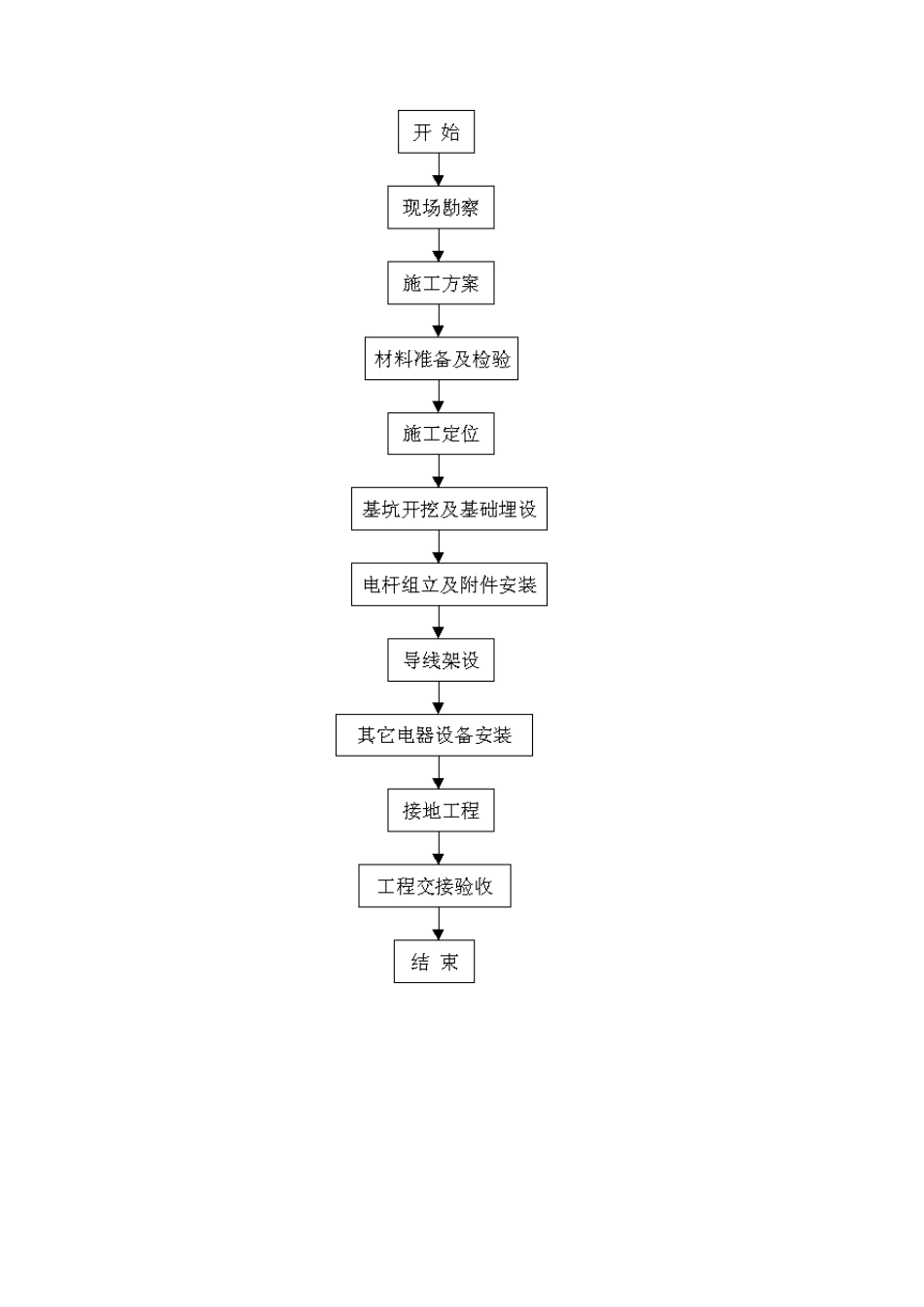

架空配电线路施工及验收作业指导书_第2页
2/13
架空配电线路施工及验收作业指导书_第3页
3/13
架空配电线路施工及验收作业指导书 1 作业范围 为保证架空配电线路的施工质量促进工程施工技术水平的提高,确保电力线路的安全运行,制定本规范。 本规范适用于 10KV及以下架空电力线路新建工程的施工及验收。 2 引用标准 GB50173-92《35KV及以下架空电力线路施工及验收规范》 3 作业程序 3.1 流程图 3.2作业步骤 3.2.1现场勘察 3.2.1.1工程在开工前应进行现场勘察,根据现场情况制定施工方案。 3.2.2施工方案 3.2.2.1根据现场勘察情况,制定出详细的施工方案,并对参加施工人员进行现场交底。 3.2.3原材料准备及原材料及器材检验 3.2.3.1施工方案确定后,应根据施工方案编制材料计划。 3.2.3.2原材料及器材备好后应做好检验。 3.2.3.3架空电力线路使用的原材料、器材、具有以列情况之一者,应重作检验。 3.2.3.3.1超过规定保管期限者。 3.2.3.3.2因保管、运输不良等原因而有变质损坏可能者。 3.2.3.3.3对原试验结果有怀疑或试样代表性不够者。 3.2.3.4架空电力线路使用的线材,架设前应进行外观检查,且应符合下列规定: 3.2.3.4.1不应有松股、交叉、折叠、断裂及破损等缺陷。 3.2.3.4.2不应有严重腐蚀现象。 3.2.3.4.3钢绞线、镀锌铁线表面镀锌层应良好,无锈蚀。 3.2.3.4.4绝缘线表面应平整、光滑、色泽均匀,绝缘层厚度应符合规定。绝缘线的绝缘层应挤包紧密,且易剥离,绝缘线端部应有密封措施。 3.2.3.5为特殊目的使用的线材,除应符合本规范第 2.0.2条规定外,尚应符合设计的特殊要求。 3.2.3.6由黑色金属制造的附件和紧固件,除地脚螺栓外,应采用热浸镀锌制品。 3.2.3.7各种连接螺栓宜有防松装置。防松装置弹力应适宜,厚度应符合规定。 3.2.3.8金属附件及螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象。螺杆与螺母的配合应良好。加大尺寸的内螺纹与有的外螺纹配合,其公差应符合现行国家标准《普通螺纹直径 1-300mm公差》的粗牙三级标准。 3.2.3.9金具组装配合良好,安装前应进行外观检查,且应符合下列规定: 3.2.3.9.1表面光洁,无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 3.2.3.9.2线夹转动灵活,与导线接触面符合要求。 3.2.3.9.3镀锌良好,无锌皮剥落、锈蚀现象。 3.2.3.10绝缘子及瓷横担绝缘子安装前应进行外观检查,且应符合下列规定: 3.2.3.10.1瓷件与铁件组合无不歪斜现象,且结合紧密,铁件镀锌良好。 3.2.3.10.2瓷釉光滑,无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。 3.2.3...
