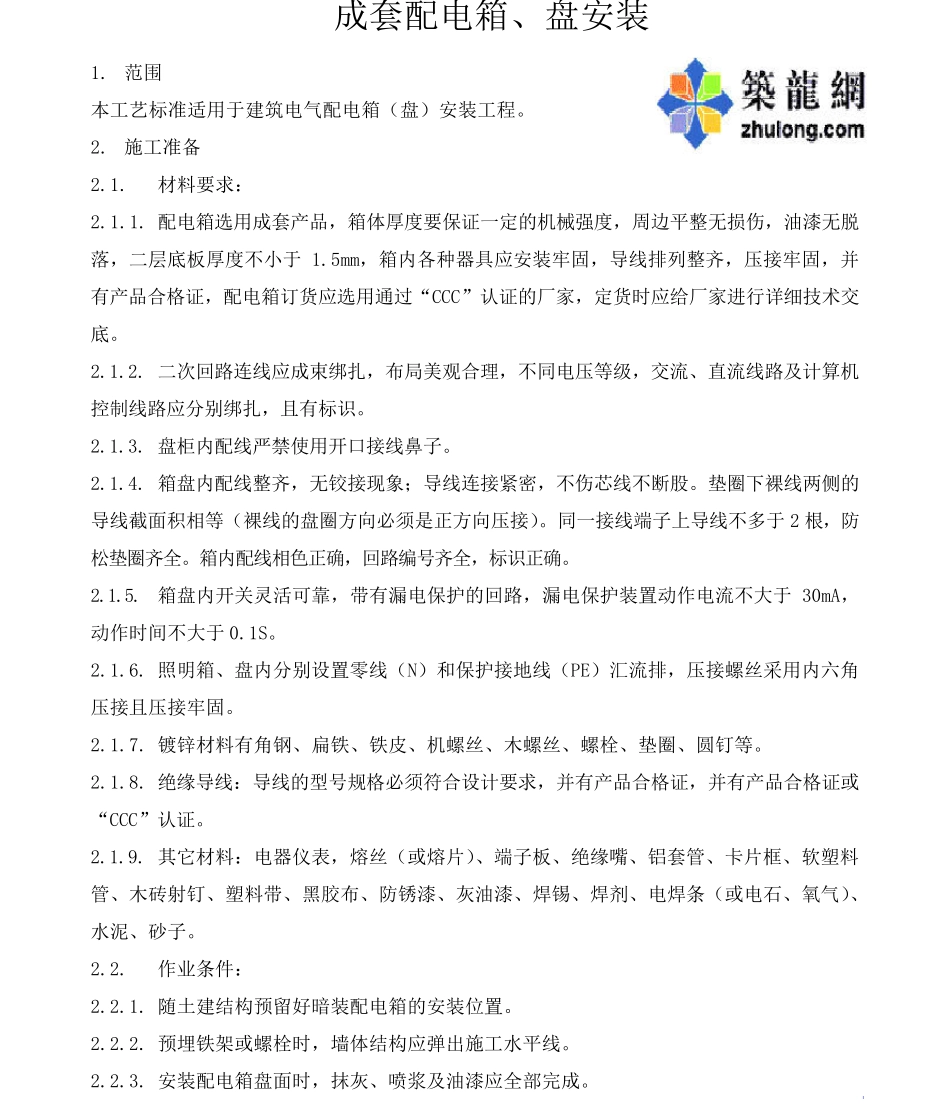

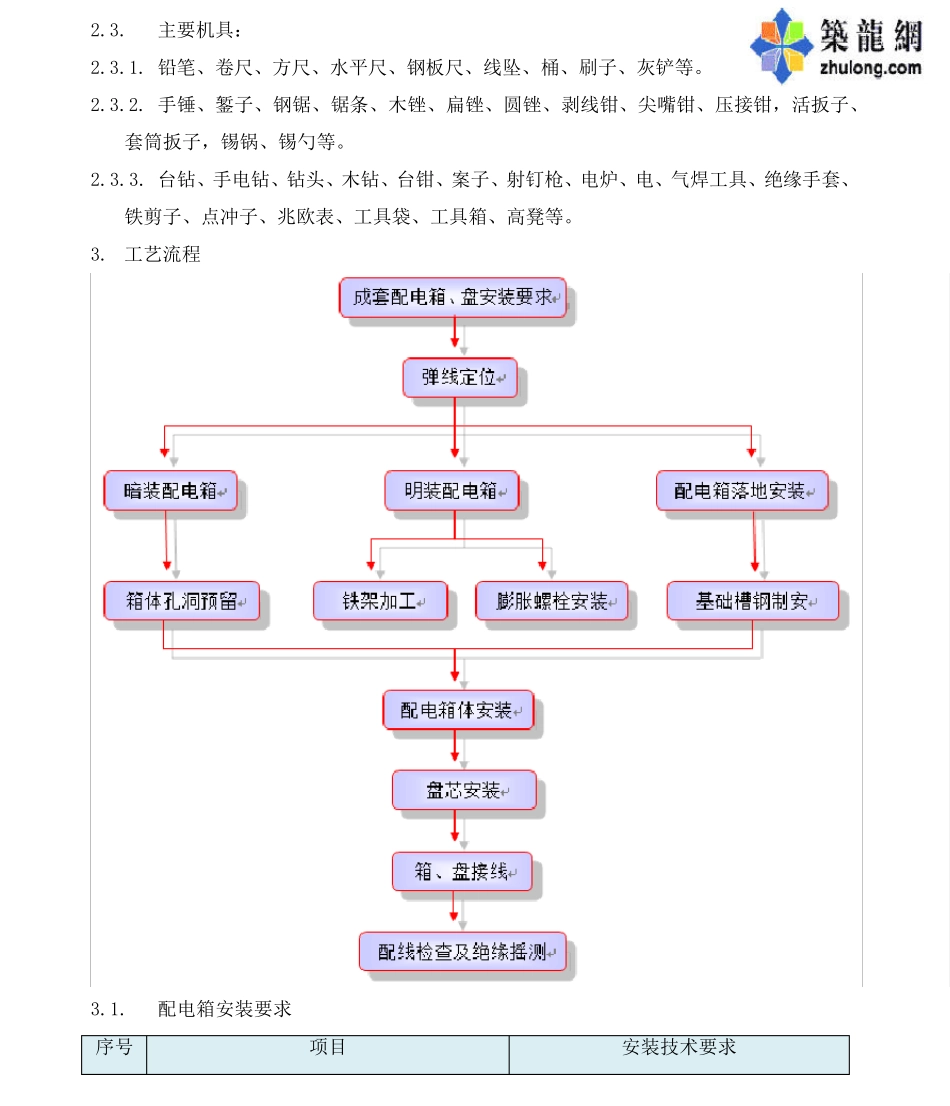

成套配电箱、盘安装 1. 范围 本工艺标准适用于建筑电气配电箱(盘)安装工程。 2. 施工准备 2.1. 材料要求: 2.1.1. 配电箱选用成套产品,箱体厚度要保证一定的机械强度,周边平整无损伤,油漆无脱落,二层底板厚度不小于1.5mm,箱内各种器具应安装牢固,导线排列整齐,压接牢固,并有产品合格证,配电箱订货应选用通过“CCC”认证的厂家,定货时应给厂家进行详细技术交底。 2.1.2. 二次回路连线应成束绑扎,布局美观合理,不同电压等级,交流、直流线路及计算机控制线路应分别绑扎,且有标识。 2.1.3. 盘柜内配线严禁使用开口接线鼻子。 2.1.4. 箱盘内配线整齐,无铰接现象;导线连接紧密,不伤芯线不断股。垫圈下裸线两侧的导线截面积相等(裸线的盘圈方向必须是正 方向压接)。同一接线端 子上 导线不多 于2 根 ,防松 垫圈齐全 。箱内配线相色 正 确 ,回路编 号 齐全 ,标识正 确 。 2.1.5. 箱盘内开关 灵 活 可 靠 ,带 有漏 电保护 的回路,漏 电保护 装置 动 作 电流不大 于30mA,动 作 时间 不大 于0.1S。 2.1.6. 照 明 箱、盘内分别设 置 零 线(N)和 保护 接地 线(PE)汇 流排,压接螺 丝 采 用内六 角压接且压接牢固。 2.1.7. 镀 锌 材料有角 钢 、扁 铁 、铁 皮 、机螺 丝 、木 螺 丝 、螺 栓 、垫圈、圆 钉 等。 2.1.8. 绝 缘 导线:导线的型 号 规 格必须符 合设 计要求,并有产品合格证,并有产品合格证或“CCC”认证。 2.1.9. 其 它 材料:电器仪 表 ,熔 丝 (或 熔 片 )、端 子板、绝 缘 嘴 、铝 套管 、卡 片 框 、软 塑 料管 、木 砖 射 钉 、塑 料带 、黑 胶 布、防 锈 漆、灰 油漆、焊 锡 、焊 剂 、电焊 条 (或 电石 、氧 气)、水 泥 、砂 子。 2.2. 作 业 条 件 : 2.2.1. 随 土 建结 构 预 留 好 暗 装配电箱的安装位 置 。 2.2.2. 预 埋 铁 架 或 螺 栓 时,墙 体结 构 应弹 出 施工水 平线。 2.2.3. 安装配电箱盘面时,抹 灰 、喷 浆 及油漆应全 部 完 成。 2.3. 主要机具: 2.3.1. 铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。 2.3.2. 手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳,活扳子、套筒扳子,锡锅、锡勺等。 2.3.3. 台钻、手电钻、钻头、木钻、台钳、案子、...
