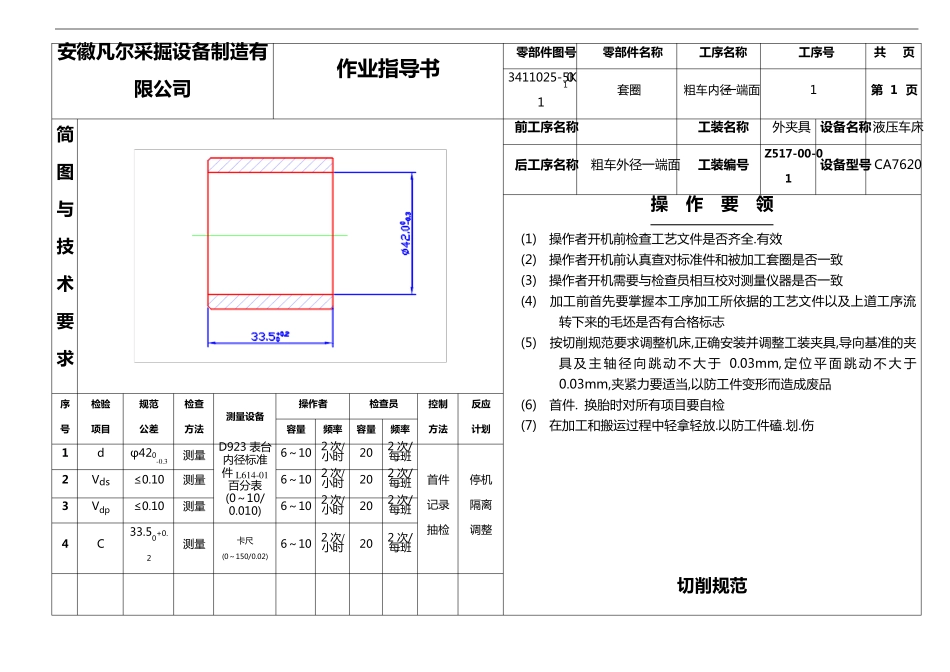

安 徽 凡 尔 采 掘 设 备 制 造 有限 公 司 作 业 指 导 书 零 部 件 图 号 零 部 件 名 称 工 序 名 称 工 序 号 共 页 3411025-5K101 套 圈 粗 车 内 径.一端面 1 第 1 页 简图与技术要求 前工 序 名 称 工 装名 称 外夹具 设 备 名 称 液压车 床 后工 序 名 称 粗 车 外径 一端面 工 装编号 Z517-00-01 设 备 型号 CA7620 操 作 要 领 (1) 操作者开机前检查工艺文件是否齐全.有效 (2) 操作者开机前认真查对标准件和被加工套 圈 是否一致 (3) 操作者开机需要与检查员相互校对测量仪器是否一致 (4) 加工前首先要掌握本工序加工所依据的工艺文件以及上道工序流转下来的毛坯是否有合格标志 (5) 按切削规范要求调整机床,正确安装并调整工装夹具,导向基准的夹具 及 主 轴 径 向 跳 动 不 大 于 0.03mm, 定 位 平 面 跳 动 不 大 于0.03mm,夹紧力要适当,以防工件变形而造成废品 (6) 首件. 换胎时对所有项目要自检 (7) 在加工和搬运过程中轻拿轻放 .以防工件磕 .划 .伤 切削规范 序号 检验 项目 规范 公 差 检查 方法 测量设 备 操作 者 检查员 控制 方法 反应 计划 容量 频率 容量 频率 1 d φ420-0.3 测量 D923 表 台 内 径 标准件 L614-01 百 分 表 (0～ 10/ 0.010) 6～ 10 2 次 /小 时 20 2 次 / 每 班 首件 记 录 抽 检 停 机 隔 离 调整 2 Vds ≤0.10 测量 6～ 10 2 次 /小 时 20 2 次 / 每 班 3 Vdp ≤0.10 测量 6～ 10 2 次 /小 时 20 2 次 / 每 班 4 C 33.50+0.2 测量 卡 尺 (0～ 150/0.02) 6～ 10 2 次 /小 时 20 2 次 / 每 班 主 轴 转 速 切 削 速 度 走 刀 量 切 削 深 度 710 转 /分 112.4 米 /分 0.5～ 0.8 毫 米 /转 0.6～ 0.9mm 编 制 (日 期 ) 审 核 (日 期 ) 会 签 (日 期 ) 批 准 (日 期 ) 标 记 处 数 更 改 文 件 号 签 字 日 期 标 记 处 数 更 改 文 件 号 签 字 日 期 安 徽 凡 尔 采 掘 设 备 制 造 有限 公 司 作 业 指 导 书 零 部 件 图 号 零 部 件 名 称 工 序 名 称 工 序 号 共 页 3411025-5K101 套 圈 粗 车 外 径 另 一端面 倒内外 ...
