某小区家用中央空调系统设计方案

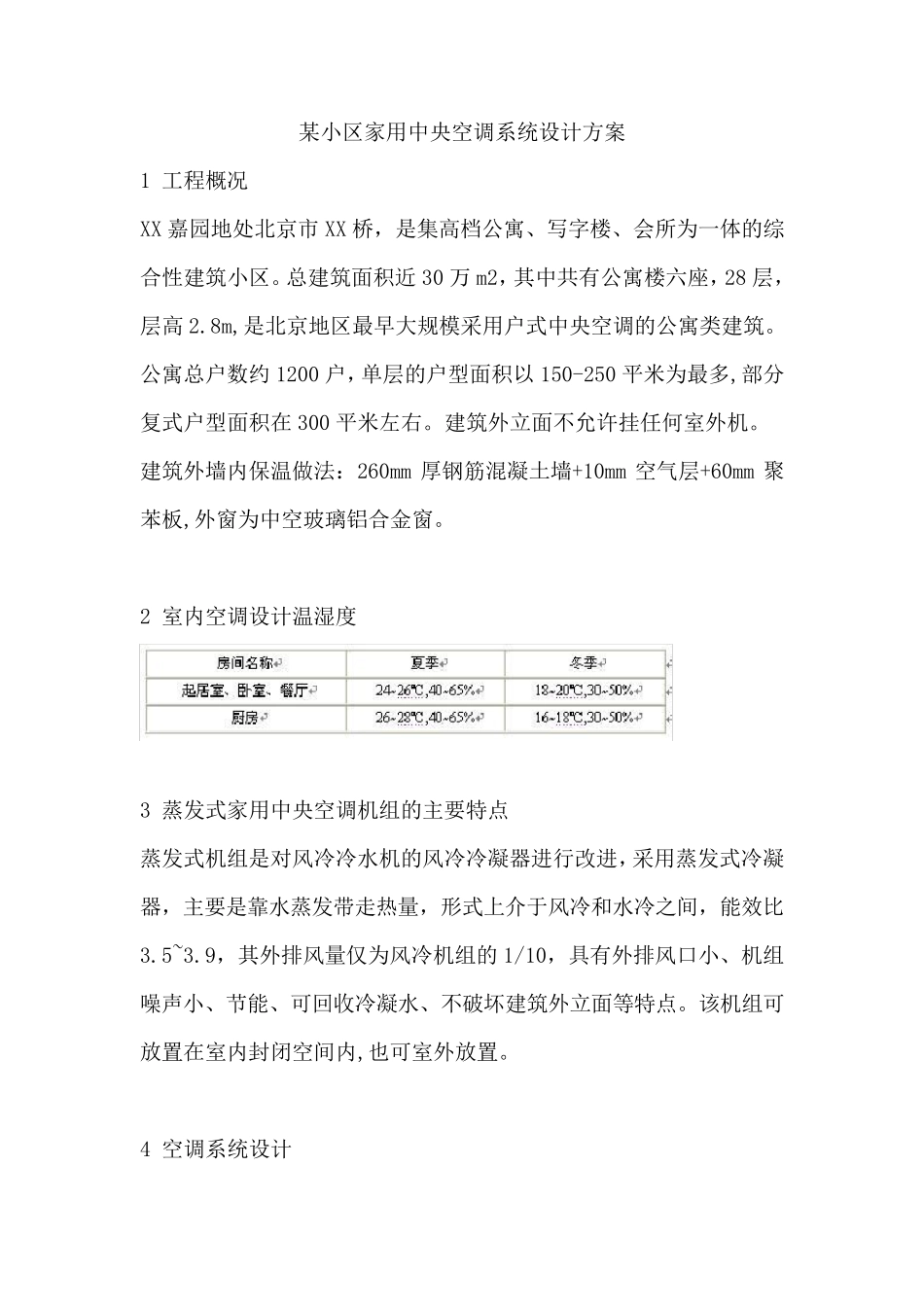

某小区家用中央空调系统设计方案_第1页
1/7

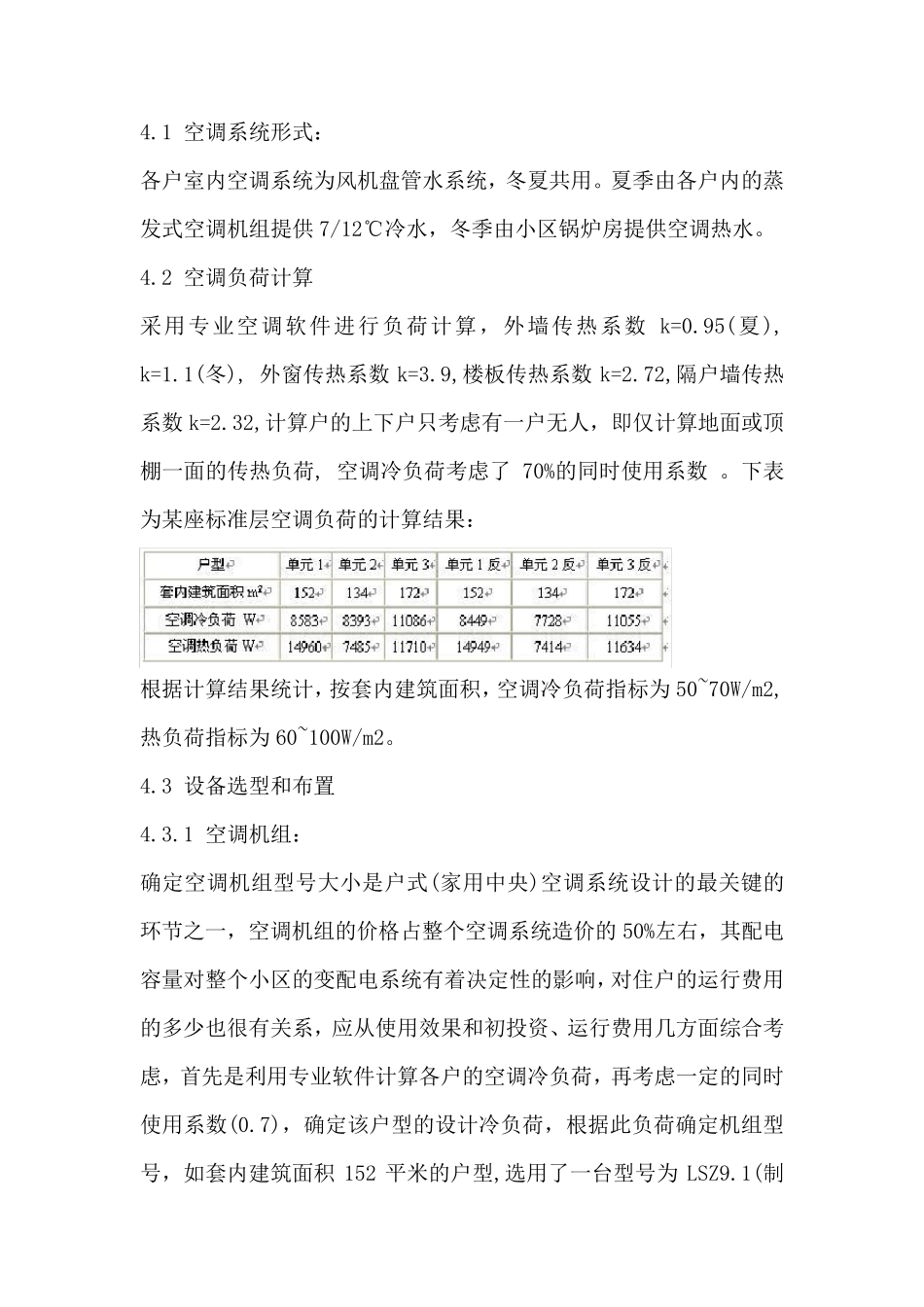

某小区家用中央空调系统设计方案_第2页
2/7

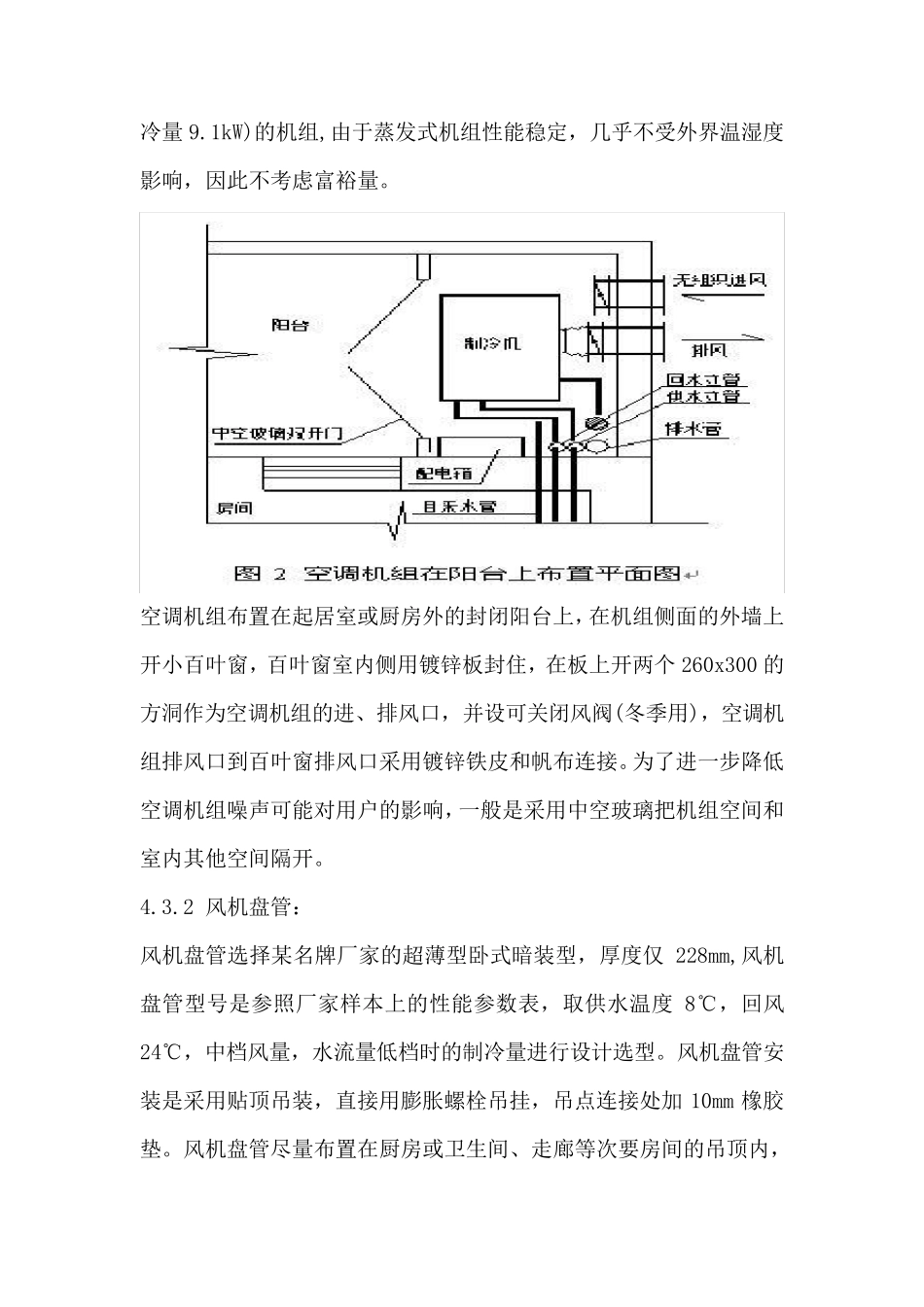

某小区家用中央空调系统设计方案_第3页
3/7
某小区家用中央空调系统设计方案 1 工程概况 XX 嘉园地处北京市XX 桥,是集高档公寓、写字楼、会所为一体的综合性建筑小区。总建筑面积近 30 万 m2,其中共有公寓楼六座,28 层,层高2.8m,是北京地区最早大规模采用户式中央空调的公寓类建筑。公寓总户数约 1200 户,单层的户型面积以 150-250 平米为最多,部分复式户型面积在 300 平米左右。建筑外立面不允许挂任何室外机。 建筑外墙内保温做法:260mm 厚钢筋混凝土墙+10mm 空气层+60mm 聚苯板,外窗为中空玻璃铝合金窗。 2 室内空调设计温湿度 3 蒸发式家用中央空调机组的主要特点 蒸发式机组是对风冷冷水机的风冷冷凝器进行改进,采用蒸发式冷凝器,主要是靠水蒸发带走热量,形式上介于风冷和水冷之间,能效比3.5~3.9,其外排风量仅为风冷机组的 1/10,具有外排风口小、机组噪声小、节能、可回收冷凝水、不破坏建筑外立面等 特点。该 机组可放 置 在室内封 闭 空间内,也 可室外放 置 。 4 空调系统设计 4.1 空调系统形式: 各户室内空调系统为风机盘管水系统,冬夏共用。夏季由各户内的蒸发式空调机组提供7/12℃冷水,冬季由小区锅炉房提供空调热水。 4.2 空调负荷计算 采用专业空调软件进行负荷计算,外墙传热系数 k=0.95(夏), k=1.1(冬), 外窗传热系数 k=3.9,楼板传热系数 k=2.72,隔户墙传热系数 k=2.32,计算户的上下户只考虑有一户无人,即仅计算地面或顶棚一面的传热负荷, 空调冷负荷考虑了 70%的同时使用系数 。下表为某座标准层空调负荷的计算结果: 根据计算结果统计,按套内建筑面积,空调冷负荷指标为50~70W/m2, 热负荷指标为60~100W/m2。 4.3 设备选型和布置 4.3.1 空调机组: 确定空调机组型号大小是户式(家用中央)空调系统设计的最关键的环节之一,空调机组的价格占整个空调系统造价的50%左右,其配电容量对整个小区的变配电系统有着决定性的影响,对住户的运行费用的多少也很有关系,应从使用效果和初投资、运行费用几方面综合考虑,首先是利用专业软件计算各户的空调冷负荷,再考虑一定的同时使用系数(0.7),确定该户型的设计冷负荷,根据此负荷确定机组型号,如套内建筑面积 152 平 米 的户型,选用了一台 型号为LSZ9.1(制 冷 量 9.1kW)的 机 组 ,由 于 蒸 发 式 机 组 性 能 稳 定 , 几 乎 不 受 外 界 温 湿 度影 响 , 因 此 不 考 虑 富 裕 量 。 空 调 机 组 布 ...
