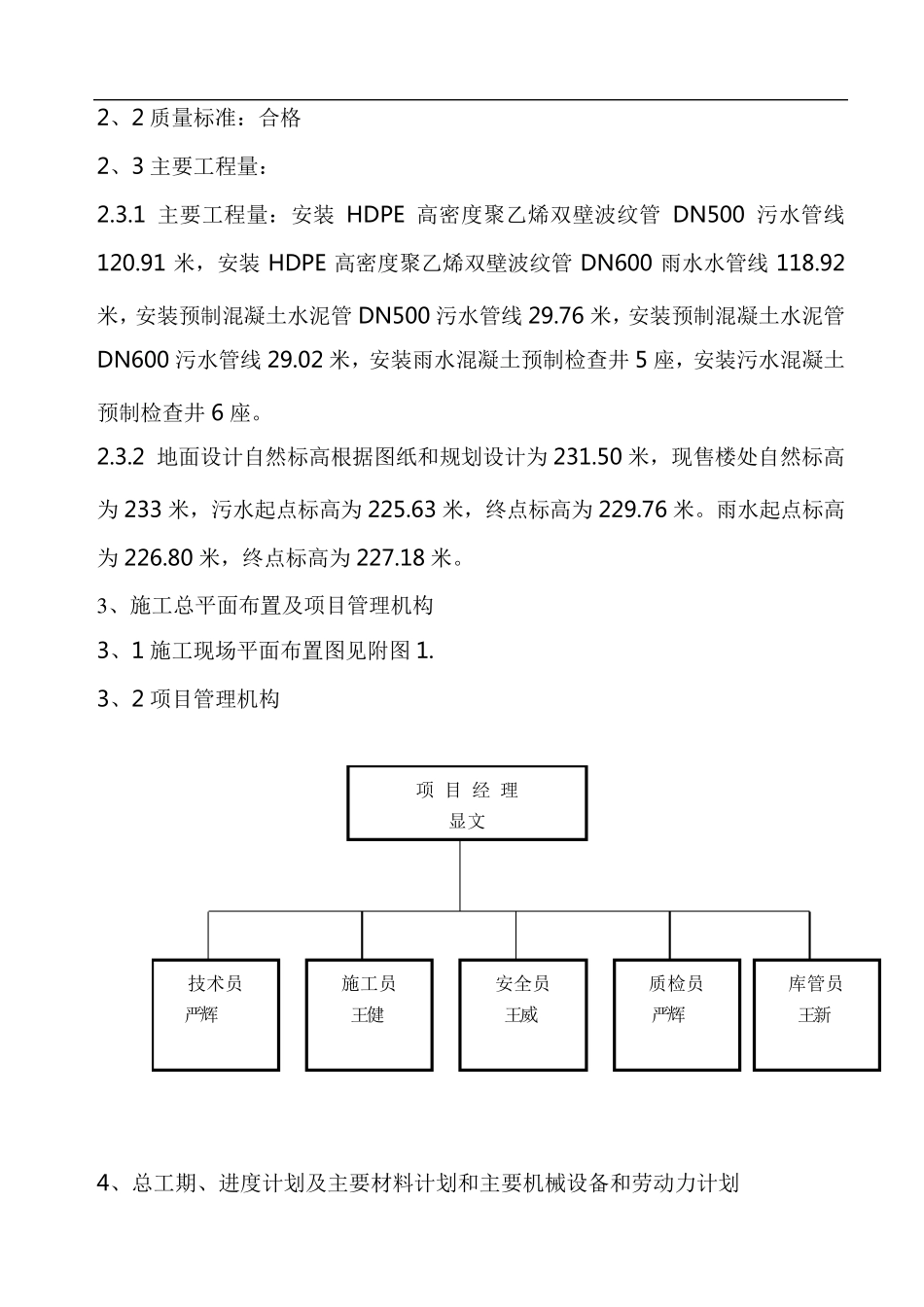

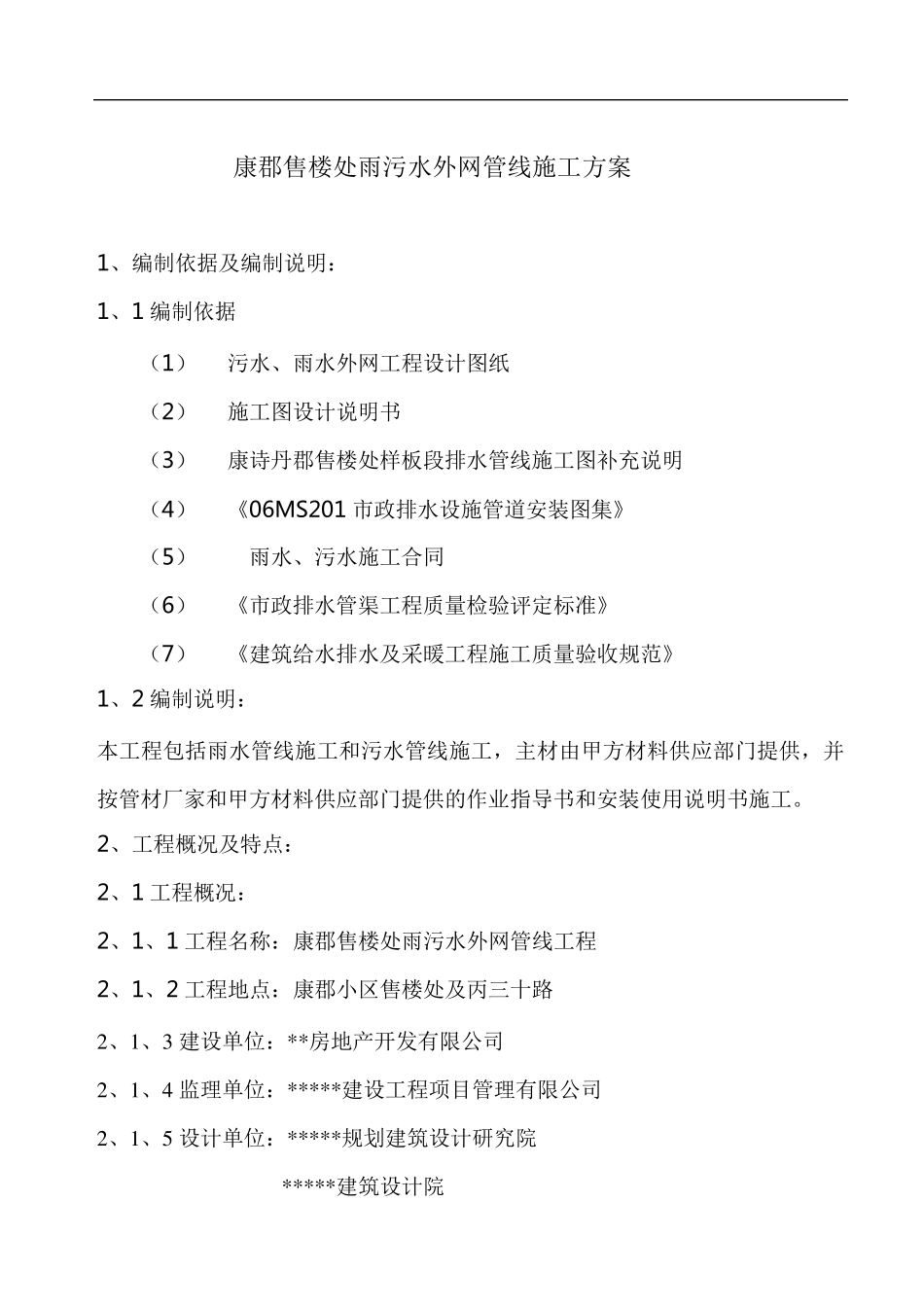

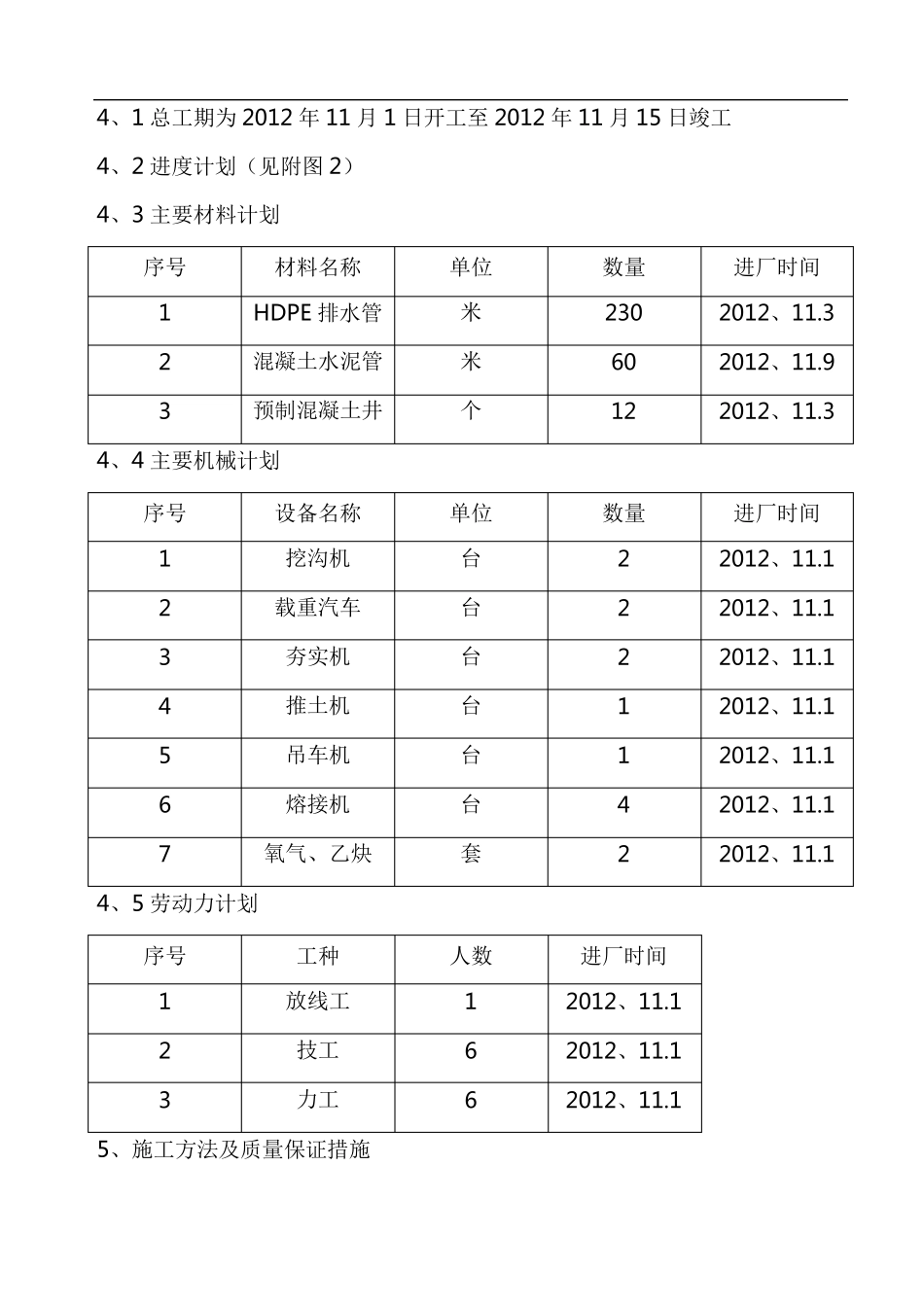

康郡售楼处雨污水外网管线施工方案 1、编制依据及编制说明： 1、1 编制依据 （1） 污水、雨水外网工程设计图纸 （2） 施工图设计说明书 （3） 康诗丹郡售楼处样板段排水管线施工图补充说明 （4） 《06MS201 市政排水设施管道安装图集》 （5） 雨水、污水施工合同 （6） 《市政排水管渠工程质量检验评定标准》 （7） 《建筑给水排水及采暖工程施工质量验收规范》 1、2 编制说明： 本工程包括雨水管线施工和污水管线施工，主材由甲方材料供应部门提供，并按管材厂家和甲方材料供应部门提供的作业指导书和安装使用说明书施工。 2、工程概况及特点： 2、1 工程概况： 2、1、1 工程名称：康郡售楼处雨污水外网管线工程 2、1、2 工程地点：康郡小区售楼处及丙三十路 2 、1 、3 建设单位：* * 房地产开发有限公司 2 、1 、4 监理单位：* * * * * 建设工程项目管理有限公司 2 、1 、5 设计单位：* * * * * 规划建筑设计研究院 * * * * * 建筑设计院 2、2 质量标准：合格 2、3 主要工程量： 2.3.1 主要工程量：安装 HDPE 高密度聚乙烯双壁波纹管 DN500 污水管线120.91 米，安装 HDPE 高密度聚乙烯双壁波纹管 DN600 雨水水管线 118.92米，安装预制混凝土水泥管 DN500 污水管线 29.76 米，安装预制混凝土水泥管DN600 污水管线 29.02 米，安装雨水混凝土预制检查井 5 座，安装污水混凝土预制检查井 6 座。 2.3.2 地面设计自然标高根据图纸和规划设计为 231.50 米，现售楼处自然标高为 233 米，污水起点标高为 225.63 米，终点标高为 229.76 米。雨水起点标高为 226.80 米，终点标高为 227.18 米。 3 、施工总平面布置及项目管理机构 3、1 施工现场平面布置图见附图 1. 3、2 项目管理机构 4、总工期、进度计划及主要材料计划和主要机械设备和劳动力计划 项 目 经 理 显文 技术员 严辉 施工员 王健 安全员 王威 质检员 严辉 库管员 王新 4、1 总工期为 2012 年 11 月 1 日开工至 2012 年 11 月 15 日竣工 4、2 进度计划（见附图 2） 4、3 主要材料计划 序号 材料名称 单位 数量 进厂时间 1 HDPE 排水管 米 230 2012、11.3 2 混凝土水泥管 米 60 2012、11.9 3 预制混凝土井 个 12 2012、11.3 4、4 主要机械计划 序号 设备名称 单位 数量 进厂时间 1 挖沟机 台 2 2012、11.1 2...
