某桥梁试验检测计划

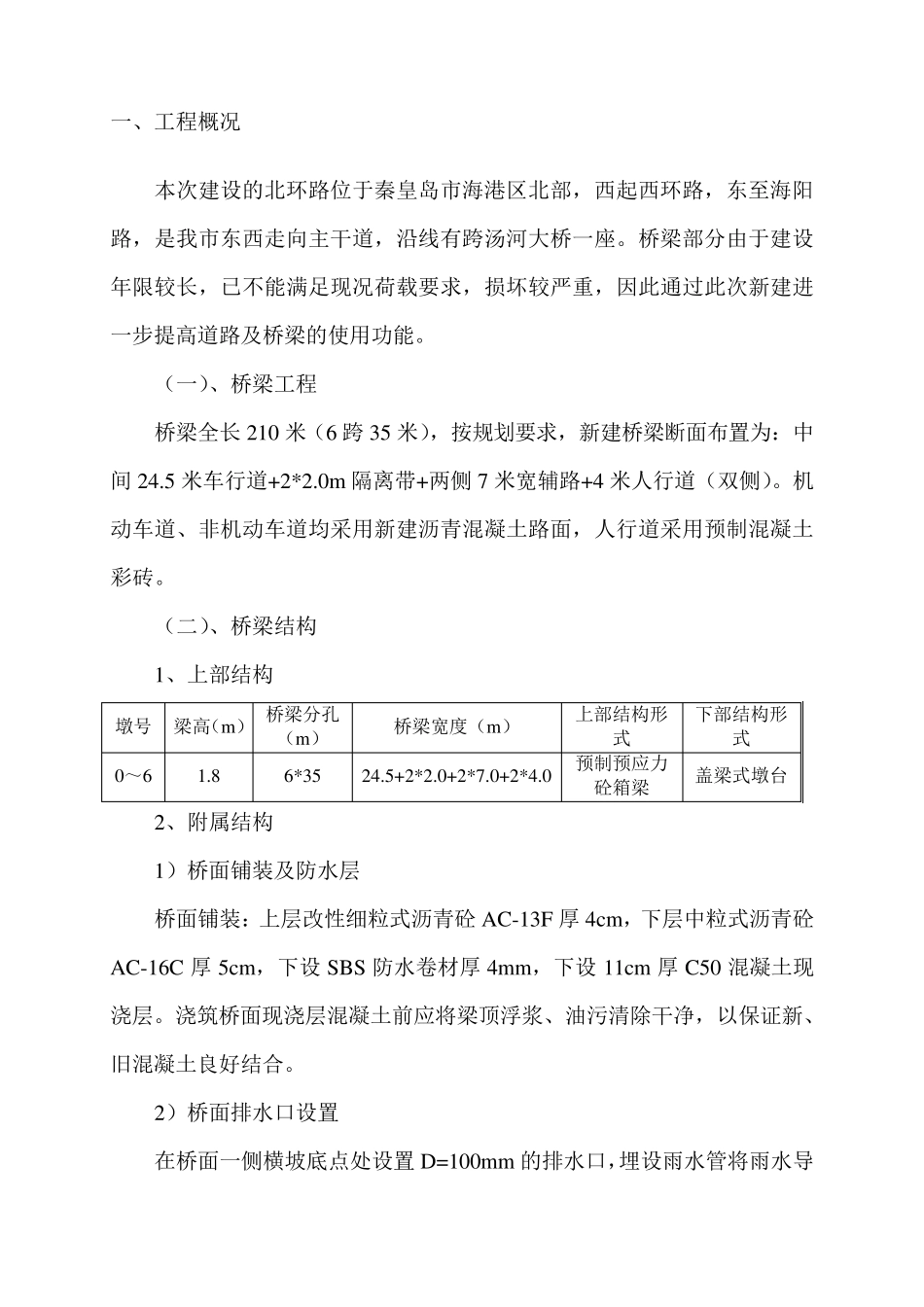

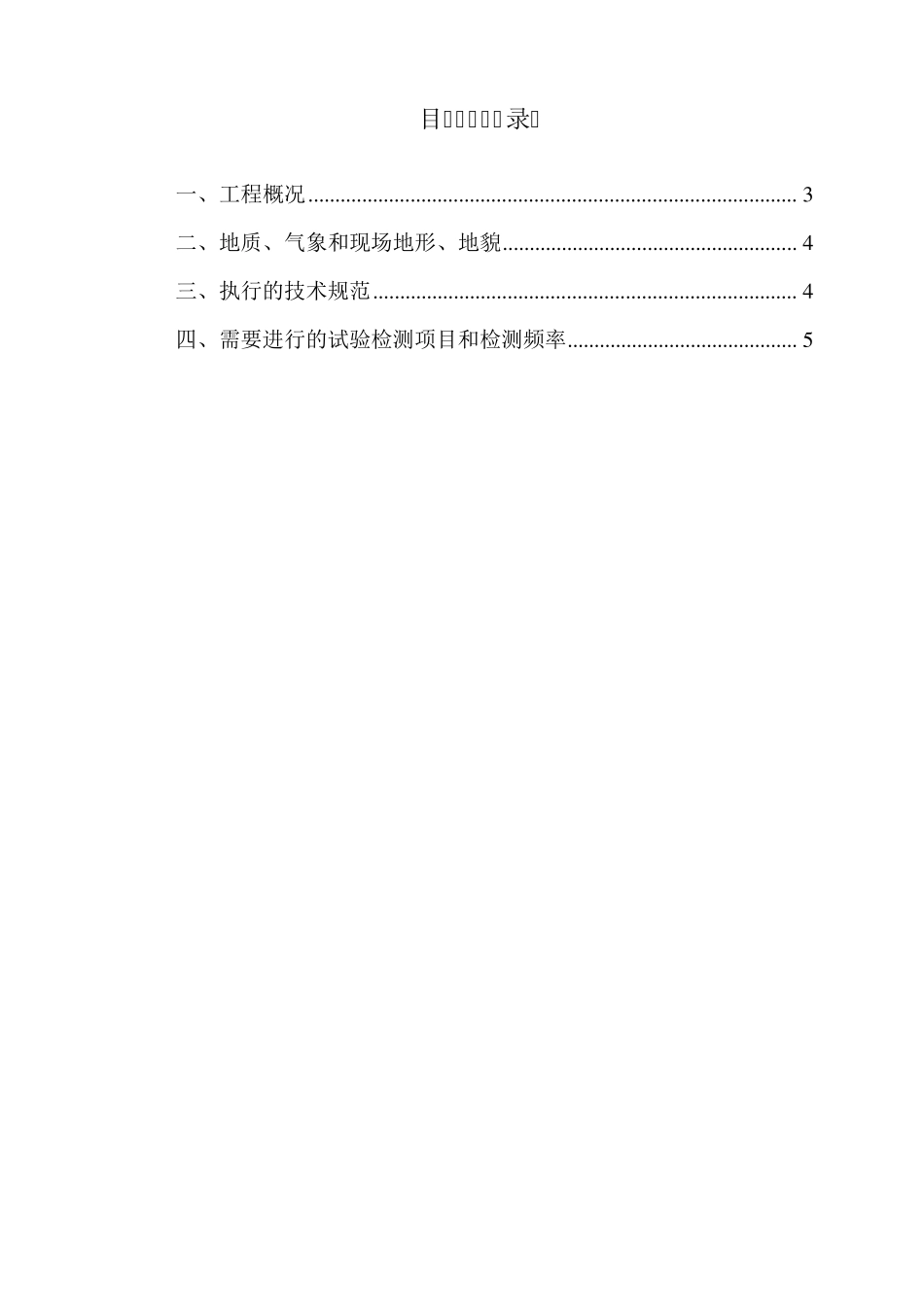

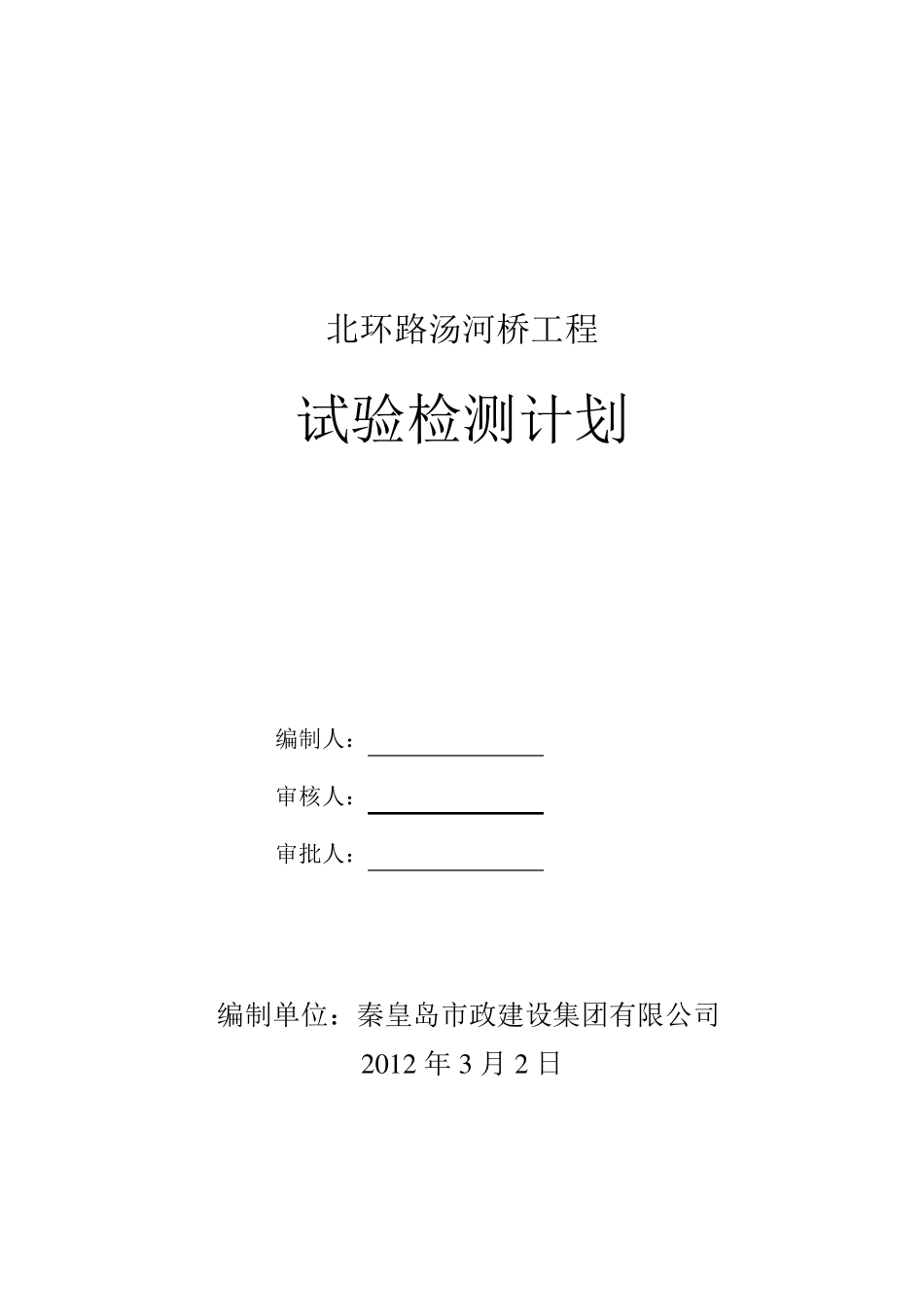

北环路汤河桥工程 试验检测计划 编制人： 审核人： 审批人： 编制单位：秦皇岛市政建设集团有限公司 2 0 1 2 年 3 月 2 日 目 录 一、工程概况 ........................................................................................... 3 二、地质、气象和现场地形、地貌 ....................................................... 4 三、执行的技术规范 ............................................................................... 4 四、需要进行的试验检测项目和检测频率 ........................................... 5 一、工程概况 本次建设的北环路位于秦皇岛市海港区北部，西起西环路，东至海阳路，是我市东西走向主干道，沿线有跨汤河大桥一座。桥梁部分由于建设年限较长，已不能满足现况荷载要求，损坏较严重，因此通过此次新建进一步提高道路及桥梁的使用功能。 （一）、桥梁工程 桥梁全长 210 米（6 跨 35 米），按规划要求，新建桥梁断面布置为：中间 24.5 米车行道+2*2.0m 隔离带+两侧 7 米宽辅路+4 米人行道（双侧）。机动车道、非机动车道均采用新建沥青混凝土路面，人行道采用预制混凝土彩砖。 （二）、桥梁结构 1、上部结构 墩号 梁高（m ） 桥梁分孔（m ） 桥梁宽度（m ） 上部结构形式 下部结构形式 0～6 1.8 6*35 24.5+2*2.0+2*7.0+2*4.0 预制预应力砼箱梁 盖梁式墩台 2、附属结构 1）桥面铺装及防水层 桥面铺装：上层改性细粒式沥青砼AC-13F 厚4cm ，下层中粒式沥青砼AC-16C 厚5cm ，下设 SBS 防水卷材厚4m m ，下设 11cm 厚C50 混凝土现浇层。浇筑桥面现浇层混凝土前应将梁顶浮浆、油 污 清 除 干净 ，以 保 证 新、旧 混凝土良 好 结合 。 2）桥面排 水口 设置 在 桥面一侧横 坡 底 点 处 设置 D=100m m 的排 水口 ，埋 设雨 水管 将雨 水导流至桥下。 3）桥面伸缩缝 桥面伸缩缝采用三维位移止水型伸缩缝（单组），施工单位需严格按照有关图纸要求的施工顺序施工，根据安装时的温度合理设置安装间隙。 4）桥台护坡 桥台处及两侧边坡采用浆砌片石锥坡。 二、地质、气象和现场地形、地貌 1、自然条件 秦皇岛市属暖温带半湿润季风型大陆性气候。本区多年平均降水量698.5m m ，每年降雨多集中在 7 月份，占全年 35%。本区处冰冻地区，最大冻土层深度85cm 。 2、地质条件 根据部分钻...
