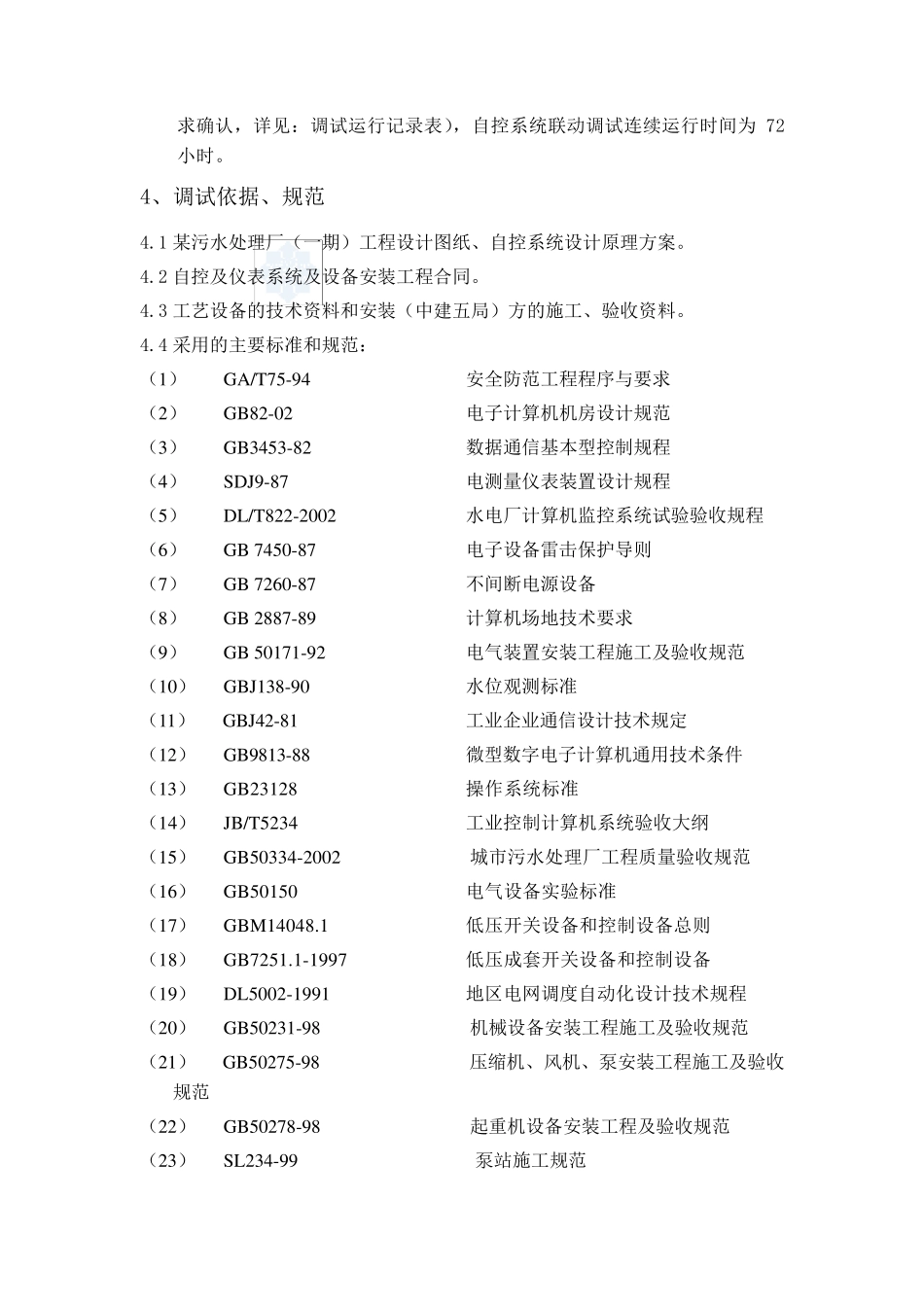

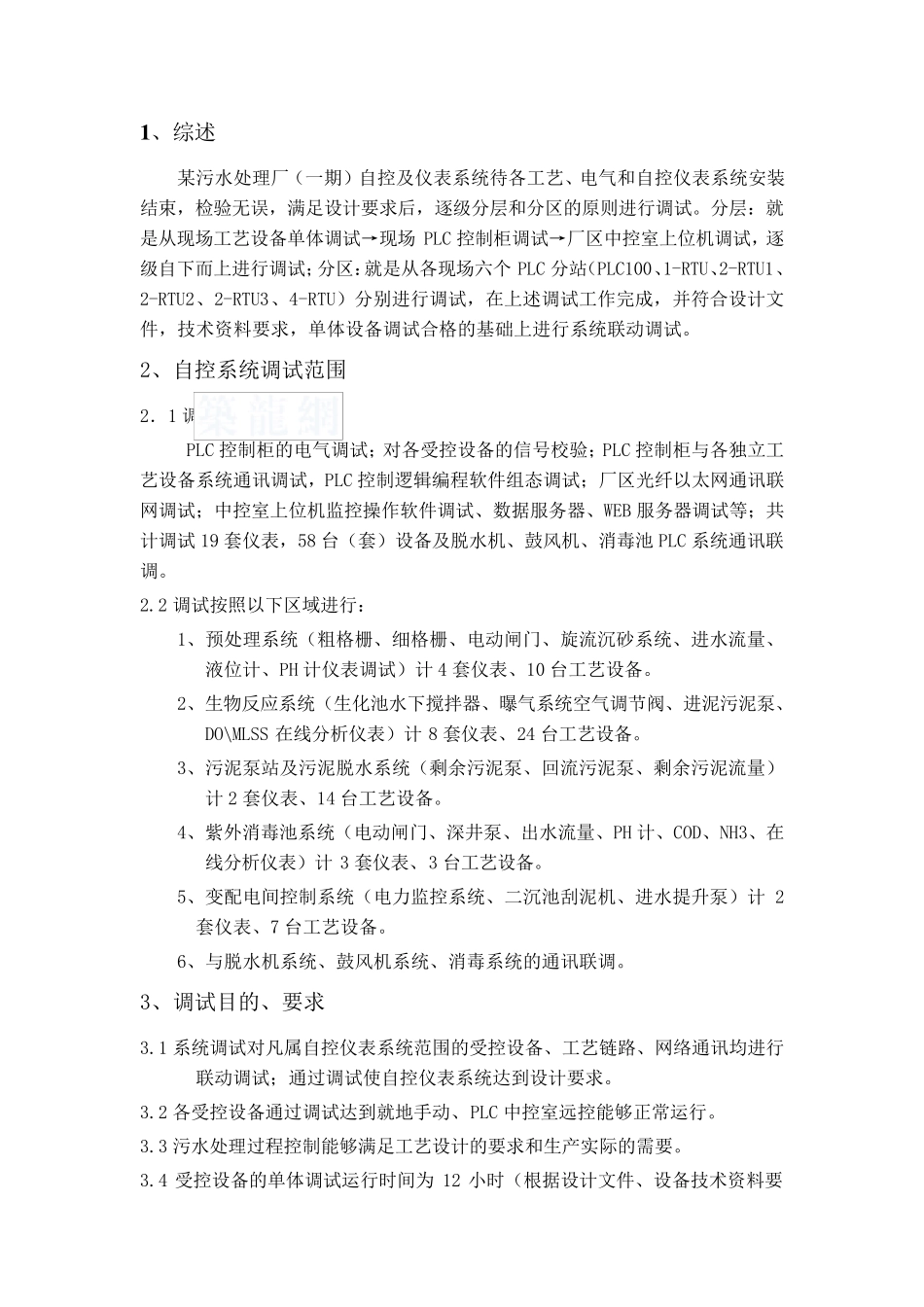

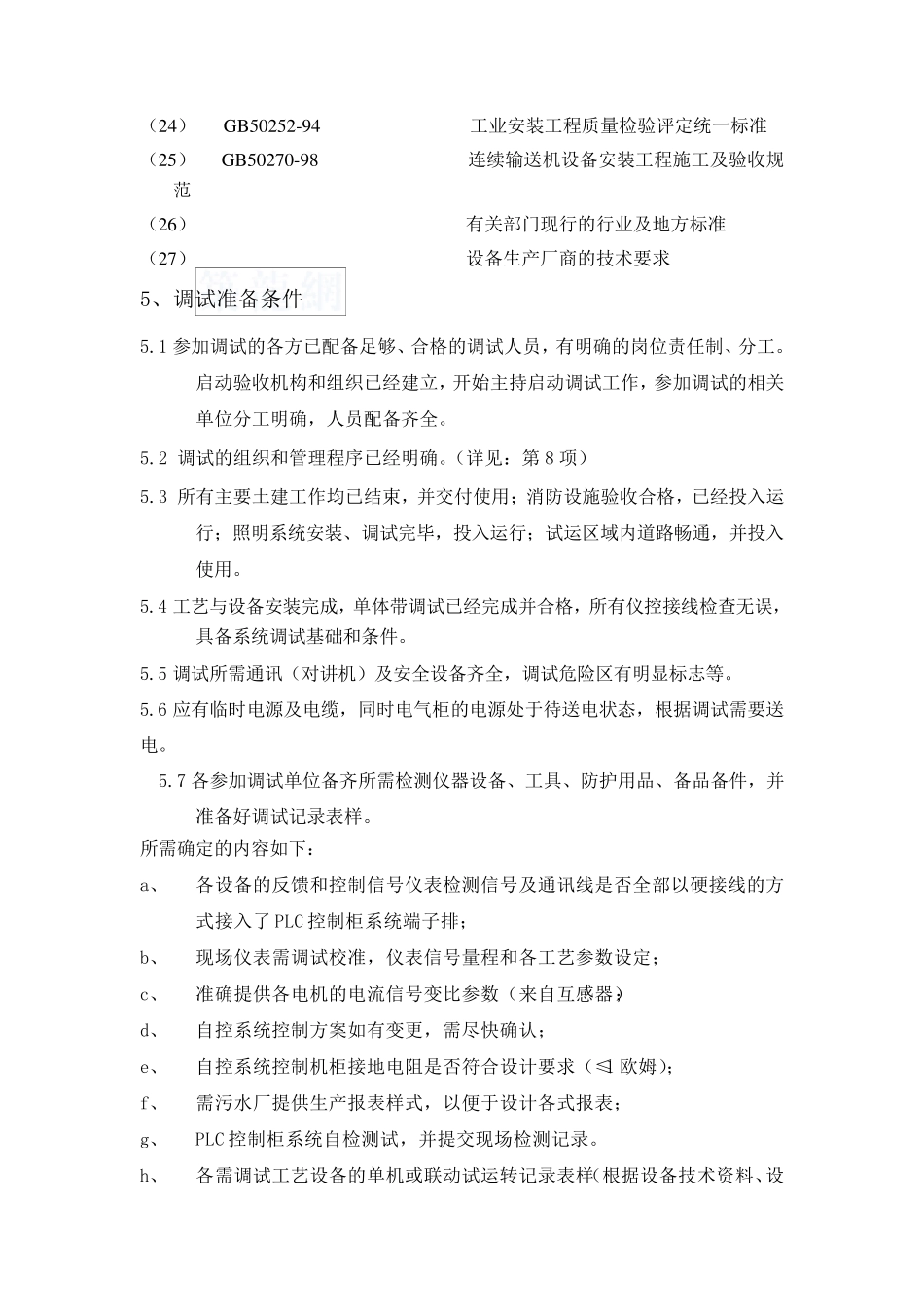

1 、综述 某污水处理厂（一期）自控及仪表系统待各工艺、电气和自控仪表系统安装结束，检验无误，满足设计要求后，逐级分层和分区的原则进行调试。分层：就是从现场工艺设备单体调试→现场PLC 控制柜调试→厂区中控室上位机调试，逐级自下而上进行调试；分区：就是从各现场六个 PLC 分站（PLC100、1-RTU、2-RTU1、2-RTU2、2-RTU3、4-RTU）分别进行调试，在上述调试工作完成，并符合设计文件，技术资料要求，单体设备调试合格的基础上进行系统联动调试。 2、自控系统调试范围 2．1 调试工作包括： PLC 控制柜的电气调试；对各受控设备的信号校验；PLC 控制柜与各独立工艺设备系统通讯调试，PLC 控制逻辑编程软件组态调试；厂区光纤以太网通讯联网调试；中控室上位机监控操作软件调试、数据服务器、WEB 服务器调试等；共计调试19 套仪表，58 台（套）设备及脱水机、鼓风机、消毒池PLC 系统通讯联调。 2.2 调试按照以下区域进行： 1、预处理系统（粗格栅、细格栅、电动闸门、旋流沉砂系统、进水流量、液位计、PH 计仪表调试）计4 套仪表、10 台工艺设备。 2、生物反应 系统（生化 池水下搅 拌 器、曝 气系统空 气调节 阀 、进泥 污泥 泵 、DO\MLSS 在线 分析 仪表）计8 套仪表、24 台工艺设备。 3、污泥 泵 站及污泥 脱水系统（剩 余 污泥 泵 、回 流污泥 泵 、剩 余 污泥 流量）计2 套仪表、14 台工艺设备。 4、紫 外 消毒池系统（电动闸门、深 井 泵 、出 水流量、PH 计、COD、NH3、在线 分析 仪表）计3 套仪表、3 台工艺设备。 5、变 配 电间 控制系统（电力 监控系统、二 沉池刮 泥 机、进水提 升 泵 ）计2套仪表、7 台工艺设备。 6、与脱水机系统、鼓风机系统、消毒系统的通讯联调。 3、调试目 的、要求 3.1 系统调试对凡 属 自控仪表系统范围的受控设备、工艺链 路 、网络 通讯均 进行联动调试；通过 调试使 自控仪表系统达 到 设计要求。 3.2 各受控设备通过 调试达 到 就地 手 动、PLC 中控室远 控能 够 正 常 运 行。 3.3 污水处理过 程控制能 够 满足工艺设计的要求和生产 实 际 的需 要。 3.4 受控设备的单体调试运 行时 间 为12 小 时 （根 据设计文件、设备技术资料要 求确认，详见：调试运行记录表），自控系统联动调试连续运行时间为72小时。 4、调试依据、规范 4.1 某污水处理厂（一期）工程设...
