某隧道工程临时用电专项施工方案

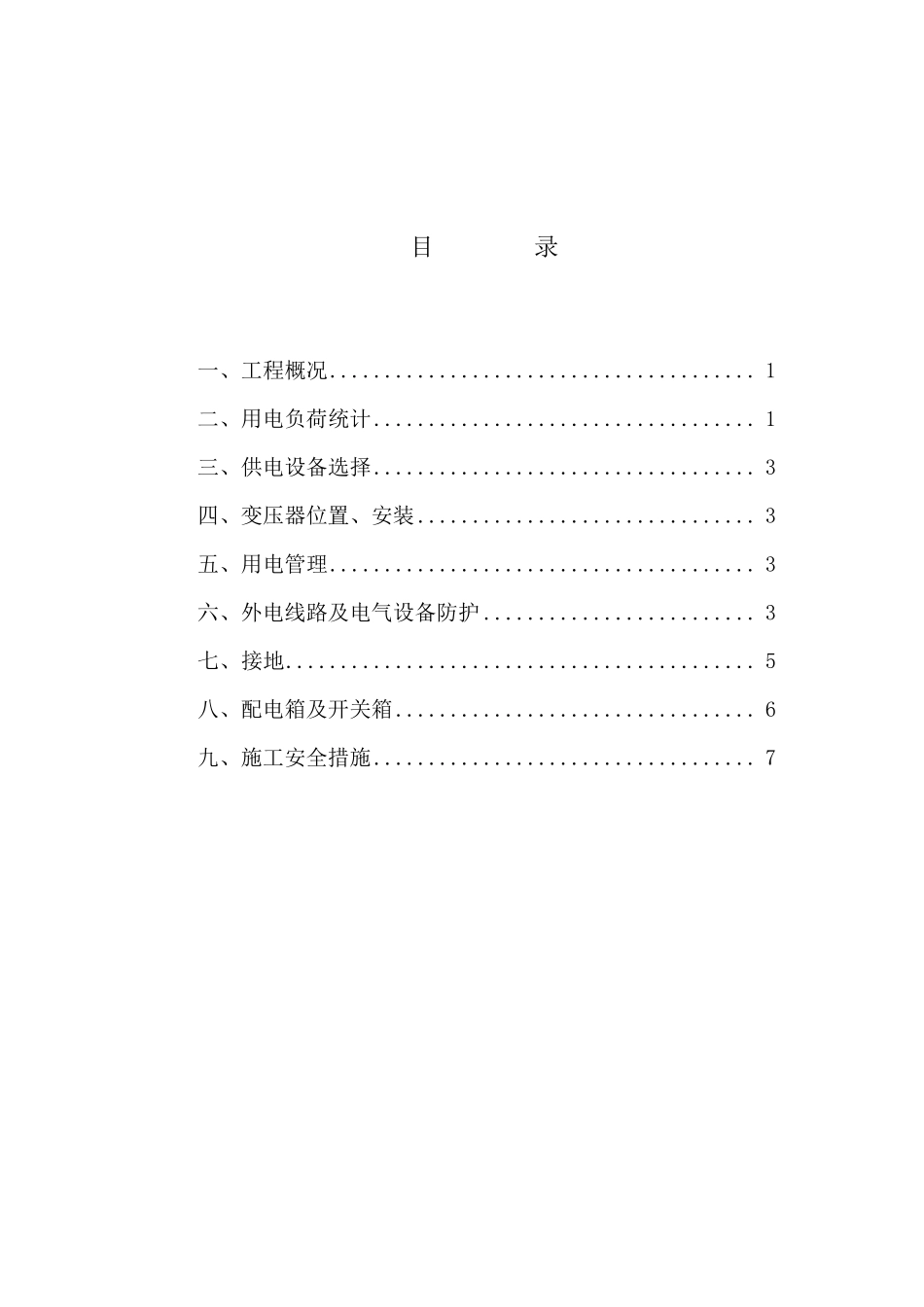

目 录 一、工程概况 ....................................... 1 二、用电负荷统计 ................................... 1 三、供电设备选择 ................................... 3 四、变压器位置、安装 ............................... 3 五、用电管理 ....................................... 3 六、外电线路及电气设备防护 ......................... 3 七、接地 ........................................... 5 八、配电箱及开关箱 ................................. 6 九、施工安全措施 ................................... 7 1 某 隧 道 临 时 用 电 专 项 施 工 方 案 一 、 工 程 概 况 某 隧 道 位 于 某 市 某 区 某 镇 门 浦 村 与 大 岭 下 村 交 界 处 ， 隧 道 最 大 埋 深 约 47m， 设 计 为双 洞 六 车 道 连 拱 隧 道 ， 起 讫 桩 号 为 K3+592～ K3+800， 全 长 208m。 本 工 程 三 通 一 平 工 作 已 基 本 上 落 实 或 正 在 落 实 ， 工 程 施 工 场 地 已 完 成 平 整 ， 施 工 用电 的 接 驳 点 1 个 ， 根 据 施 工 现 场 情 况 ， 电 源 主 干 线 从 洞 口 南 侧 边 坡 箱 变 （ 含 配 电 房 ） 处接 进 ， 配 电 房 内 设 总 配 电 箱 ， 再 按 各 项 用 途 设 置 分 配 箱 、 照 明 箱 ， 施 工 点 设 置 随 机 箱 ，实 行 三 级 用 电 保 护 措 施 ， 各 配 电 箱 内 配 备 齐 全 。 动 力 、 照 明 分 系 统 、 分 闸 ， 形 成 树 干 型供 电 网， 确保 用 电 安全 整 齐 。 二、 用 电 负荷统 计 一 ） 主 要用 电 量统 计 表 序 号 机 具 名 称 规 格 型 号 单 位 数 量 使用 动 力 （ KW/台套） 1 空压机 20m3/min 台 3 110 2 强制搅拌系 统 JS1000 台 1 75 3 砼喷射机 CP-5Z 台 4 5.5 4 通 风设 备 套 1 75 5 水泥浆搅拌机 JZ350 台 2 4 6 电 弧焊机 315 型 台 3 3.5 7 型 钢弯曲设 备 台 1 4 8 注浆机 ZG6310 台 3 3.5 9 水 泵 2 寸 台 5 5 10 照 明 体统 套 1 20 二） 最 大 用 电 负荷计 算 1. 洞 口 、 ...
