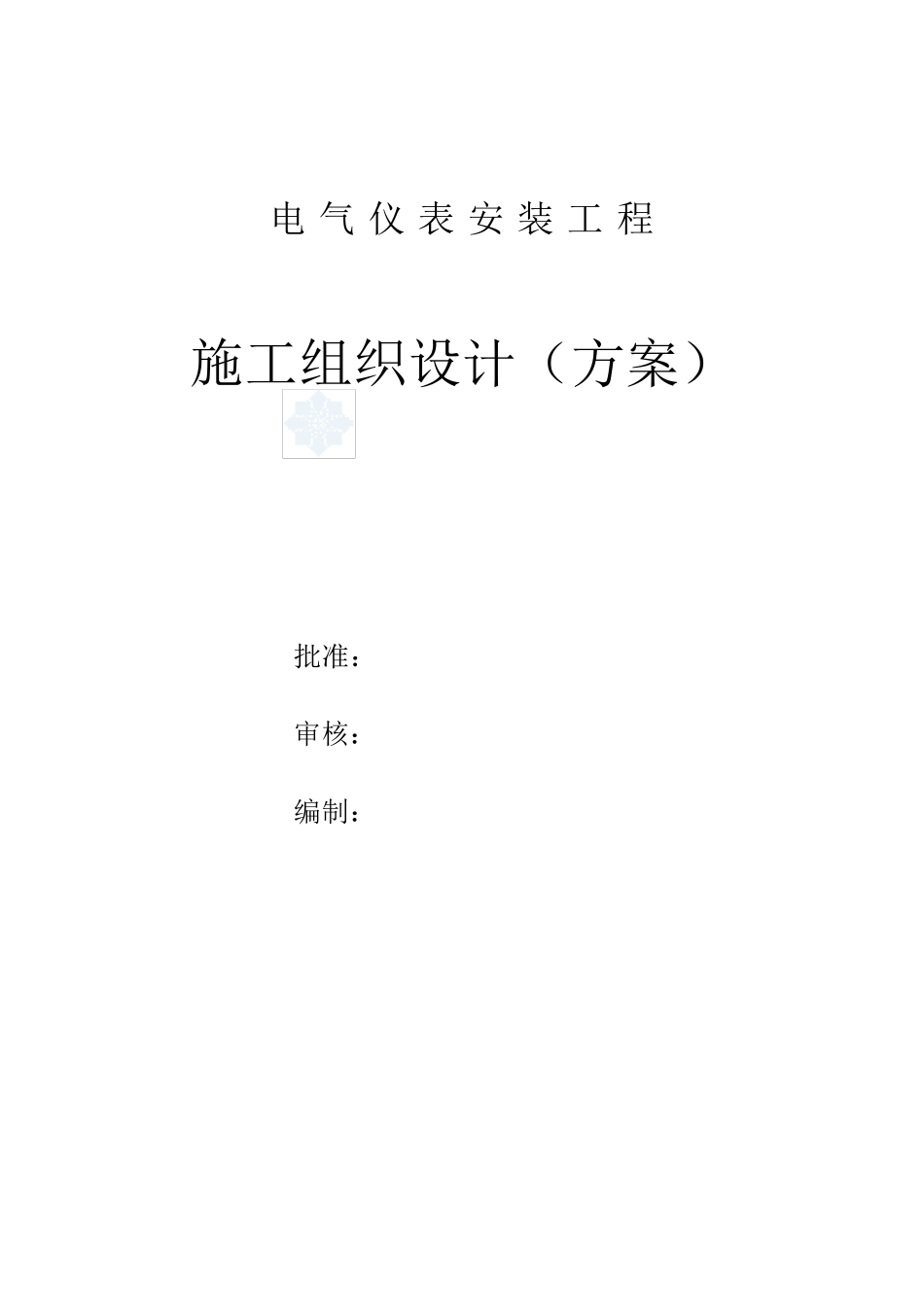

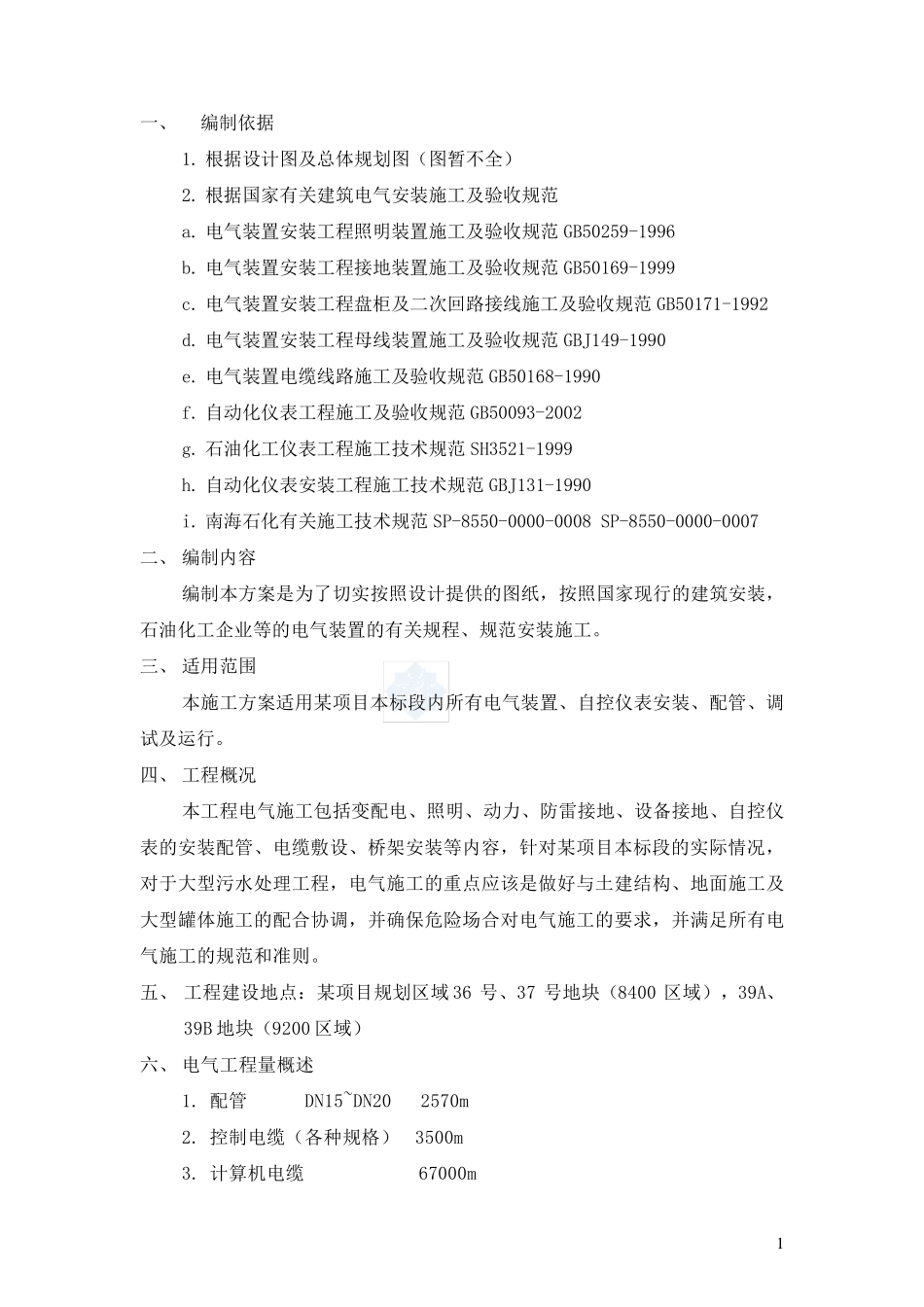

电 气 仪 表 安 装 工 程 施工组织设计(方案) 批准: 审核: 编制: 1 一、 编制依据 1. 根据设计图及总体规划图(图暂不全) 2. 根据国家有关建筑电气安装施工及验收规范 a. 电气装置安装工程照明装置施工及验收规范 GB50259-1996 b. 电气装置安装工程接地装置施工及验收规范 GB50169-1999 c. 电气装置安装工程盘柜及二次回路接线施工及验收规范 GB50171-1992 d. 电气装置安装工程母线装置施工及验收规范 GBJ149-1990 e. 电气装置电缆线路施工及验收规范 GB50168-1990 f. 自动化仪表工程施工及验收规范 GB50093-2002 g. 石油化工仪表工程施工技术规范 SH3521-1999 h. 自动化仪表安装工程施工技术规范 GBJ131-1990 i. 南海石化有关施工技术规范 SP-8550-0000-0008 SP-8550-0000-0007 二、 编制内容 编制本方案是为了切实按照设计提供的图纸,按照国家现行的建筑安装,石油化工企业等的电气装置的有关规程、规范安装施工。 三、 适用范围 本施工方案适用某项目本标段内所有电气装置、自控仪表安装、配管、调试及运行。 四、 工程概况 本工程电气施工包括变配电、照明、动力、防雷接地、设备接地、自控仪表的安装配管、电缆敷设、桥架安装等内容,针对某项目本标段的实际情况,对于大型污水处理工程,电气施工的重点应该是做好与土建结构、地面施工及大型罐体施工的配合协调,并确保危险场合对电气施工的要求,并满足所有电气施工的规范和准则。 五、 工程建设地点:某项目规划区域36 号、37 号地块(8400 区域),39A、39B 地块(9200 区域) 六、 电气工程量概述 1. 配管 DN15~DN20 2570m 2. 控制电缆(各种 规格 ) 3500m 3. 计算 机 电缆 67000m 2 4. 各类流量计、分析仪等计量、检测仪表 360 台(套) 5. 电力电缆(各种规格) 38000m 6. 支吊架制安(型钢) 35T 7. 各类大小电动机 160 台(套) 8. 桥架(梯式) 暂无图纸 七、 验收标准 1. 根据设计图纸及相关的技术文件 2. 电气装置安装工程照明装置施工及验收规范 GB50303-2002 3. 电气装置安装工程接地装置施工及验收规范 GB50169-1999 4. 电气装置安装工程盘柜及二次回路接线施工及验收规范 GB50171-1992 5. 电气装置安装工程母线装置施工及验收规范 GBJ149-1990 6. 电气装置电缆线路施工及验收规范 GB50168-1990 7. 自动化仪表工程施工及验收规范 GB50093-200...
