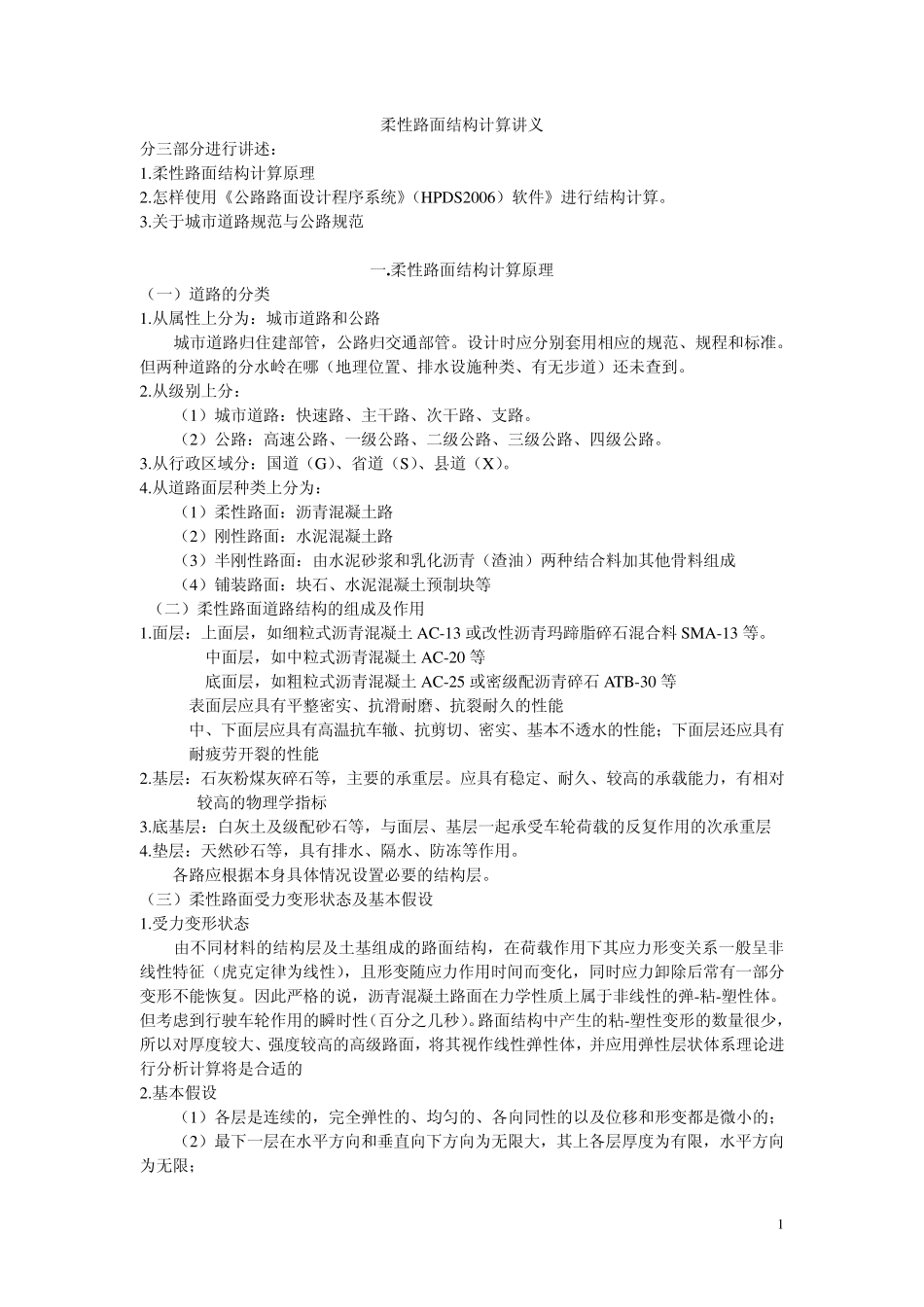

柔性路面结构计算讲义_第1页
1/13

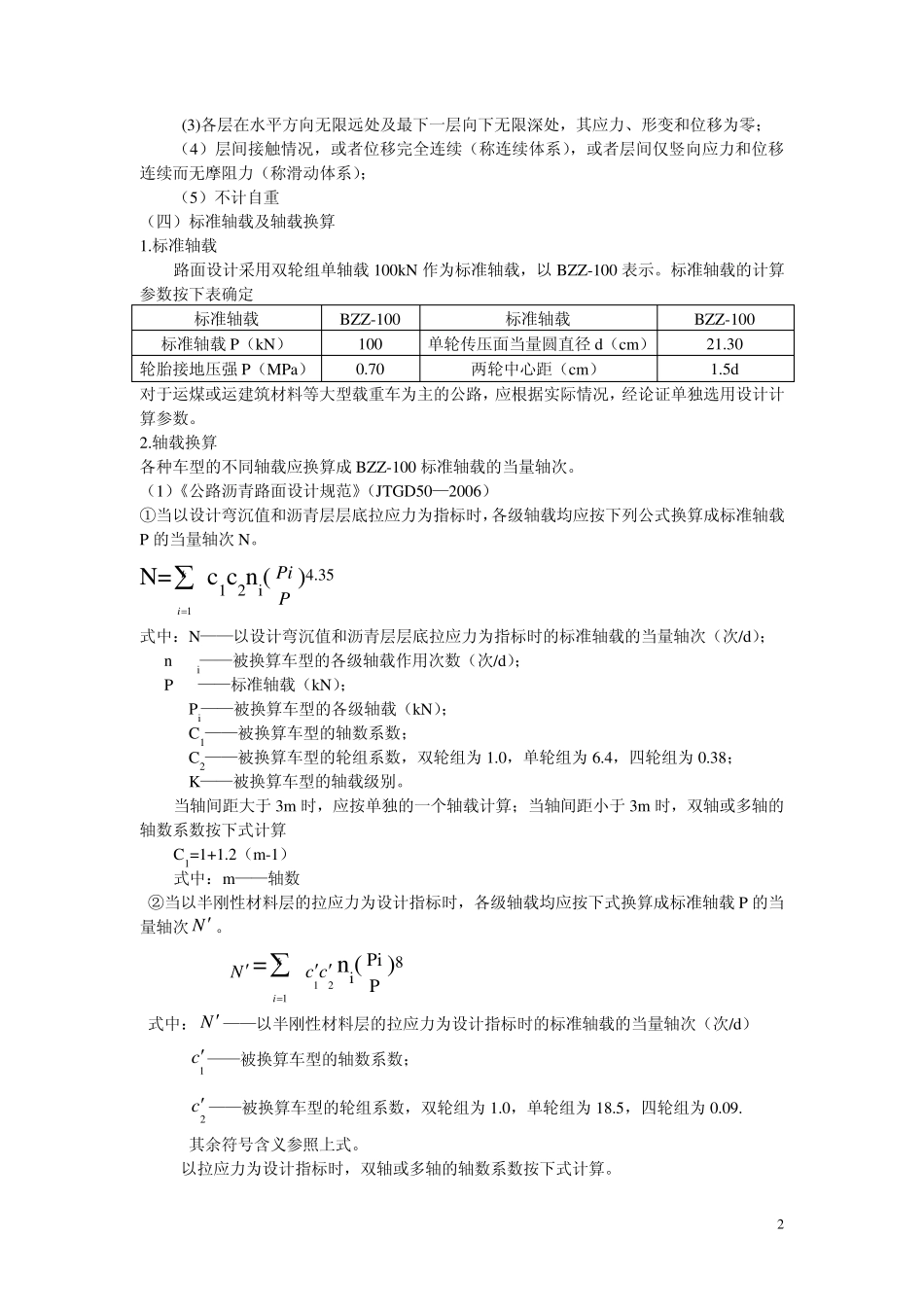

柔性路面结构计算讲义_第2页
2/13

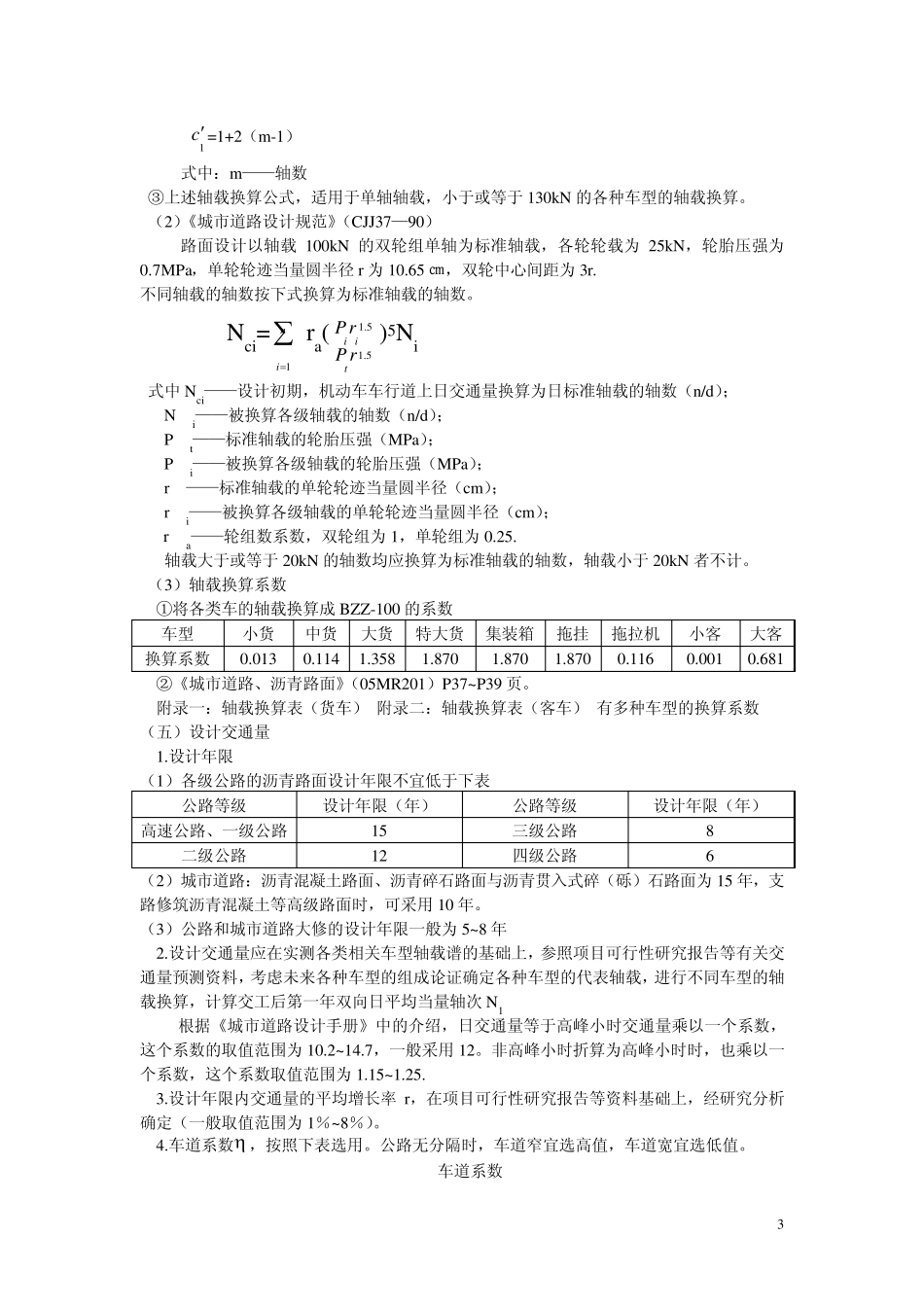

柔性路面结构计算讲义_第3页
3/13
1 柔性路面结构计算讲义 分三部分进行讲述: 1.柔性路面结构计算原理 2.怎样使用《公路路面设计程序系统》(HPDS2006)软件》进行结构计算。 3.关于城市道路规范与公路规范 一.柔性路面结构计算原理 (一)道路的分类 1.从属性上分为:城市道路和公路 城市道路归住建部管,公路归交通部管。设计时应分别套用相应的规范、规程和标准。但两种道路的分水岭在哪(地理位置、排水设施种类、有无步道)还未查到。 2.从级别上分: (1)城市道路:快速路、主干路、次干路、支路。 (2)公路:高速公路、一级公路、二级公路、三级公路、四级公路。 3.从行政区域分:国道(G)、省道(S)、县道(X)。 4.从道路面层种类上分为: (1)柔性路面:沥青混凝土路 (2)刚性路面:水泥混凝土路 (3)半刚性路面:由水泥砂浆和乳化沥青(渣油)两种结合料加其他骨料组成 (4)铺装路面:块石、水泥混凝土预制块等 (二)柔性路面道路结构的组成及作用 1.面层:上面层,如细粒式沥青混凝土 AC-13 或改性沥青玛蹄脂碎石混合料 SMA-13 等。 中面层,如中粒式沥青混凝土 AC-20 等 底面层,如粗粒式沥青混凝土 AC-25 或密级配沥青碎石 ATB-30 等 表面层应具有平整密实、抗滑耐磨、抗裂耐久的性能 中、下面层应具有高温抗车辙、抗剪切、密实、基本不透水的性能;下面层还应具有耐疲劳开裂的性能 2.基层:石灰粉煤灰碎石等,主要的承重层。应具有稳定、耐久、较高的承载能力,有相对较高的物理学指标 3.底基层:白灰土及级配砂石等,与面层、基层一起承受车轮荷载的反复作用的次承重层 4.垫层:天然砂石等,具有排水、隔水、防冻等作用。 各路应根据本身具体情况设置必要的结构层。 (三)柔性路面受力变形状态及基本假设 1.受力变形状态 由不同材料的结构层及土基组成的路面结构,在荷载作用下其应力形变关系一般呈非线性特征(虎克定律为线性),且形变随应力作用时间而变化,同时应力卸除后常有一部分变形不能恢复。因此严格的说,沥青混凝土路面在力学性质上属于非线性的弹-粘-塑性体。但考虑到行驶车轮作用的瞬时性(百分之几秒)。路面结构中产生的粘-塑性变形的数量很少,所以对厚度较大、强度较高的高级路面,将其视作线性弹性体,并应用弹性层状体系理论进行分析计算将是合适的 2.基本假设 (1)各层是连续的,完全弹性的、均匀的、各向同性的以及位移和形变都是微小的; (2)最下一层在水平方向和垂直向下方向为...
