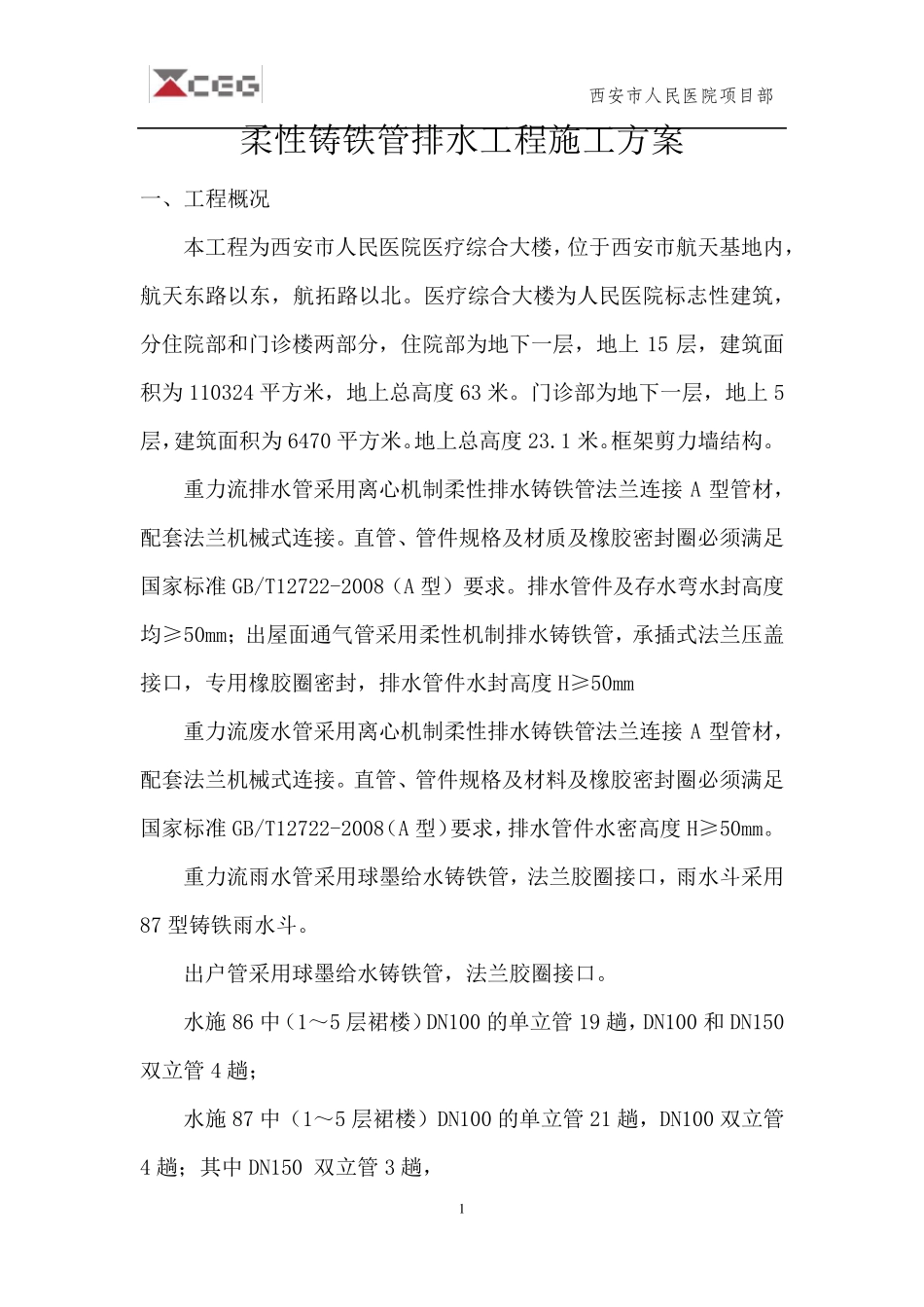

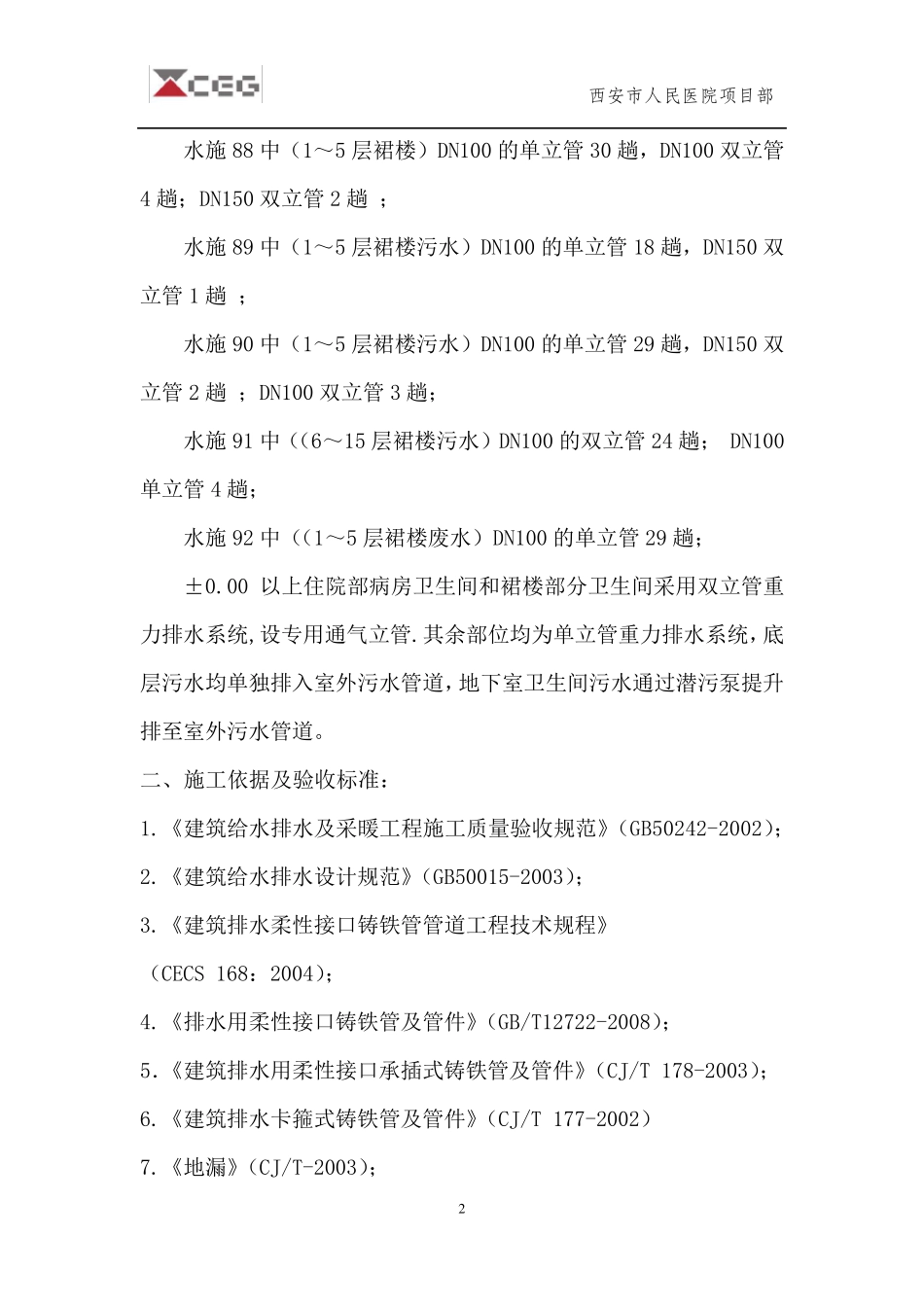

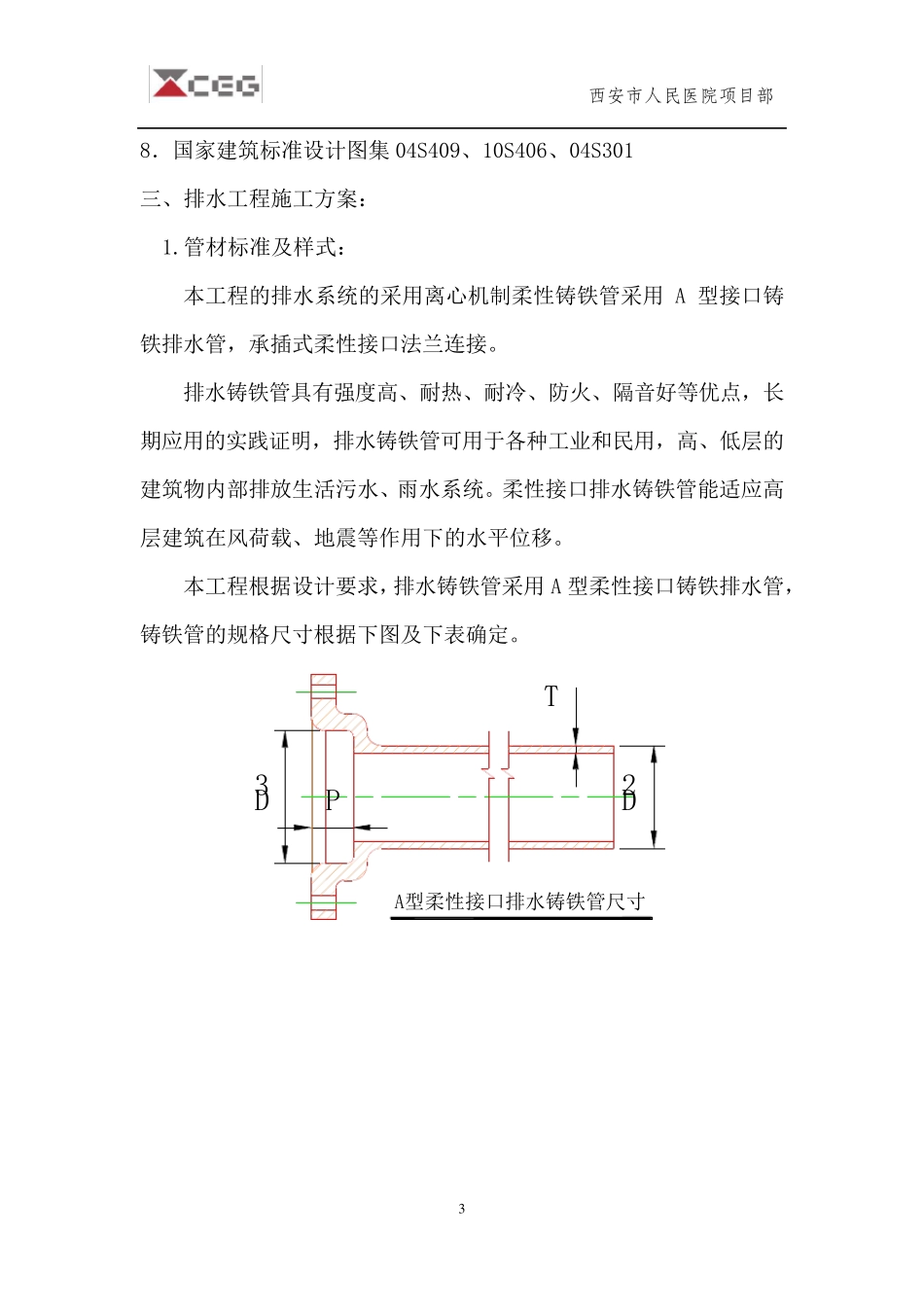

西 安 市 人 民 医 院 项 目 部 1 柔性铸铁管排水工程施工方案 一、工程概况 本工程为西安市人民医院医疗综合大楼，位于西安市航天基地内，航天东路以东，航拓路以北。医疗综合大楼为人民医院标志性建筑，分住院部和门诊楼两部分，住院部为地下一层，地上15 层，建筑面积为110324 平方米，地上总高度63 米。门诊部为地下一层，地上5层，建筑面积为6470 平方米。地上总高度23.1 米。框架剪力墙结构。 重力流排水管采用离心机制柔性排水铸铁管法兰连接A 型管材，配套法兰机械式连接。直管、管件规格及材质及橡胶密封圈必须满足国家标准GB/T12722-2008（A 型）要求。排水管件及存水弯水封高度均≥50mm；出屋面通气管采用柔性机制排水铸铁管，承插式法兰压盖接口，专用橡胶圈密封，排水管件水封高度H≥50mm 重力流废水管采用离心机制柔性排水铸铁管法兰连接A 型管材，配套法兰机械式连接。直管、管件规格及材料及橡胶密封圈必须满足国家标准GB/T12722-2008（A 型）要求，排水管件水密高度H≥50mm。 重力流雨水管采用球墨给水铸铁管，法兰胶圈接口，雨水斗采用87 型铸铁雨水斗。 出户管采用球墨给水铸铁管，法兰胶圈接口。 水施86 中（1～5 层裙楼）DN100 的单立管19 趟，DN100 和DN150双立管4 趟； 水施87 中（1～5 层裙楼）DN100 的单立管21 趟，DN100 双立管4 趟；其中 DN150 双立管3 趟， 西 安 市 人 民 医 院 项 目 部 2 水施88 中（1～5 层裙楼）DN100 的单立管30 趟，DN100 双立管4 趟；DN150 双立管2 趟 ； 水施89 中（1～5 层裙楼污水）DN100 的单立管18 趟，DN150 双立管1 趟 ； 水施90 中（1～5 层裙楼污水）DN100 的单立管29 趟，DN150 双立管2 趟 ；DN100 双立管3 趟； 水施91 中（（6～15 层裙楼污水）DN100 的双立管24 趟； DN100单立管4 趟； 水施92 中（（1～5 层裙楼废水）DN100 的单立管29 趟； ±0.00 以上住院部病房卫生间和裙楼部分卫生间采用双立管重力排水系统,设专用通气立管.其余部位均为单立管重力排水系统，底层污水均单独排入室外污水管道，地下室卫生间污水通过潜污泵提升排至室外污水管道。 二、施工依据及验收标准： 1.《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）； 2.《建筑给水排水设计规范》（GB50015-2003）； 3.《建筑排水柔性接口铸铁管管道工程技术规程》 （CECS 168：2004）； 4....
